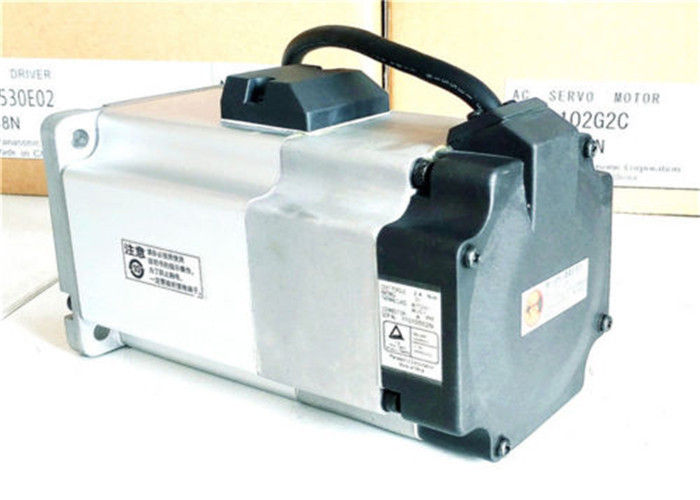

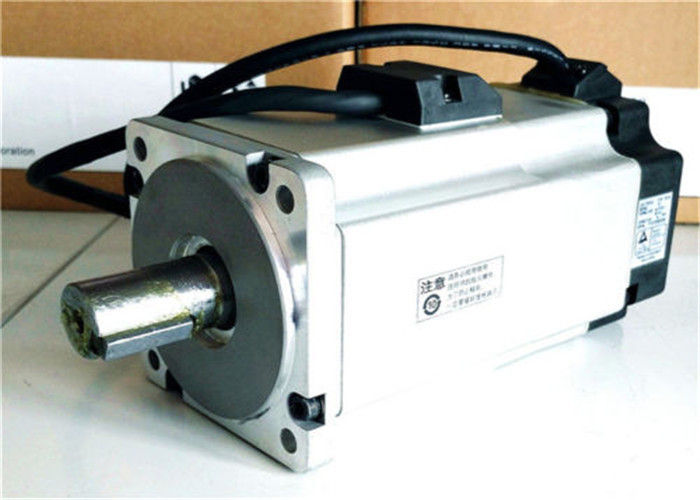

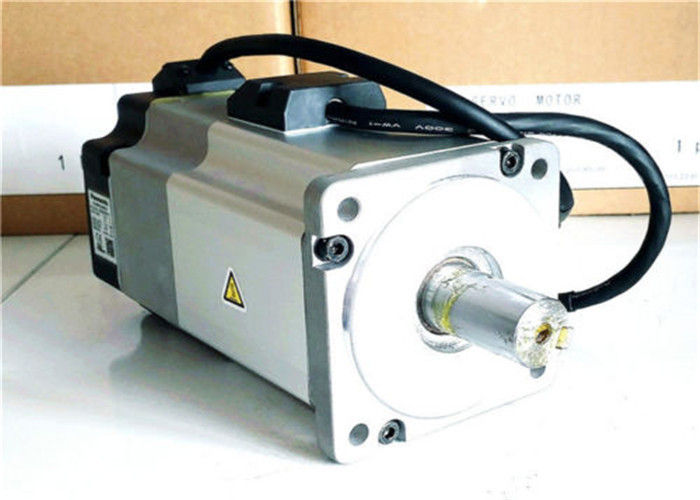

প্যানাসনিক শিল্পকৌশল অটোমেশন সেলস A4 400W 2500P / R ইনকামমেন্টাল MSMD042P1T

প্যানাসনিক ইন্ডাস্ট্রিয়াল অটোমেশন সেলস A4 400W 2500P/R ইনক্রিমেন্টাল MSMD042P1T





750W
MHMD082G1U+MCDHT3520
MHMD082G1U+MCDHT3520E
MHMD082G1V+MCDHT3520
MHMD082G1V+MCDHT3520E
100W(ছোট জড়তা): ইউনিভার্সাল MSMD012G1U+MADKT1505CA1Pulse টাইপ MSMD012G1U+MADKT1505E ব্রেক সহ MSMD012G1V+MADKT1505CA1Pulse প্রকার MSMD012G1VT5MA
200W(ছোট জড়তা): ইউনিভার্সাল MSMJ022G1U+MADKT1507CA1Pulse প্রকার MSMJ022G1U+MADKT1507E ব্রেক সহ MSMJ022G1V+MADKT1507CA1পালস টাইপ MSMJ022G1507G1
200W(বড় জড়তা): ইউনিভার্সাল MHMJ022G1U+MADKT1507CA1Pulse প্রকার MHMJ022G1U+MADKT1507E ব্রেক সহ
400W(ছোট জড়তা): ইউনিভার্সাল MSMJ042G1U+MBDKT2510CA1Pulse প্রকার MSMJ042G1U+MBDKT2510E
ব্রেক সহ MSMJ042G1V+MBDKT2510CA1Pulse প্রকার MSMJ042G1V+MBDKT2510E
400W(বড় জড়তা): ইউনিভার্সাল MHMJ042G1U+MBDKT2510CA1Pulse প্রকার MHMJ042G1U+MBDKT2510E ব্রেক সহ
750W(ছোট জড়তা): ইউনিভার্সাল MSMJ082G1U+MCDKT3520CA1Pulse প্রকার MSMJ082G1U+MCDKT3520E ব্রেক সহ MSMJ082G1V+MCDKT3520CA1পালস টাইপ MSMJ082GT3520CA1
?750W(বড় জড়তা): ইউনিভার্সাল MHMJ082G1U+MCDKT3520CA1Pulse প্রকার MHMJ082G1U+MCDKT3520E ব্রেক সহ
প্যানাসনিক সার্ভো মোটর মধ্য জড়তা
1.0KW:ইউনিভার্সাল MDME102GCGM+MDDKT3530CA1পালস টাইপ MDME102GCGM+MDDKT3530E
1.5KW:ইউনিভার্সাল MDME152GCGM+MDDKT5540CA1পালস টাইপ MDME152GCGM+MDDKT5540E
2.0KW:ইউনিভার্সাল MDME202GCGM+MDDKT7364CA1পালস টাইপ MDME202GCGM+MDDKT7364E
প্যানাসনিক সার্ভো মোটর বড় জড়তা
1.0KW:ইউনিভার্সাল MHME102GCGM+MDDHT3530CA1Pulse প্রকার MHME102GCGM+MDDKT3530E
1.5KW:ইউনিভার্সাল MHME152GCGM+MDDKT5540CA1Pulse প্রকার MHME152GCGM+MDDKT5540E
2.0KW:ইউনিভার্সাল MHME202GCGM+MDDKT7364CA1Pulse প্রকার MHME202GCGM+MDDKT7364E
অংশীদার: Siemens 6es7972-0cb20-0xa0















কিভাবে ইনস্টল করতে হবে
মোটরটি উল্লম্বভাবে বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে।নিম্নলিখিত নোটগুলি লক্ষ্য করুন।
একটি অনুভূমিক মাউন্ট
• তেল এবং জলের প্রবেশ রোধ করতে তারের আউটলেটটি নীচের দিকে রেখে মোটরটি রাখুন।
বি উল্লম্ব মাউন্টিং
• যদি মোটর রিডাকশন গিয়ারের সাথে যুক্ত থাকে, তাহলে নিশ্চিত করুন যে রিডাকশন গিয়ারে তেল যেন না থাকে
মোটর মধ্যে প্রবেশ.
তেল এবং জল সুরক্ষা
A এই মোটরটি (IP65 রেটিং) ব্যবহার করা যেতে পারে যেখানে এটি জল এবং/অথবা তেলের ফোঁটার শিকার হয়, কিন্তু
জল বা তেলরোধী নয়।অতএব, মোটরগুলি এমন পরিবেশে স্থাপন বা ব্যবহার করা উচিত নয়।
B যদি মোটর একটি হ্রাস গিয়ার সঙ্গে মিলিত হয়, প্রতিরোধ করতে তেল সিল সঙ্গে মোটর উচিত ব্যবহার করুন
মোটর মধ্যে প্রবেশ থেকে হ্রাস গিয়ার তেল.
C তারগুলি তেল বা জলে ডুবিয়ে মোটর ব্যবহার করবেন না।











A নিশ্চিত করুন যে তারের আউটলেট বা সংযোগগুলিতে বাহ্যিক বাঁকানো শক্তি বা স্ব-ভারের কারণে তারগুলি মুহূর্ত বা উল্লম্ব লোডের শিকার না হয়।

B যদি মোটরটি চলমান থাকে, তাহলে একটি স্টেশনারী অংশে (যেমন মেঝে) কেবল (যথাযথ একটি মোটরের সাথে সরবরাহ করা হয়) সুরক্ষিত করুন এবং এটি একটি অতিরিক্ত তারের সাথে প্রসারিত করা উচিত যা একটি কেবল বহনকারীতে রাখা উচিত যাতে বাঁকানো চাপ পড়ে। মিনিমাইজ করা যায়।
C তারের বাঁকানো ব্যাসার্ধ যতটা সম্ভব বড় করুন।অনুমোদনযোগ্য শ্যাফ্ট লোড A নিশ্চিত করুন যে রেডিয়াল এবং থ্রাস্ট লোড উভয়ই ইন্সটলেশন এবং চালানোর সময় মোটর শ্যাফ্টে প্রয়োগ করা হবে, প্রতিটি মডেলের নির্দিষ্ট মানের মধ্যে হবে।B একটি অনমনীয় কাপলিং ইনস্টল করার সময় অতিরিক্ত মনোযোগ দিন (বিশেষত একটি অতিরিক্ত বাঁকানো লোড যা শ্যাফ্ট এবং বিয়ারিংগুলির ক্ষতি এবং/অথবা পরিধানের কারণ হতে পারে। C রেডিয়াল লোডকে অনুমতিযোগ্য মানের থেকে ছোট রাখার জন্য নমনীয় কাপলিং সুপারিশ করা হয়, যা হল উচ্চ যান্ত্রিক দৃঢ়তা সহ সার্ভো মোটরগুলির জন্য একচেটিয়াভাবে ডিজাইন করা হয়েছে।
D অনুমোদিত শ্যাফ্ট লোডের জন্য, পরিশিষ্ট.m ইনস্টলেশন নোটে "অনুমতিযোগ্য শ্যাফ্ট লোড তালিকা" দেখুন
মোটরের সাথে কাপলিং সংযুক্ত/বিচ্ছিন্ন করার সময় সরাসরি হাতুড়ি দিয়ে শ্যাফটে আঘাত করবেন না
শ্যাফট। (অন্যথায় শ্যাফটের বিপরীত প্রান্তে থাকা এনকোডারটি ক্ষতিগ্রস্ত হবে)।
B শ্যাফ্টগুলির মধ্যে নিখুঁত প্রান্তিককরণের চেষ্টা করুন (ভুল বিন্যাস কম্পনের কারণ হতে পারে এবং বিয়ারিংয়ের ক্ষতি হতে পারে)।
