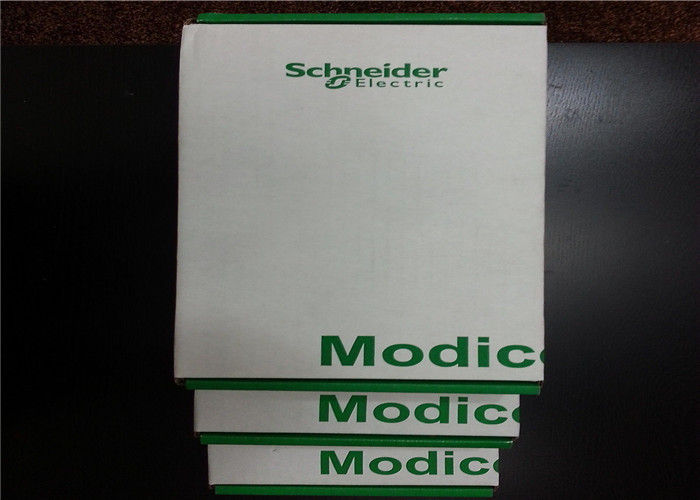

140CPU67060 Schenider Modicon Quantum PLC / CPU একক স্লট 80486 গাণিতিক সহ প্রসেসর

প্রস্তুতকারক:

মোডিকন কোয়ান্টাম

সিরিজ:

কোয়ান্টাম সিপিইউ

ওজন:

2 পাউন্ড

পণ্য বা উপাদান:

ইউনিটি প্রসেসর

ঘড়ি ফ্রিকোয়েন্সি:

266 মেগাহার্টজ

স্লটের সংখ্যা:

10

16

2

4

6

র্যাকের সংখ্যা:

2 - স্থানীয় র্যাক(গুলি)

বিতরণকৃত I/O স্টেশনের সংখ্যা:

63টি স্টেশন (গুলি) - 1 র্যাক(গুলি) - 3টি বিতরণ করা নেটওয়ার্ক(গুলি)

দূরবর্তী I/O স্টেশনের সংখ্যা:

31 - 2 দূরবর্তী র্যাক(গুলি)

বিচ্ছিন্ন I/O নম্বর:

8000 ইনপুট, 8000 আউটপুট - বিতরণ করা - প্রতি নেটওয়ার্ক

31744 ইনপুট, 31744 আউটপুট - দূরবর্তী

সীমাহীন (26 স্লট সর্বাধিক) - স্থানীয়

অ্যানালগ I/O নম্বর:

সীমাহীন (26 স্লট সর্বাধিক) - স্থানীয়

500টি ইনপুট, 500টি আউটপুট - বিতরণ করা - প্রতি নেটওয়ার্ক

1984 ইনপুট, 1984 আউটপুট - দূরবর্তী

অ্যাপ্লিকেশন নির্দিষ্ট I/O:

সঠিক সময় স্ট্যাম্পিং

কাউন্টার

উচ্চ গতির বাধা ইনপুট

সিরিয়াল লিঙ্ক

ঐচ্ছিক মডিউল সংখ্যা:

6 (ইথারনেট, Modbus, Modbus Plus, Profibus DP, Sy/Max)

সংযোগের সর্বাধিক সংখ্যা:

আনলিমিটেড (এএস-ইন্টারফেস) - স্থানীয়

6 (প্রোফিবাস ডিপি) - স্থানীয়

6 (মডবাস প্লাস) - স্থানীয়

6 (ইথারনেট TCP/IP) - স্থানীয়

4 (AS-ইন্টারফেস) - দূরবর্তী

2 (এএস-ইন্টারফেস) - বিতরণ করা হয়েছে

1 (ইউএসবি)

1 (মডবাস) - RS232/485 Modbus/ASCII

ইন্টিগ্রেটেড সংযোগের ধরন:

1 ইথারনেট TCP/IP

1 মডবাস

1 মডবাস প্লাস

1 ইউএসবি

চেক:

প্রক্রিয়া নিয়ন্ত্রণ

স্মৃতি বিবরণ:

প্রসারণযোগ্য 8 MB - PCMCIA কার্ড সহ ফাইল স্টোরেজ

প্রসারণযোগ্য 7168 kB - PCMCIA কার্ড সহ প্রোগ্রাম

অভ্যন্তরীণ RAM 768 kB

স্যুইচ ফাংশন:

কী সুইচ মেমরি পোর্ট চালু/বন্ধ

আবেদন কাঠামো:

4টি সহায়ক কাজ

32 টাইমার ইন্টারাপ্ট টাস্ক

128টি ব্যাহত কাজ

128 I/O ব্যাহত কাজ

1টি পর্যায়ক্রমিক দ্রুত কাজ

1 চক্রীয়/পর্যায়ক্রমিক মাস্টার টাস্ক

নির্দেশ অনুযায়ী কার্যকর করার সময়:

0.48...0.56 µs ভাসমান পয়েন্ট

0.0525...0.075 µs বুলিয়ান

শব্দে 0.045...0.06 µs

0.045...0.06 µs স্থির-বিন্দু পাটিগণিতের উপর

1 K নির্দেশের জন্য কার্যকর করার সময়:

9.91 65% বুলিয়ান এবং 35% সংখ্যাসূচক

10.28 100% বুলিয়ান

সিস্টেম ওভারহেড:

1 ms - মাস্টার টাস্ক

0.2 ms - দ্রুত কাজ

বাসের বর্তমান প্রয়োজনীয়তা:

2160 mA

স্থানীয় সংকেত:

ইথারনেট সংঘর্ষের জন্য 1 এলইডি লাল

ইথারনেট কার্যকলাপের জন্য 1 এলইডি সবুজ (COM)

বৈদ্যুতিক সংযোগ:

1 মহিলা সংযোগকারী, সংযোগকারীর ধরন: Modbus Plus-এর সাথে সংযোগ করার জন্য SUB-D 9

নেটওয়ার্ক

1 সংযোগকারী, সংযোগকারীর ধরন: মডবাস বাস সংযোগের জন্য RJ45

1 সংযোগকারী, সংযোগকারী প্রকার: ইথারনেট নেটওয়ার্ক সংযোগের জন্য RJ45

1 সংযোগকারী, সংযোগকারীর ধরন: MT-RJ (ফাইবার অপটিক) আন্তঃসংযোগ প্রাথমিক এবং

সেকেন্ডারি পিএলসি (হট স্ট্যান্ডবাই আর্কিটেকচার
