পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | আউটপুট মডিউল | মডেল নাম্বার.: | DO802 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE022364R1 | সংকেত স্পেসিফিকেশন: | 24...110 V dc / 250 V ac (সর্বোচ্চ 2 A) |
| চ্যানেলের সংখ্যা: | 8টি চ্যানেল | অপ্রয়োজনীয়তা: | না |
| টাইপ: | এনালগ আউটপুট | মেকানিক্স: | S800L |
| বিশেষভাবে তুলে ধরা: | পিএলসি io মডিউল,ইথারনেট io মডিউল |
||

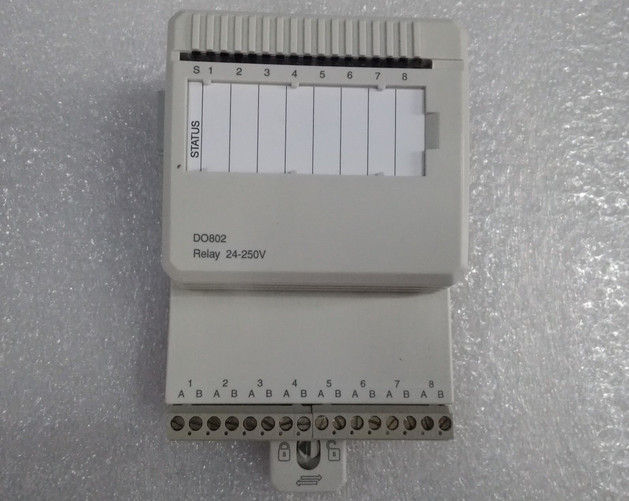

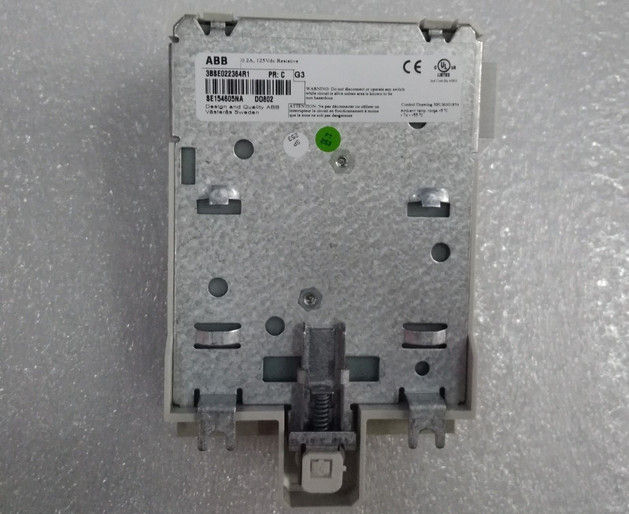

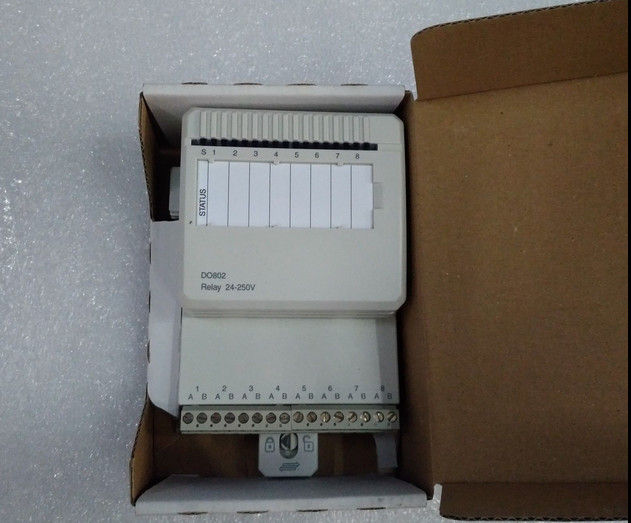

ABB ডিজিটাল মডিউল DO802 3BSE022364R1 S800L আউটপুট মডিউল নতুন আসল
DO802 এর বিবরণ
DO802 হল S800 I/O-এর জন্য একটি 8 চ্যানেল 110 V dc/250 V ac রিলে (NO) আউটপুট মডিউল৷সর্বাধিক ভোল্টেজ পরিসীমা হল 250 V এবং সর্বাধিক অবিচ্ছিন্ন আউটপুট কারেন্ট হল 2 A। সমস্ত আউটপুট পৃথকভাবে বিচ্ছিন্ন।প্রতিটি আউটপুট চ্যানেল অপটিক্যাল বিচ্ছিন্নতা বাধা, আউটপুট স্টেট ইঙ্গিত LED, রিলে ড্রাইভার, রিলে এবং EMC সুরক্ষা উপাদান নিয়ে গঠিত।
রিলে সরবরাহ ভোল্টেজ তত্ত্বাবধান, মডিউলবাসে বিতরণ করা 24 ভি থেকে প্রাপ্ত, একটি চ্যানেল সংকেত ত্রুটি এবং ভোল্টেজ অদৃশ্য হয়ে গেলে একটি মডিউল সতর্কতা সংকেত দেয়।ত্রুটি সংকেত এবং সতর্কতা সংকেত ModuleBus মাধ্যমে পড়া যাবে.এই তত্ত্বাবধান একটি প্যারামিটার দিয়ে সক্ষম/অক্ষম করা যেতে পারে।
সাধারণ জ্ঞাতব্য
| টাইপ | ডিজিটাল ফলাফল |
| সংকেত স্পেসিফিকেশন | 24...110 V dc / 250 V ac (সর্বোচ্চ 2 A) |
| নিবন্ধ সংখ্যা | 3BSE022364R1 |
| চ্যানেলের সংখ্যা | 8 |
| সংকেত প্রকার | রিলে (না) |
| হার্ট | না |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | না |
| মেকানিক্স | S800L |
বিস্তারিত তথ্য
| আলাদা করা | স্বতন্ত্রভাবে বিচ্ছিন্ন, চ্যানেল থেকে চ্যানেল এবং সার্কিট সাধারণ |
| সর্বোচ্চ ক্ষেত্রের তারের দৈর্ঘ্য | 600 মিটার (600 গজ) |
| রেট ইনসুলেশন ভোল্টেজ | 250 ভি |
| অস্তরক পরীক্ষা ভোল্টেজ | 2000 ভি এসি |
| বিদ্যুৎ অপচয় | টাইপ2.2 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | 70 mA |
| বর্তমান খরচ +24 V মডিউলবাস | 80 mA |
| বর্তমান খরচ +24 V বাহ্যিক | 0 |
| সমর্থিত তারের আকার | কঠিন: 0.05-2.5 mm2, 30-12 AWG স্ট্র্যান্ডেড: 0.05-1.5 mm2, 30-12 AWG প্রস্তাবিত টর্ক: 0.5-0.6 Nm স্ট্রিপিং দৈর্ঘ্য 6-7.5 মিমি, 0.24-0.30 ইঞ্চি |
কারণ নির্ণয়
| সামনে LED এর | S(tatus), চ্যানেল 1-8 স্ট্যাটাস |
| তত্ত্বাবধান | 24/12 V রিলে পাওয়ার কনভার্টার মনিটর |
| তত্ত্বাবধানের অবস্থা ইঙ্গিত | মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি |
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
বৈশিষ্ট্য এবং উপকারিতা
পরিবেশ এবং সার্টিফিকেশন
| সিই চিহ্ন | হ্যাঁ |
| বৈদ্যুতিক নিরাপত্তা | IEC 61131-2, UL 508 |
| বিপজ্জনক অবস্থান | - |
| সামুদ্রিক সার্টিফিকেশন | ABS, BV, DNV-GL, LR, RS, CCS |
| সুরক্ষা রেটিং | IEC 60529 অনুযায়ী IP20 |
| ক্ষয়কারী বায়ুমণ্ডল ISA-S71.04 | G3 |
| জলবায়ু অপারেটিং অবস্থার | 0 থেকে +55 °C (স্টোরেজ -40 থেকে +70 °C), RH=5 থেকে 95% কোন ঘনীভবন নেই, IEC/EN 61131-2 |
| দূষণ ডিগ্রী | ডিগ্রী 2, IEC 60664-1 |
| যান্ত্রিক অপারেটিং শর্তাবলী | IEC/EN 61131-2 |
| ইএমসি | EN 61000-6-4, EN 61000-6-2 |
| ওভারভোল্টেজ বিভাগ | IEC/EN 60664-1, EN 50178 |
| সরঞ্জাম ক্লাস | IEC 61140 অনুযায়ী ক্লাস I;(পৃথিবী সুরক্ষিত) |
| সর্বোচ্চ পরিবেষ্টিত তাপমাত্রা | 55 °C (131 °F), উল্লম্ব মাউন্ট করার জন্য 40 °C (104 °F) |
| RoHS সম্মতি | EN 50581:2012 |
| WEEE সম্মতি | নির্দেশিকা/2012/19/ইইউ |
মাত্রা
| উচ্চতা | 110 মিমি (4.33") |
| প্রস্থ | 86.1 মিমি (3.4") |
| গভীরতা | 58.5 মিমি (2.3") |
| ওজন | 0.24 কেজি (0.53 পাউন্ড।) |
