পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ইনপুট মডিউল | মডেল নাম্বার.: | AI820 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE008544R1 | সংকেত স্পেসিফিকেশন: | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| চ্যানেলের সংখ্যা: | 4 | সংকেত প্রকার: | বাইপোলার ডিফারেনশিয়াল |
| টাইপ: | এনালগ ইনপুট | মেকানিক্স: | S800 |
| বিশেষভাবে তুলে ধরা: | ডিজিটাল ইনপুট আউটপুট মডিউল,পিএলসি io মডিউল |
||

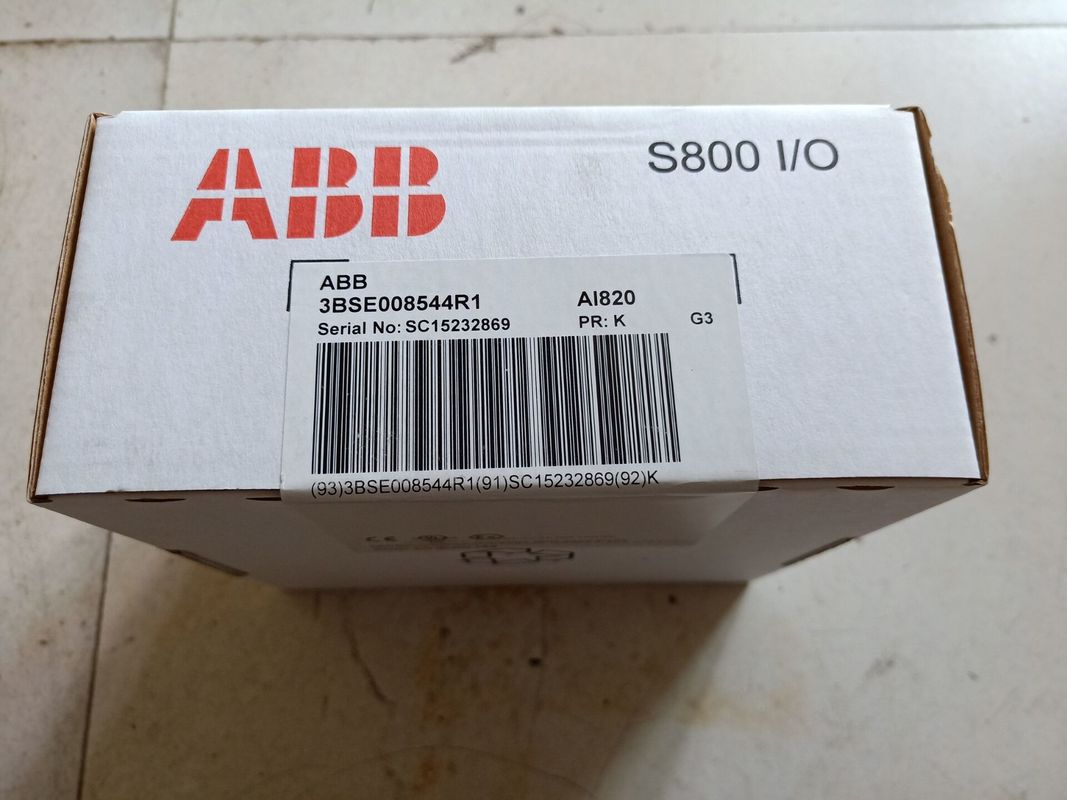

ABB S800 ডিজিটাল I/O মডিউল 4 চ্যানেল AI820 3BSE008544R1 এনালগ ইনপুট মডিউল
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
সাধারণ জ্ঞাতব্য
| টাইপ | এনালগ ইনপুট |
| সংকেত স্পেসিফিকেশন | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| অনুচ্ছেদ সংখ্যা | 3BSE008544R1 |
| চ্যানেলের সংখ্যা | 4 |
| সংকেত প্রকার | বাইপোলার ডিফারেনশিয়াল |
| হার্ট | না |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | না |
| মেকানিক্স | S800 |
বিস্তারিত তথ্য:
| রেজোলিউশন | 14 বিট প্লাস চিহ্ন |
| ইনপুট প্রতিবন্ধকতা | 200 kΩ ± 25% (ভোল্টেজ মোড, সাধারণ মোড) 800 kΩ ± 25% (ভোল্টেজ মোড, স্বাভাবিক মোড) 250 Ω (বর্তমান ইনপুট) |
| আলাদা করা | স্থল থেকে দলগতভাবে বিচ্ছিন্ন (RIV=50 V) |
| আন্ডার/ওভার রেঞ্জ | ± 15% |
| ত্রুটি | সর্বোচ্চ0.1% |
| তাপমাত্রার প্রবাহ | ভোল্টেজ: সর্বোচ্চ।70 পিপিএম/°সে বর্তমান: সর্বোচ্চ।50 পিপিএম/°সে |
| ইনপুট ফিল্টার (উত্থানের সময় 0-90%) | 40 ms |
| বর্তমান সীমাবদ্ধতা | ট্রান্সমিটার শক্তি MTU দ্বারা বর্তমান সীমিত হতে পারে |
| সর্বোচ্চ ক্ষেত্রের তারের দৈর্ঘ্য | 600 মিটার (656 গজ) |
| অস্তরক পরীক্ষা ভোল্টেজ | 500 ভি এসি |
| বিদ্যুৎ অপচয় | 1.7 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | 80 mA |
| বর্তমান খরচ +24 V মডিউলবাস | 0 |
| বর্তমান খরচ +24 V বাহ্যিক | 70 mA |
AI820 এর বর্ণনা:
AI820 এনালগ ইনপুট মডিউলটিতে 4টি ডিফারেনশিয়াল, বাইপোলার কারেন্ট/ভোল্টেজ ইনপুট রয়েছে।প্রতিটি চ্যানেল একটি ভোল্টেজ বা বর্তমান ইনপুট হতে পারে।বর্তমান ইনপুট একটি দুর্ঘটনাজনিত সর্বোচ্চ স্বাভাবিক মোড 30 V dc সংযোগ সহ্য করতে পারে।বিপজ্জনক ইনপুট স্তরের বিরুদ্ধে বর্তমান ইনপুট সার্কিটকে রক্ষা করার জন্য, অর্থাৎ, দুর্ঘটনাক্রমে একটি 24 V উৎসের সাথে সংযোগ স্থাপন করে, 250W কারেন্ট সেন্স রেজিস্টরগুলির প্রতিরোধকের রেটিং প্রায় 5 ওয়াট।এটি শুধুমাত্র একটি সময়ে একটি চ্যানেলকে সাময়িকভাবে রক্ষা করার উদ্দেশ্যে করা হয়েছে৷
মডিউল প্রতিটি চ্যানেলে বাহ্যিক ট্রান্সমিটার সরবরাহ বিতরণ করে।এটি বহিরাগত 2 তারের ট্রান্সমিটারে সরবরাহ বিতরণ করতে একটি সাধারণ সংযোগ (বর্ধিত MTU সহ) যোগ করে।ট্রান্সমিটার পাওয়ার টার্মিনালগুলিতে কোন বর্তমান সীমাবদ্ধতা নেই।
সমস্ত 4টি চ্যানেল একটি গ্রুপে মডিউলবাস থেকে বিচ্ছিন্ন।ইনপুট পর্যায়ে পাওয়ার মডিউলবাসের 24 V থেকে রূপান্তরিত হয়।
কারণ নির্ণয়
| সামনে LED এর | F(ault), R(un), W(arning) |
| তত্ত্বাবধান | অভ্যন্তরীণ পাওয়ার সাপ্লাই |
| তত্ত্বাবধানের অবস্থা ইঙ্গিত | মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি |
বৈশিষ্ট্য এবং উপকারিতা
সামঞ্জস্য
| MTU এর সাথে ব্যবহার করুন | TU810, TU812, TU814, TU830, TU833 |
| কীিং কোড | বিবি |
মাত্রা
| উচ্চতা | 119 মিমি (4.7") |
| প্রস্থ | 45 মিমি (1.77") |
| গভীরতা | সংযোগকারী সহ 102 মিমি (4.01”), 111 মিমি (4.37”) |
| ওজন | 0.2 কেজি (0.44 পাউন্ড।) |
টার্মিনাল:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
