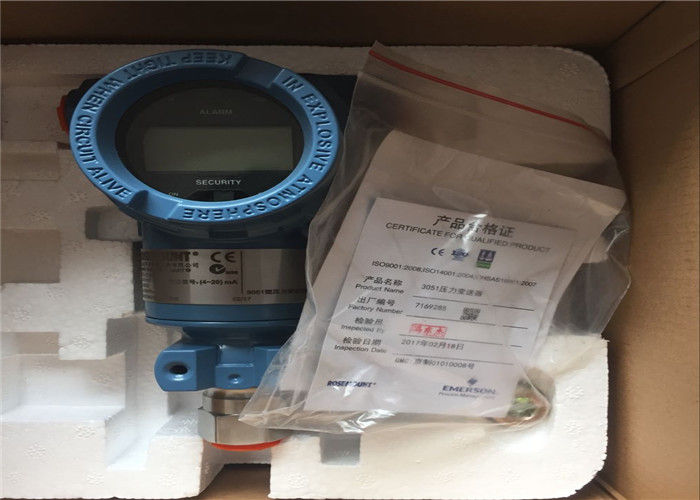

রোজমাউন্ট 3051 স্মার্ট ডিপি সেল ট্রান্সমিটার প্রেসার টেম্পারেচার ট্রান্সমিটার 3051DP 3051GP
3051DP 3051GPবর্ণনা
রোজমাউন্ট 3051 প্রেসার ট্রান্সমিটার ফ্যামিলি হল শিল্প প্রক্রিয়ায় চাপ, ডিফারেনশিয়াল প্রেসার এবং লেভেল পরিমাপের জন্য একটি বিশ্ব-বিখ্যাত সিরিজের যন্ত্র। দ 3051DP(ডিফারেনশিয়াল প্রেসার) মডেলটি প্রবাহ, স্তর এবং ডিফারেনশিয়াল চাপ প্রয়োগের জন্য ডিজাইন করা হয়েছে যেখানে চাপ দুটি বিন্দু জুড়ে পরিমাপ করা হয় (যেমন, একটি ছিদ্র প্লেট জুড়ে)। দ 3051 জিপি(গেজ চাপ) মডেল বায়ুমণ্ডলীয় চাপের তুলনায় চাপ পরিমাপ করে। তাদের ব্যতিক্রমী নির্ভরযোগ্যতা, স্থিতিশীলতা এবং নির্ভুলতার জন্য পরিচিত, এই ট্রান্সমিটারগুলি তেল ও গ্যাস, রাসায়নিক, বিদ্যুৎ উৎপাদন এবং জল চিকিত্সার মতো শিল্পগুলিতে প্রক্রিয়া পরিমাপের একটি ভিত্তি। তারা শিল্প-মান ক্যাপাসিটিভ সেন্সর প্রযুক্তি বৈশিষ্ট্যযুক্ত, এমনকি কঠোর পরিস্থিতিতেও শক্তিশালী কর্মক্ষমতা প্রদান করে।
3051DP 3051GPবৈশিষ্ট্য
- •
উচ্চতর কর্মক্ষমতা:গুরুত্বপূর্ণ প্রক্রিয়া নিয়ন্ত্রণের জন্য সুনির্দিষ্ট পরিমাপ নিশ্চিত করে উচ্চ নির্ভুলতা (3051DP-এর জন্য ±0.075% পর্যন্ত, 3051GP-এর জন্য ±0.1% পর্যন্ত) অফার করে।
- •
অতুলনীয় স্থিতিশীলতা:উন্নত সেন্সর ডিজাইন এবং ম্যানুফ্যাকচারিং প্রক্রিয়ার ফলে প্রতি 10 বছরে ±0.15% এর কম ইউআরএলের দীর্ঘমেয়াদী প্রবাহ ঘটে, যা রক্ষণাবেক্ষণের প্রয়োজন এবং ক্রমাঙ্কন চক্রকে হ্রাস করে।
- •
শক্তিশালী সেন্সর প্রযুক্তি:প্রমাণিত ক্যাপাসিটিভ সিলিকন সেন্সর চমৎকার অতিরিক্ত চাপ সুরক্ষা এবং শক এবং কম্পন প্রতিরোধ করে।
- •
বুদ্ধিমান ইলেকট্রনিক্স:শক্তিশালী সেন্সর™ প্রযুক্তির বৈশিষ্ট্য রয়েছে, যার মধ্যে রয়েছে বিস্তারিত ডায়াগনস্টিকস, একটি কনফিগারযোগ্য LCD ডিসপ্লে, এবং একটি বিস্তৃত টার্নডাউন অনুপাত (100:1 পর্যন্ত), একটি ট্রান্সমিটারকে একটি বিস্তৃত পরিসরের অ্যাপ্লিকেশন কভার করার অনুমতি দেয়।
- •
গ্লোবাল সেফটি সার্টিফিকেশন:বিস্তৃত আন্তর্জাতিক নিরাপত্তা এবং বিপজ্জনক এলাকার অনুমোদনের সাথে উপলব্ধ (যেমন, FM, ATEX, IECEx, SIL 2/3), সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে বিশ্বব্যাপী ব্যবহারের জন্য উপযুক্ত করে তোলে।
- •
সহজ ইন্টিগ্রেশন এবং কনফিগারেশন:রোজমাউন্ট 375 ফিল্ড কমিউনিকেটর, এএমএস ডিভাইস ম্যানেজার বা স্থানীয় পুশ-বোতাম ইন্টারফেস ব্যবহার করে সহজেই কনফিগার এবং নিরীক্ষণ করা যেতে পারে।
3051DP 3051GPউপাদান এবং আবেদন
- •
সেন্সর ডায়াফ্রাম:সহ বিভিন্ন উপকরণে পাওয়া যায় 316L স্টেইনলেস স্টীল, Hastelloy C-276, মোনেল, এবং ট্যানটালামক্ষয়কারী এবং ক্ষয়কারী মিডিয়া পরিচালনা করতে।
- •
প্রক্রিয়া সংযোগ:সাধারণত থেকে তৈরি 316 স্টেইনলেস স্টীল. কার্বন ইস্পাত বা Hastelloy মত অন্যান্য অ্যালোয় নির্দিষ্ট পরিষেবার জন্য উপলব্ধ।
- •
ইলেকট্রনিক্স হাউজিং:একটি টেকসই থেকে নির্মিত অ্যালুমিনিয়াম খাদএকটি polyurethane epoxy ফিনিস সঙ্গে. ঐচ্ছিক স্টেইনলেস স্টীল হাউজিং অত্যন্ত ক্ষয়কারী পরিবেশের জন্য উপলব্ধ.
- •
সীল/ও-রিং:স্ট্যান্ডার্ড সীল হয় ভিটন (এফকেএম). মত বিকল্প ইপিডিএম, কালরেজ (FFKM), এবং পিটিএফইবিভিন্ন তাপমাত্রা এবং রাসায়নিক সামঞ্জস্যের প্রয়োজনীয়তার জন্য উপলব্ধ।
3051DP 3051GPপ্রাথমিক আবেদন:
- •
3051DP:প্রবাহ পরিমাপ (অরিফিস প্লেট ব্যবহার করে, ভেঞ্চুরিস), বন্ধ ট্যাঙ্কে তরল স্তর, ফিল্টার পর্যবেক্ষণ, এবং সরঞ্জাম জুড়ে ডিফারেনশিয়াল চাপ।
- •
3051GP:জাহাজ এবং পাইপলাইনে চাপ পরিমাপ, পাম্প স্রাব চাপ, ট্যাঙ্ক স্তর (হাইড্রোস্ট্যাটিক), এবং ফিল্টার/স্ক্রাবার চাপ ড্রপ।
3051DP 3051GPগুরুত্বপূর্ণ পরামিতি
নিচের সারণীতে Rosemount 3051DP এবং 3051GP ট্রান্সমিটারের মূল বৈশিষ্ট্যের তুলনা করা হয়েছে।
|
|
রোজমাউন্ট 3051DP (ডিফারেনশিয়াল প্রেসার)
|
রোজমাউন্ট 3051GP (গেজ প্রেসার)
|
|
|
|
ডিফারেনশিয়াল প্রেসার (DP)
|
|
3051DP দুটি চাপের মধ্যে পার্থক্য পরিমাপ করে।
|
|
|
±0.075%ক্রমাঙ্কিত স্প্যান এর
|
±0.1%ক্রমাঙ্কিত স্প্যান এর
|
রেফারেন্স নির্ভুলতা মান; রৈখিকতা, হিস্টেরেসিস এবং পুনরাবৃত্তিযোগ্যতা অন্তর্ভুক্ত।
|
|
|
প্রতি 10 বছরে URL এর ±0.15%
|
প্রতি 10 বছরে URL এর ±0.15%
|
URL = উচ্চ পরিসরের সীমা। দীর্ঘমেয়াদী নির্ভরযোগ্যতার একটি মূল সূচক।
|
|
|
|
|
ট্রান্সমিটারের সীমার মধ্যে পরিমাপ পরিসীমা সামঞ্জস্য করার ক্ষমতা।
|
|
|
0-5 inH₂O পর্যন্ত 0-2000 psi (মডেলের উপর নির্ভরশীল)
|
0-30 inH₂O পর্যন্ত 0-10,000 psi (মডেলের উপর নির্ভরশীল)
|
URL = উচ্চ পরিসরের সীমা। একটি বিস্তৃত নির্বাচন উপলব্ধ.
|
|
|
মডেল অনুসারে পরিবর্তিত হয় (যেমন, 3600 psi পর্যন্ত)
|
|
সর্বোচ্চ লাইন চাপ সেন্সর সহ্য করতে পারে. ডিপি অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ।
|
|
|
< ±0.15% URL প্রতি 1000 psi
|
< ±0.1% URL প্রতি 1000 psi
|
URL-এর উপরে চাপের শিকার হওয়ার পর নির্ভুলতার উপর প্রভাব।
|
|
প্রক্রিয়া তাপমাত্রা পরিসীমা
|
-40 থেকে 248 °ফা (-40 থেকে 120 °সে)
|
-40 থেকে 248 °ফা (-40 থেকে 120 °সে)
|
স্ট্যান্ডার্ড রিমোট সিল সহ। বর্ধিত পরিসীমা সম্ভব.
|
|
পরিবেষ্টিত তাপমাত্রা পরিসীমা
|
-40 থেকে 185 °F (-40 থেকে 85 °C)
|
-40 থেকে 185 °F (-40 থেকে 85 °C)
|
|
|
|
ডিজিটাল সংকেত সহ 4-20 mA HART
|
ডিজিটাল সংকেত সহ 4-20 mA HART
|
ফাউন্ডেশন ফিল্ডবাস এবং PROFIBUS-PA বিকল্পগুলিও উপলব্ধ।
|
|
|
|
|
|
|
|
|
| ব্র্যান্ড: |
রোসেমাউন্ট |
| শর্ত: |
অংশ |
| মডেল: |
3051DP 3051GP1 |
| সরবরাহ ভোল্টেজ (DC): |
10.5 - 30 V-DC |
| ক্রমাঙ্কন (সর্বাধিক সর্বনিম্ন): |
0 - 25 IN-H2O |
| প্রকার: |
চাপ |
| শিপিং ওজন: |
7.95 পাউন্ড |
| শিপিং মাত্রা: |
9.50 x 4.50 x 5.50 ইঞ্চি |
| SKU: |
D539689 (IDN) |
| বিভাগ: |
ট্রান্সমিটার |
| অতিরিক্ত নোট: |
প্রোব সংযোগকারী কাটা |
3051 ট্রান্সমিটার প্রযুক্তিগত সূচক নিম্নরূপ:
| নাম মডেল |
পরিমাপ পরিসীমা |
পরিসরের অনুপাত |
নির্ভুলতা |
| ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার 3051CD |
0-0.5inH2O থেকে 2000Psi |
100:1 |
০.০৭৫% |
| গেজ চাপ ট্রান্সমিটার 3051CG |
0-2.5inH2O থেকে 2000Psi |
100:1 |
০.০৭৫% |
| পরম চাপ ট্রান্সমিটার 3051CA |
0-0.167Psia থেকে 2000Psi |
100:1 |
০.০৭৫% |
| পরম চাপ ট্রান্সমিটার 3051TA |
0-0.3-1MPsia |
100:1 |
০.০৭৫% |
| গেজ প্রেসার ট্রান্সমিটার 3051TG |
0.3-1MPsig |
100:1 |
০.০৭৫% |
| লেভেল ট্রান্সমিটার 3051L |
2.5inH2O-8310H2O |
100:1 |
০.০৭৫% |
| ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার 3051HD |
0-0.62kPa থেকে 13800kPa |
100:1 |
০.০৭৫% |
| গেজ চাপ ট্রান্সমিটার 3051HG |
0-0.62kPa থেকে 13800kPa |
100:1 |
০.০৭৫% |
| ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার 3051PD |
0-0.62kPa থেকে 248kPa |
10:1 |
০.০৫% |
| গেজ চাপ ট্রান্সমিটার 3051PG |
0-0.62kPa থেকে 13800kPa |
10:1 |
০.০৫%
|
মডেল 3051C কম পাওয়ার প্রেসার ট্রান্সমিটার 6-12V ডিসি পাওয়ার সাপ্লাই, পাওয়ার খরচ 18-36mW, 4-20mA আউটপুট, পাওয়ার খরচ 200mW এর বেশি। 0.8-3.2V এবং 1-5V আউটপুট ঐচ্ছিক।
1, কাজের নীতি
অপারেশন চলাকালীন, উচ্চ এবং নিম্ন চাপের দিকে আইসোলেশন ডায়াফ্রাম এবং ফিলিং ফ্লুইড প্রক্রিয়া চাপকে ফিলিং ফ্লুইডে স্থানান্তর করে এবং তারপরে ফিলিং ফ্লুইড সেন্সরের কেন্দ্রে সেন্সিং ডায়াফ্রামে চাপ স্থানান্তর করে। সেন্সিং ডায়াফ্রাম হল একটি টানযুক্ত ইলাস্টিক উপাদান যার স্থানচ্যুতি চাপের সাথে পরিবর্তিত হয় (GP গেজ ট্রান্সমিটারের জন্য, বায়ুমণ্ডলীয় চাপ সেন্সিং ডায়াফ্রামের নিম্ন চাপের দিকে প্রয়োগ করা হয়)। এপি পরম চাপ ট্রান্সমিটার, নিম্ন চাপ দিক সবসময় একটি রেফারেন্স চাপ বজায় রাখে। সেন্সিং ডায়াফ্রামের সর্বোচ্চ স্থানচ্যুতি হল 0.004 ইঞ্চি (0.1 মিমি) এবং স্থানচ্যুতির পরিমাণ চাপের সমানুপাতিক। উভয় পাশের ক্যাপাসিটিভ প্লেটগুলি সেন্সিং ডায়াফ্রামের অবস্থান সনাক্ত করে। সেন্সিং ডায়াফ্রাম এবং ক্যাপাসিটিভ প্লেটের মধ্যে ক্যাপাসিট্যান্সের পার্থক্য একটি সংশ্লিষ্ট কারেন্ট, ভোল্টেজ বা ডিজিটাল হার্ট (হাই স্পিড অ্যাড্রেসেবল রিমোট ট্রান্সমিটার ডেটা হাইওয়ে) আউটপুট সিগন্যালে রূপান্তরিত হয়।
2 পণ্য বৈশিষ্ট্য
· সম্পূর্ণ ট্রান্সমিটার সিরিজ
· পরিমাপ পরিসীমা: 0-0.5inH2O থেকে 6000psig
· ছোট গঠন, শক্তিশালী, শকপ্রুফ
· মডুলার গঠন
· ড্যাম্পিং সামঞ্জস্যযোগ্য
· নমনীয় অ্যাপ্লিকেশনের জন্য একাধিক বিকল্প
· বুদ্ধিমান, এনালগ বা কম পাওয়ার সার্কিট
· বৈদ্যুতিক সংযোগ এবং ইনস্টলেশন: বিভিন্ন প্রক্রিয়া সংযোগকারী এবং মাউন্টিং ফ্ল্যাঞ্জের সাথে সজ্জিত।
3 প্রযুক্তিগত বৈশিষ্ট্য:
1, চমৎকার কর্মক্ষমতা: নির্ভুলতা 0.075% রেঞ্জ অনুপাত 100:1
2, ডিফারেনশিয়াল চাপ: ক্রমাঙ্কন পরিসীমা 0.5inH2O থেকে 2000psi
3, গেজ চাপ: ক্রমাঙ্কন পরিসীমা 2.5inH2O থেকে 2000psi
4, পরম চাপ: ক্রমাঙ্কন পরিসীমা 0.167psia থেকে 4000psia
5, প্রসেস আইসোলেশন ডায়াফ্রাম: স্টেইনলেস স্টীল, হ্যাস্টেলয় সিআর, মোনেল আর, (সিডি, সিজি শুধুমাত্র) এবং গোল্ড-প্লেটেড মোনেল
6, কমপ্যাক্ট ডিজাইন, বলিষ্ঠ এবং লাইটওয়েট, ইনস্টল করা সহজ
আইটেম বিবরণ:
| প্রস্তুতকারক: |
রোসেমাউন্ট |
| প্রস্তুতকারকের কাছ থেকে বর্ণনা: |
এই মডেলটি সেপ্টেম্বর 2012 থেকে পুরানো স্টক
রোজমাউন্ট 3051S কপ্ল্যানার প্রেসার ট্রান্সমিটারগুলি ডিফারেনশিয়াল, গেজ এবং পরম চাপ পরিমাপের জন্য শিল্পের নেতা। কপ্ল্যানার প্ল্যাটফর্মটি ম্যানিফোল্ড, প্রাথমিক উপাদান এবং সীল সমাধানগুলির সাথে বিরামহীন একীকরণের অনুমতি দেয়।
ইনস্ট্রুমেন্টেশনের 3051S কপ্লানার প্রেসার ট্রান্সমিটার সিরিজ চারটি গুরুত্বপূর্ণ ক্ষেত্রে আপনার অপারেশনকে অপ্টিমাইজ করতে পারে: উত্পাদন, গুণমান, শক্তি দক্ষতা এবং নিরাপত্তা এবং পরিবেশ। আপনার পুরো অপারেশন জুড়ে স্কেলযোগ্য Rosemount 3051S-এর শক্তি ব্যবহার করে, আপনি প্রক্রিয়ার পরিবর্তনশীলতাকে কমিয়ে আনবেন, আরও বেশি প্রক্রিয়ার অন্তর্দৃষ্টি লাভ করবেন, রক্ষণাবেক্ষণ এবং ডাউনটাইম কমাতে পারবেন এবং নিয়ন্ত্রক চাহিদা পূরণ করবেন। আরও কী, আপনার লোকেদের জন্য এটি ব্যবহার করা সহজ, আপনি আপনার পরিমাপের বিনিয়োগের সম্পূর্ণ সম্ভাবনা উপলব্ধি করতে পারবেন তা নিশ্চিত করে৷
রোজমাউন্ট 3051 এবং পাওয়ার অ্যাডভাইজরি ডায়াগনস্টিকসের সাহায্যে আপনি সমস্যাটি আঘাত করার আগে সনাক্ত করতে পারেন - তা ইন্সট্রুমেন্টে বা আপনার বৈদ্যুতিক লুপের যে কোনও জায়গায়।
রোজমাউন্ট 3051S সিরিজ অফ ইনস্ট্রুমেন্টেশন প্রতিবার সঠিক এবং নির্ভরযোগ্য পরিমাপ প্রদান করে যাতে আপনি রক্ষণাবেক্ষণ, বিভ্রাট, প্রক্রিয়া পরিবর্তনশীলতা হ্রাস করতে এবং দ্রুত স্টার্টআপগুলি অর্জন করতে পারেন
• রেফারেন্স নির্ভুলতা: স্প্যানের 0.025%
দীর্ঘমেয়াদী স্থিতিশীলতা: 15 বছর
• সীমিত ওয়ারেন্টি: 15 বছর
• রেঞ্জডাউন: 200:1
• ইনস্টল করা মোট কর্মক্ষমতা: স্প্যানের 0.1%
• SIL 2/3 নিরাপত্তা শংসাপত্র সহ উন্নত ডায়াগনস্টিকস
বৈশিষ্ট্য
- আল্ট্রা, প্রবাহের জন্য আল্ট্রা, এবং ক্লাসিক পারফরম্যান্স
- 4-20 mA হার্ট, ওয়্যারলেস, ফাউন্ডেশন ফিল্ডবাস প্রোটোকল
- গেজ, ডিফারেনশিয়াল বা পরম পরিমাপ
- দূরবর্তী প্রদর্শন এবং ইন্টারফেস বিকল্প
- 4000psi (275 বার) পর্যন্ত রেঞ্জ
- শূন্য এবং স্প্যান সমন্বয়
- PlantWeb সতর্কতা
- বার্স্ট চাপের সীমা: 10,000 psig (689.5 বার)
|
| শর্ত: |
নতুন খোলা বাক্স পুরানো স্টক, কিছু বাক্সে জলের ক্ষতি হয়েছে, ইউনিটগুলিতে চিহ্নগুলি অক্ষত থাকে না কখনও ব্যবহার করা হয় না। প্রজেক্টে ব্যবহার করার জন্য ইনস্টল করা থেকে কিছু জিনিসপত্রে কিছু চিহ্ন থাকতে পারে কিন্তু কখনো ব্যবহার করা হয় না |
স্পেসিফিকেশন:
| রেঞ্জডাউন |
150:1 পর্যন্ত |
| যোগাযোগ প্রোটোকল |
4-20 mA হার্ট,বেতারHART®, ফাউন্ডেশন ফিল্ডবাস, প্রোফিবাস, 1-5 V লো পাওয়ার হার্ট |
| পরিমাপ পরিসীমা |
2000psi পর্যন্ত (137,89 বার) ডিফারেনশিয়াল, 2000psig পর্যন্ত (137,89 বার) গেজ, 4000psia পর্যন্ত (275,79 বার) পরম |
| প্রক্রিয়া ভেজা উপাদান |
316L SST, Alloy C-276, Alloy 400, Tantalum, Gold-plated Alloy 400, Gold-plated 316L SST |
| ডায়াগনস্টিকস |
বেসিক ডায়াগনস্টিকস, পাওয়ার অ্যাডভাইজরি ডায়াগনস্টিকস |
| সার্টিফিকেশন/অনুমোদন |
SIL 2/3 একটি স্বাধীন তৃতীয় পক্ষের দ্বারা IEC 61508-এ প্রত্যয়িত, NSF, NACE, বিপজ্জনক অবস্থান, সার্টিফিকেশনের সম্পূর্ণ তালিকার জন্য সম্পূর্ণ চশমা দেখুন |
| প্রক্রিয়া ভেজা উপাদান |
316L SST, Alloy C-276, Alloy 400, Tantalum, Gold-plated Alloy 400, Gold-plated 316L SST |
| ডায়াগনস্টিকস |
বেসিক ডায়াগনস্টিকস, পাওয়ার অ্যাডভাইজরি ডায়াগনস্টিকস |
| সার্টিফিকেশন/অনুমোদন |
SIL 2/3 একটি স্বাধীন তৃতীয় পক্ষের দ্বারা IEC 61508-এ প্রত্যয়িত, NSF, NACE, বিপজ্জনক অবস্থান, সার্টিফিকেশনের সম্পূর্ণ তালিকার জন্য সম্পূর্ণ চশমা দেখুন
|
3051 সিরিজের অর্ডারের ধরন:
1. রোজমাউন্ট 3051C কপ্ল্যানার প্রেসার ট্রান্সমিটার
2. রোজমাউন্ট 3051T ইন-লাইন প্রেসার ট্রান্সমিটার
3. রোজমাউন্ট 3051CFA অ্যানুবার ফ্লোমিটার
4. রোজমাউন্ট 3051CFC কমপ্যাক্ট ফ্লোমিটার
5. রোজমাউন্ট 3051CFP ইন্টিগ্রাল ওরিফিস ফ্লোমিটার
6. রোজমাউন্ট 3051L লেভেল ট্রান্সমিটার
