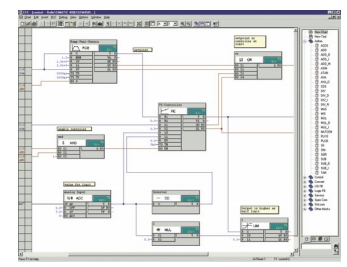

সিম্যাটিক রিদ্যাণ্ডেন্সি ডিত্তড মডিউল এক্সটেনশন টাইপ 1.5 এ ইনপুট বর্তমান 6DD1607-0CA1

রিডান্ডান্ট পাওয়ার সাপ্লাই মডিউল সিমিকিটিক সিম্যাটিক S7-400 6DD1607-0CA1 EXM438-1 এক্সটেনশন মডিউল


বিশেষ উল্লেখ

সরবরাহ ভোল্টেজ
5 ভী ডিসি হ্যাঁ
24 ভী ডিসি হ্যাঁ; বাহ্যিকভাবে সেট আপ করা
ইনপুট বর্তমান
বর্তমান খরচ, typ। 1.5 এ
এনকোডার সরবরাহ
আউটপুট ভোল্টেজ প্রায় 14 V (অ বিচ্ছিন্ন)
সংক্ষিপ্ত বর্তনী সুরক্ষা হ্যাঁ; বৈদ্যুতিক
আউটপুট বর্তমান
আউটপুট বর্তমান, মূল্যমান মূল্য 100 এমএ
হার্ডওয়্যার কনফিগারেশন
স্লট মেশিন
প্রয়োজনীয় স্লট 1
ডিজিটাল ইনপুট
ডিজিটাল ইনপুট সংখ্যা 16
ইনপুট ভোল্টেজ
রেটযুক্ত মান, ডিসি 24 V.
সংকেত "0" -1 থেকে +6 ভি বা ইনপুট খোলা জন্য

সংকেত "1" +13 থেকে +33 V জন্য
ইনপুট বর্তমান
সংকেত "0" জন্য, সর্বাধিক (অনুমোদিত কূট বর্তমান) 0 এমএ
সংকেত জন্য "1", typ। 3 এমএ
ইনপুট বিলম্ব (ইনপুট ভোল্টেজ রেট মান জন্য)
স্ট্যান্ডার্ড ইনপুট জন্য
"0" তে "1" তে, সর্বোচ্চ। 200 μs
ডিজিটাল আউটপুট
ডিজিটাল আউটপুট সংখ্যা 8
সংক্ষিপ্ত বর্তনী সুরক্ষা হ্যাঁ; ইলেকট্রনিক / তাপ
প্রতিক্রিয়া থ্রেশহোল্ড, টাইপ ২50 এমএ
প্রস্তাবিত শাটডাউন ভোল্টেজের সীমা সরবরাহ ভোল্টেজ +1 ভী
আউটপুট ভোল্টেজ
সংকেত "0" জন্য, সর্বাধিক 3 ভী
সংকেত "1" জন্য, সর্বাধিক সরবরাহ ভোল্টেজ -2.5 ভি
আউটপুট বর্তমান
সংকেত "1" মূল্যমানের জন্য 50 mA
0 থেকে 40 ডিগ্রী সেন্টিগ্রেডের জন্য সংকেত "1" অনুমোদিত রেঞ্জের জন্য, মিনিট 100 এমএ
সংকেত জন্য "0" অবশেষ বর্তমান, সর্বোচ্চ 20 μA
মোট স্যুইচিং বর্তমান 80% 50 ডিগ্রী সি সব আউটপুট 50 MA
প্রতিরোধী লোড সঙ্গে আউটপুট বিলম্ব
"0" থেকে "1", সর্বোচ্চ। 15 μs
এনালগ ইনপুট
এনালগ ইনপুট সংখ্যা 5; ডিফারেনশিয়াল ইনপুট
ইনপুট রেঞ্জ (রেট মান), ভোল্টেজগুলি
-10 ভি থেকে +10 ভি হ্যাঁ; -10 ভি: +/- 4 এলএসবি; +10 V তে: +/- 4 LSB (1 LSB = 4.88 mV)
ইনপুট প্রতিরোধের (-10 ভি থেকে +10 ভি) 470 kΩ
এনালগ আউটপুট
এনালগ আউটপুট সংখ্যা 8; 4 আউটপুট 16 বিট; 4 আউটপুট 12 বিট
ভোল্টেজ আউটপুট, শর্ট-সার্কিট সুরক্ষা হ্যাঁ; ফ্রেম আপেক্ষিক
ভোল্টেজ আউটপুট, শর্ট সার্কিট বর্তমান, সর্বোচ্চ 16 বিট: 27 mA; 1২ বিট: 100 মি
আউটপুট রেঞ্জ, ভোল্টেজ
-10 থেকে +10 ভি হ্যাঁ
এনালগ মান প্রজন্ম
প্রতি চ্যানেল প্রতি একীকরণ এবং রূপান্তর সময় / রেজল্যুশন
ওভাররজেশন (সাইন সহ বিট) সঙ্গে রেসোলিউশনের, সর্বোচ্চ। 4 এও: 16 বিট, 4 এও: 1২ বিট, 5 এআই: 1২ বিট
রূপান্তর সময় (প্রতি চ্যানেল) 4 এও (16 বিট): 2 μs; 4 এও (12 বিট): 4 μs; 5 এআই: 45 μs

সংযোগযোগ্য এনকোডার সংখ্যা, সর্বাধিক 1২; 8 ক্রমবর্ধমান এনকোডার (সিঙ্ক্রোনাইজযোগ্য), 4 টি পূর্ণ এনকোডার
সংযোগযোগ্য এনকোডার
বর্ধিত এনকোডার (সমান্ত্রীয়) হ্যাঁ
ক্রমবর্ধমান এনকোডার (অষুধ) হ্যাঁ
পরম এনকোডার (SSI) হ্যাঁ; SSI (সিঙ্ক্রোনাস সিরিয়াল) সহ একক বা multiturn এনকোডার
EnDat ইন্টারফেস
এনকোডার সংকেত, ক্রমবর্ধমান এনকোডার (সমান্ত্রীয়)
ট্রেস চিহ্ন সংকেত 1) জন্য ট্র্যাক এ এবং বি (90 ° ফেজ আউট), poss। শূন্য নাড়ি N সঙ্গে; 2)
আলাদা ফরোয়ার্ড এবং পঠিত ট্র্যাকের জন্য
0 সংকেত সহ ইনপুট সংকেত: -5 থেকে 0 ভী; 1 সংকেত দিয়ে: +3 থেকে +5 ভি; অনুমতিপ্রাপ্ত ইনপুট
ভোল্টেজ পরিসীমা: ডিফারেনশিয়াল ভোল্টেজ -5 থেকে +5 ভি; সর্বোচ্চ। ইনপুট বর্তমান: 15
এমএ (গুরুত্বপূর্ণ: মডিউল পার্শ্ব সীমিত!)
এনকোডার সংকেত, ক্রমবর্ধমান এনকোডার (অসিম্যাট্রিয়াল)
ট্রেস চিহ্নের সংকেতগুলিকে ট্র্যাক এ এবং বি (90 ডিগ্রি দ্বারা পরিবর্তিত), সম্ভবত শূন্যের সাথে
নাড়ি এন
0 সংকেত দিয়ে ইনপুট ভোল্টেজ: -30 to +4 V (15 mA লোড এ); 1 সংকেত সহ: +8 থেকে 30 ভি
(15 এমএ লোড এ); অনুমোদিত ইনপুট ভোল্টেজ পরিসীমা: ডিফারেনশিয়াল ভোল্টেজ -
30 থেকে +30 ভি
এনকোডার সংকেত, পরম এনকোডার (এসএসআই)
ইনপুট সংকেত 5 V AC আরএস 4২২ তে
ডেটা সিগন্যাল ডুয়াল-, গ্রে-, গ্রে-এক্সস-কোড
ক্লক ফ্রিকোয়েন্সি, সর্বোচ্চ 2 MHz; 100 kHz থেকে 2 MHz (তারের দৈর্ঘ্যের উপর নির্ভর করে)
ত্রুটি / accuracies
রৈখিকতার ত্রুটি (আউটপুট পরিসীমা আপেক্ষিক), (+/-) (+/- 1 এলএসবি)
জৈবিক বিচ্ছিন্নতা
আভ্যন্তরীণ বিচ্ছিন্নতা ডিজিটাল ইনপুট
গ্যাসভ্যাননিক বিচ্ছিন্নতা ডিজিটাল ইনপুট নং
গ্যালভানি বিচ্ছিন্নতা ডিজিটাল আউটপুট
গ্যালভানি বিচ্ছিন্নতা ডিজিটাল আউটপুট নং
গ্যালভানিক বিচ্ছিন্নতা এনালগ ইনপুট
গ্যালভানিক বিচ্ছিন্নতা এনালগ ইনপুট না
গ্যালভানিক বিচ্ছিন্নতা এনালগ আউটপুট
গ্যালভানি বিচ্ছিন্নতা এনালগ আউটপুট কোন
ওজন
ওজন, প্রায় 1 কিলোগ্রাম
