পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | স্নাইডার | মডেল: | 140 সিআরপি 932 00 |
---|---|---|---|
প্যালেস অফ অরিজিন: | এফআর | টাইপ: | প্রসেসর/কন্ট্রোলার |
বাসের স্রোত: | 750 mA | মডিউল বিন্যাস: | স্ট্যান্ডার্ড |
চ্যানেল: | 2 | ওজন: | 0.37 কেজি |
লক্ষণীয় করা: | ডায়োড রিদ্যাডেন্সি মডিউল,এনালগ ইন্টারফেস মডিউল |
রিডান্ডান্ট পাওয়ার সাপ্লাই মডিউল SCHNEIDER TSX QUANTUM 140 CRP 932 00
অন্যান্য সুপরিচিত পণ্য
Yasakawa মোটর, ড্রাইভার SG- | মিত্সুবিশি মোটর এইচ সি-, হা- |
ওয়েস্টিংহাউস মডিউল 1 সি-, 5 এক্স- | এমারসন ভিই-, কেজে- |
হানিওয়ের টিসি-, টি কে- | জিই মডিউল আইসি - |
Fanuc মোটর A0- | Yokogawa ট্রান্সমিটার EJA- |

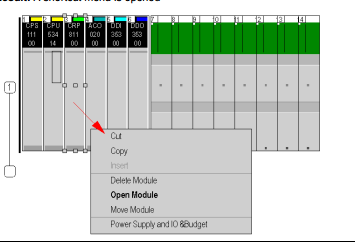

পরামিতি কনফিগারেশন খুলুন
এই টেবিলের প্যারামিটার কনফিগারেশন খুলতে প্রয়োজনীয় পদক্ষেপগুলি দেখায়
1 বাস সম্পাদক কল করুন
2 মডিউল নির্বাচন করুন
3 ডান মাউস বাটন ক্লিক করুন
ফলাফল: একটি শর্টকাট মেনু খোলা হয়
4 মডিউল খুলুন নির্বাচন করুন
ফলাফল: প্যারামিটার কনফিগারেশন উইন্ডোর সাথে মডিউল খোলে
ভূমিকা
একটি I / O মডিউল চ্যানেল সংখ্যা সাধারণত 1 দিয়ে শুরু হয় এবং সমর্থিত চ্যানেলের সর্বাধিক সংখ্যা পর্যন্ত গণনা করা হয়। সফ্টওয়্যার যদিও একটি শব্দ (এলএসবি) মধ্যে অন্তত গুরুত্বপূর্ণ বিট জন্য একটি 0 সঙ্গে সংখ্যায়ন শুরু হয়। কোয়ান্টাম I / O মডিউলগুলি তাদের সর্বনিম্ন চ্যানেলটি সর্বাধিক গুরুত্বপূর্ণ বিট (এমএসবি) -এর ম্যাপযুক্ত। নিম্নোক্ত চিত্রটি একটি শব্দে বিট সম্পর্কিত আই / ও চ্যানেলের মানচিত্র দেখায়:।
বিট অ্যাড্রেসিংয়ের সাথে ওয়ার্ড অ্যাড্রেসিং
প্রধানত আলাদা I / O মডিউলগুলি তাদের I / O ডেটা শব্দ বিন্যাসে অথবা বিট ফর্ম্যাটে বিতরণ করতে কনফিগার করা যেতে পারে। এটি% IW (% মেগাওয়াট) অথবা% I (% M) নির্বাচন করে কনফিগার করার সময় নির্বাচন করা যাবে। যদি I / O শব্দটি ব্যবহার করার জন্য কনফিগার করা I / O মডিউল থেকে একক বিট অ্যাক্সেসের প্রয়োজন হয়, আপনি সিনট্যাক্স% word.bit ব্যবহার করতে পারেন। নিম্নোক্ত সারণিটি I / O পয়েন্ট সংখ্যা এবং সংশ্লিষ্ট I / O ঠিকানাটি বিট এবং শব্দ অ্যাড্রেসিংয়ের মধ্যে সংযোগ দেয়। টেবিলের প্রধান রকেটে একটি 32-বিন্দু ইনপুট মডিউল দেখায়, স্লটে 4 নাম্বার ঠিকানা% I1 বা% IW1 দ্বারা কনফিগার করা হয়:
আই / ও চ্যানেল বিট অ্যাড্রেস (ফ্ল্যাট অ্যাড্রেসিং) বিট অ্যাড্রেস (টপোলজি অ্যাড্রেসিং) বিট অ্যাড্রেসটি শব্দ (ফ্ল্যাট অ্যাড্রেসিং) থেকে বের করা হয়েছে বিট অ্যাড্রেসটি শব্দ থেকে বের করা হয়েছে (টপোলজি অ্যাড্রেসিং) 1% আই 1% আই 1.4.1 [.0]% আইওয়া -1.15% IW1.4.1.1.15 ২% I2% I1.4.2 [.0]% IW1.14% আইওয়া .1.4.1.1.14 3% আই 3% আই 1.4.3 [.0]% আইডব্লিউ -1.13% আইওয়া .1.4.1.1.13 • • • 15% আই 15% আই 1.4.15 [.0]% আইওয়া -1.1% আইওয়া -1.4.1.1.1 16% আই 16% আই 1.4.16 [.0]% আইওয়া -1.0% আইওয়া -1.4.1.1.0 17% আই 17% আই 1.4.17 [ .0]% IW2.15% IW1.4.1.2.15 18% আই 18% আই 1.4.18 [.0]% IW2.14% আইডব্লু .1.4.1২.14 • • • 31% আই 31% আই 1.4.31 [.0]% আইওয়া ২ .1% IW1.4.1.2.1 32% আই 32% আই 1.4.3২ [.0]% আইওয়া ২.0% আইডব্লিউ -1.4.1.2.0
মডিউল স্থিতি ডেটা অ্যাড্রেসিং

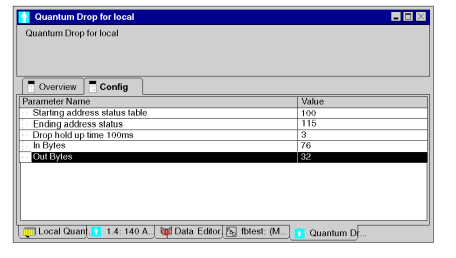

সম্ভাব্য চ্যানেল সংক্রান্ত ডায়গনিস্টিক ডেটা ছাড়াও, একটি মডিউল সম্পর্কিত স্থিতি বাইট ব্যবহার করা যেতে পারে। একটি ড্রপ সব মডিউল অবস্থা তথ্য% আইডব্লিউ শব্দ একটি টেবিল দ্বারা শাসিত হয়। এই সারণির সূচনা ঠিকানা ড্রপের জন্য কনফিগারেশন স্ক্রীনে প্রবেশ করা যাবে। এই তথ্য টপোলজি অ্যাড্রেসিং মাধ্যমে অ্যাক্সেসযোগ্য নয়। উল্লেখ্য: মডিউল একটি অবস্থা বাইট সমর্থন করে যদি অবস্থা তথ্য শুধুমাত্র উপলব্ধ। অবস্থা বাইট অর্থ জন্য মডিউল বর্ণনা পরীক্ষা। স্ট্যাটাস টেবিলের সূচনা ঠিকানাটি 100 তে ড্রপ কনফিগারেশন পর্দার উদাহরণ:

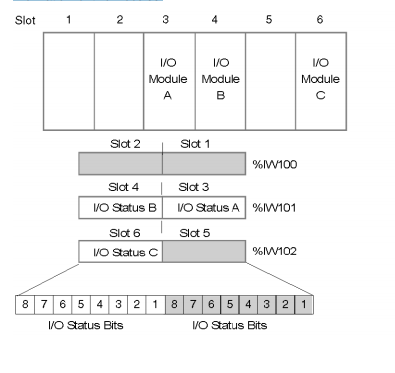

নিম্নোক্ত দৃষ্টান্তটি দেখায় যে টেবিলের একটি শব্দ দুটি মডিউলের অবস্থা তথ্য প্রদান করে:
ত্রুটি কোড টেবিল
Blinks কোড ত্রুটি নম্বর ধীর (অবিচলিত) 0000 অনুরোধ করা Kernal মোড 2 6820 এইচসিবি ফ্রেম প্যাটার্ন ত্রুটি 6822 মাথা cntrl blk diag ত্রুটি 6823 মডেম ব্যক্তিত্ব ডায়াগ ত্রুটি 682 একটি মারাত্মক শুরু I / O ত্রুটি 682B খারাপ পড়া I / O অনুরোধ অনুরোধ 682C খারাপ সঞ্চালন diag অনুরোধ 6840 ASCII ইনপুট xfer রাষ্ট্র 6841 ASCII আউটপুট xfer রাষ্ট্র 6842 I / O ইনপুট। রাষ্ট্র 6843 I / O আউটপুট রাষ্ট্র 6844 ASCII রাষ্ট্র 6845 ASCII রাষ্ট্র 6846 ASCII ইনপুট ইনপুট। রাষ্ট্র 6847 ASCII আউটপুট রাজ্য 6849 বিল্ডিং 10 বাইট পকেট 684A বিল্ডিং 12 বাইট প্যাকেট 684B বিল্ডিং 16 বাইট প্যাকেট 684C অবৈধ I / O ড্রপ সংখ্যা 3 6729 984 ইন্টারফেস বাস Ack উচ্চ আটক 4 6616 অঙ্গবিন্যাস ক্যাব প্রাথমিকতা ত্রুটি 6617 কেবেল ডমা xfer ত্রুটি 6619 মরীচি ক্যাবল ডাম্প ডেটা ত্রুটি 681A তারেক DRQ লাইন ঠেলাঠেলি 681C মরা অক্ষর DRQ হ্যাং 5 6503 র্যাম অ্যাড্রেস টেস্ট ত্রুটি 6 6402 র্যাম তথ্য পরীক্ষা ত্রুটি
