পণ্যের বিবরণ:
প্রদান:
|
| ব্র্যান্ড: | স্নাইডার | মডেল: | 140ACI04000 |
|---|---|---|---|
| প্যালেস অফ অরিজিন: | এফআর | টাইপ: | প্রসেসর/কন্ট্রোলার |
| ঠিকানার প্রয়োজনীয়তা: | 17টি ইনপুট শব্দ | মডিউল বিন্যাস: | স্ট্যান্ডার্ড |
| অ্যানালগ ইনপুট নম্বর: | 16 | ওজন: | 0.3 কেজি |
| লক্ষণীয় করা: | ডায়োড রিদ্যাডেন্সি মডিউল,এনালগ ইন্টারফেস মডিউল |
||
রিডান্ডান্ট পাওয়ার সাপ্লাই মডিউল শ্নাইডার টিএসএক্স কোয়ান্টাম পিএলসি 140-এসিআই -040-00 140ACI04000
বিকল্প অংশ সংখ্যা:
প্রধান
পণ্য পরিসীমা
মডেক্স কোয়ান্টাম অটোমেশন প্ল্যাটফর্ম
পণ্য বা কম্পোনেন্ট টাইপ অ্যানালগ ইনপুট মডিউল
ফিল্টারের ধরন একক মেরু কম পাস - 3 ডিবি 34 Hz +/- 25%
পরিপূরক
এনালগ ইনপুট নম্বর 16
ইনপুট টাইপ ডিফারেনশিয়াল
ঠিকানা প্রয়োজন 17 ইনপুট শব্দ
এনালগ ইনপুট রেজল্যুশন
0 ... 16000 সংখ্যা 4 ... 20 mA
0 ... 20000 সংখ্যা 0 ... 20 mA
0 ... ২5000 সংখ্যা 0 ... ২5 এমএ
0 ... 4095 সংখ্যা 4 ... ২0 mA
পরম সর্বোচ্চ ইনপুট 30 এমএ
ইনপুট ইম্পিডেন্স 250 ওম
পরম নির্ভুলতা ত্রুটি
পূর্ণ স্কেল +/- 0.125%
লিনিয়ারতা ত্রুটি
+/- 1২ μA সর্বোচ্চ 4 ... 20 mA
+/- 6 μA সর্বোচ্চ 0 ... 20 mA
+/- 6 μA সর্বোচ্চ 0 ... 25 mA
+/- 6 μA সর্বোচ্চ 4 ... 20 mA
তাপমাত্রা অনুযায়ী সঠিকতা ড্রিফট
পূর্ণ স্কেল / ° সি এর +/- 0.0025%
<= 0.0050% পূর্ণ স্কেল / ডিগ্রী সি
সাধারণ মোড প্রত্যাখ্যান> - 90 ডিবি 60 Hz
চ্যানেল ও বাসের মধ্যে বিচ্ছিন্নতা
আপডেট সময় 15 ms 2 তারের / 4 তারের
দোষ টাইপ ব্রেক টা 4 ... 20 এমএ
সিই অঙ্কিত
স্থানীয় সংকেত
1 LED সবুজ বাস যোগাযোগ উপস্থিত (সক্রিয়)
1 LED লাল বহিরাগত ফল্ট
16 LEDs সবুজ চ্যানেল চালু করা হয়
16 LEDs লাল চ্যানেল ফল্ট
বাসের বর্তমান প্রয়োজন 360 mA
ডাব্লু 5 ওয়াট বিদ্যুৎ অপচয়
মডিউল বিন্যাস স্ট্যান্ডার্ড
পণ্য ওজন 0.66 পাউণ্ড (মার্কিন) (0.3 কেজি)
পরিবেশ
মান CSA C22.2 না 142
উল 508
পণ্য সার্টিফিকেশন CUL
এফএম ক্লাস 1 বিভাগ ২
ইলেক্ট্রোস্ট্যাটিক স্রাব প্রতিরোধ
4 কেভি যোগাযোগ আইইসি 801-2 অনুযায়ী কনফিগার
আইইসি 801-2 অনুযায়ী বাতাসের 8 কিলোওয়াট
ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের প্রতিরোধ
9.14 V / yd (10 V / m) 80 ... 1000 MHz IEC 801-3 এর সাথে সামঞ্জস্যপূর্ণ
অপারেশন জন্য পরিমাপ বাতাস তাপমাত্রা 32 ... 140 ° ফল (0 ... 60 ° সি)
বায়ু তাপমাত্রা -40 ... 185 ° ফাঃ (-40 ... 85 ° সে)
তুলনামূলক আর্দ্রতা 95% ঘনীভবন ছাড়া
অপারেটিং উচুতা <= 16404.2 ফুট (5000 মিটার)
ক্রম এবং শিপিং বিবরণ
বিভাগ
18155 - QUANTUM I / O & POWER সরবরাহ
ছাড়পত্র PC21 GTIN
00785901334019
এনবিআর। pkg মধ্যে ইউনিট এর 1
প্যাকেজ ওজন (এলবিএস) 0.98999999999999999
গুড লাক!
মূল দেশ ফ্রান্স
অন্যান্য সুপরিচিত পণ্য
| Yasakawa মোটর, ড্রাইভার SG- | মিত্সুবিশি মোটর এইচ সি-, হা- |
| ওয়েস্টিংহাউস মডিউল 1 সি-, 5 এক্স- | এমারসন ভিই-, কেজে- |
| হানিওয়ের টিসি-, টি কে- | জিই মডিউল আইসি - |
| Fanuc মোটর A0- | Yokogawa ট্রান্সমিটার EJA- |
এস imilar পণ্য
| 140DDI67300 | 140DDI67300C | 140DDI84100 |
| 140DDI84100C | 140DDI85300 | 140DDI85300C |
| 140DDM39000 | 140DDM39000C | 140DDM69000 |
| 140DDM69000C | 140DDO15310 | 140DDO15310C |
| 140DDO35300 | 140DDO35300C | 140DDO35310 |
| 140DDO35310C | 140DDO84300 | 140DDO84300C |
| 140DDO88500 | 140DDO88500C | 140DII33000 |
| 140DIO33000 | 140DRA84000 | 140DRA84000C |
| 140DRC83000 | 140DRC83000C | 140EDK21100 |

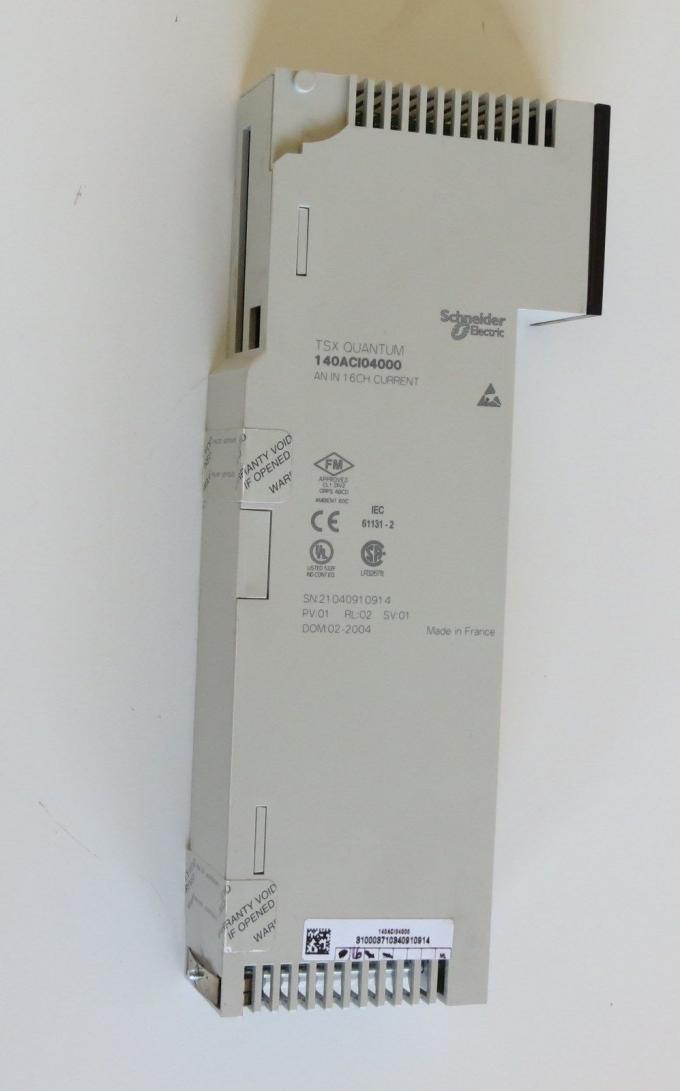

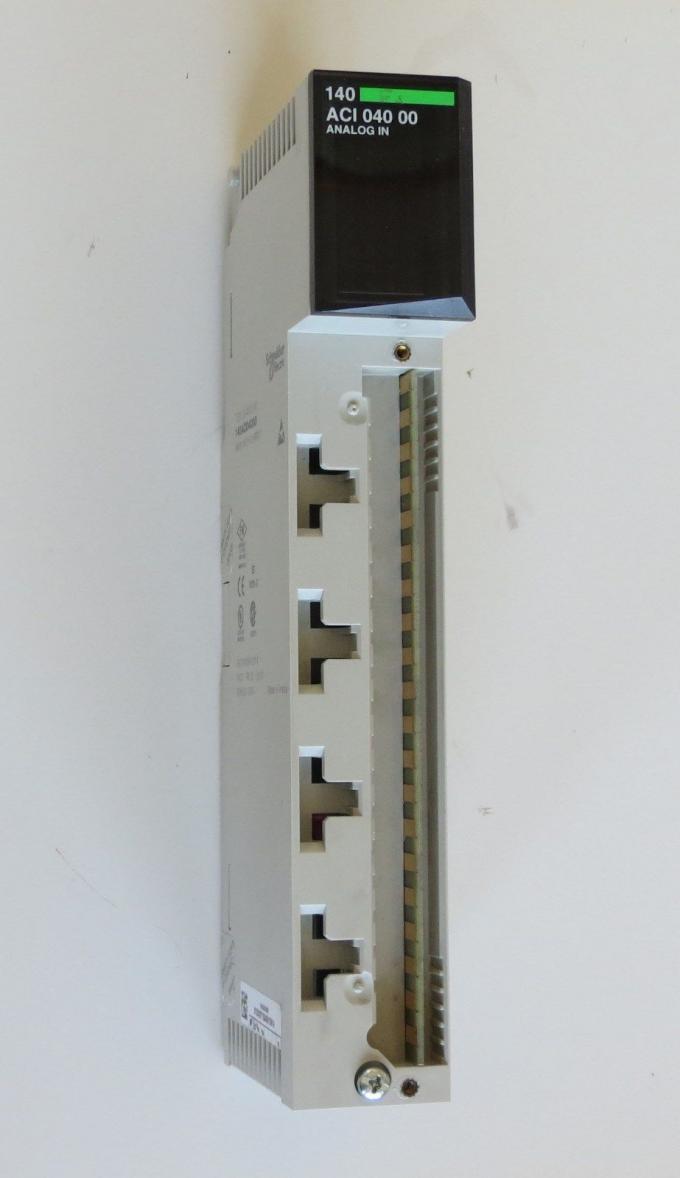

মডিকন কোয়ান্টাম 140ACI04000 এনালগ ইনপুট মডিউল 16 চ্যানেল প্রদান করে। প্রতিটি চ্যানেল পৃথকভাবে একটি 0 ... 25 mA, 0 ... 20mA, বা 4 ... 20mA সংকেত জন্য কনফিগারযোগ্য।
140ACI04000 মডিউল 4 ... 20mA বর্তমান মোড মধ্যে তারের সনাক্তকরণ ভাঙ্গা হয়েছে।
একটি কোয়ান্টাম অপসারণযোগ্য টার্মিনাল ফালা, অংশ 140XTS00200, সহজ রক্ষণাবেক্ষণের জন্য ব্যবহার করা হয়। টার্মিনাল ফালা দুটি স্ক্রু দিয়ে সংযুক্ত এবং সহজেই কোয়ান্টাম সিরিজের ইনপুট-আউটপুট মডিউলগুলির সাথে ব্যবহার করা যায়।
সম্পর্কিত নথি
ডকুমেন্টেশন রেফারেন্স নম্বরের শিরোনাম
কোয়ান্টাম আলাদা এবং এনালগ I / O রেফারেন্স ম্যানুয়াল এই প্যাকেজের অংশ
কোয়ান্টাম বিশেষজ্ঞ এবং যোগাযোগ রেফারেন্স ম্যানুয়াল এই প্যাকেজ অংশ
PLC সিস্টেম ব্যবহারকারী ম্যানুয়াল গ্রাউন্ডিং এবং ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য
এই প্যাকেজ অংশ
কোয়ান্টাম এবং প্রিমিয়াম কমিউনিকেশন আর্কিটেকচার রেফারেন্স ম্যানুয়াল
UNYUSE10410V20E
কোয়ান্টাম হট স্ট্যান্ডবাই ইউজার ম্যানুয়াল UNYUSE10710V20E
মডিকন দূরবর্তী I / O কেবেল সিস্টেম পরিকল্পনা এবং ইনস্টলেশন গাইড 890USE10100
মোডবাস প্লাস প্ল্যানিং ও ইন্সটলেশন গাইড 890 ইউএস 10000
140 ইআইএ 9২২1২ কোয়ান্টাম এএস-ই-বাস ইন্টারফেস মডিউল ইউজার ম্যানুয়াল ইউনাইউইএসইএস 41010 ভি ২0 ই
কোয়ান্টাম TCPIP / আইপি কনফিগারেশন ইউজার ম্যানুয়াল UNYUSE10410V20E
140 নং 771 xx কোয়ান্টাম ইথারনেট-মডিউল ইউজার ম্যানুয়াল UNYUSE10410V20E
140 ইএসআই 06২ 10 কোয়ান্টাম এসিসিআইআই ইন্টারফেস মডিউল ইউজার ম্যানুয়াল ইউনাইউইএসইএসএল 410 ভি ২0 এ
140 ইআরটি 854 10 কোয়ান্টাম সময় স্ট্যাম্প মডিউল ইউজার ম্যানুয়াল UNYUSE10620V20E
140 ডিসিএফ 077 00 কোয়ান্টাম ক্লক মডিউল ইউজার ম্যানুয়াল ইউনাইউইএসইএএল 1010 ভি ২0 ই
140 এইচএলআই 340 00 কোয়ান্টাম হাই স্পিড I / O মডিউল ইন্টারাপ্ট
ফাংশন ব্যবহারকারী ম্যানুয়াল
UNYUSE10630V20E
140 ইএইচসি 105 00 হাই স্পিড কাউন্টার মডিউল ইউজার ম্যানুয়াল ইউনাইউইএসইএস 1505 ভি ২0 এ
140 এমএসবি 101 00/140 এমএসসি 101 00 কোয়ান্টাম একক এক্সিস মোশন
মডিউল ইউজার ম্যানুয়াল
UNYUSE10520V20E
140 নূর 6২২২২ কোয়ান্টাম ইন্টারবরস-মাস্টার মডিউল ইউজার ম্যানুয়াল ইউনাইউইএসইএ 41010 ভি ২0 এ
140 সিআরপি 811 00 কোয়ান্টাম প্রোবিসিস ডিপি মডিউল ইউজার ম্যানুয়াল ইউনাইউইএসইএস 41010 বি ২0 ই
পণ্য সম্পর্কিত সতর্কতা
Schneider Electric এই ডকুমেন্টে যে কোনও ত্রুটি দেখাতে পারে তার জন্য কোনও দায় স্বীকার করে না। যদি আপনার উন্নতি বা সংশোধনীগুলির জন্য কোন পরামর্শ থাকে বা এই প্রকাশনার মধ্যে ত্রুটিগুলি খুঁজে পাওয়া যায় তবে দয়া করে আমাদের জানান। এই ডকুমেন্টের কোনও অংশ স্নাইডার ইলেকট্রিকের লিখিত অনুমোদন ব্যতীত, ফটোকপি সহ কোনও ফর্ম বা কোনো উপায়ে, ইলেকট্রনিক বা মেকানিক্যাল দ্বারা পুনরুত্পাদন করা যেতে পারে। এই পণ্যটি ইনস্টল এবং ব্যবহার করার সময় সমস্ত প্রাসঙ্গিক রাষ্ট্র, আঞ্চলিক এবং স্থানীয় নিরাপত্তা প্রবিধান দেখা উচিত। নিরাপত্তার কারণে এবং নথিভুক্ত সিস্টেম ডেটার সাথে সম্মতি নিশ্চিত করার জন্য, শুধুমাত্র প্রস্তুতকারকের উপাদানগুলি মেরামত করা উচিত। যখন কন্ট্রোলারগুলি প্রযুক্তিগত নিরাপত্তার প্রয়োজনীয়তার সাথে অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়, অনুগ্রহ করে প্রাসঙ্গিক নির্দেশাবলী অনুসরণ করুন। আমাদের হার্ডওয়্যার পণ্যগুলির সাথে স্নাইডার ইলেকট্রিক সফ্টওয়্যার বা অনুমোদিত সফ্টওয়্যার ব্যবহারে ব্যর্থতার ফলে ক্ষতি, ক্ষতি বা অপ্রয়োজনীয় অপারেটিং ফলাফল দেখা দিতে পারে। এই পণ্য সম্পর্কিত সতর্কতা পালন করতে ব্যর্থতা ক্ষতি বা সরঞ্জাম ক্ষতি হতে পারে।
উদ্দেশ্য
এই অধ্যায়ে তিনটি বিভিন্ন পদ্ধতি সম্পর্কে তথ্য প্রদান করে। একতা প্রো একটি কোয়ান্টাম I / O মডিউল থেকে I / O ডেটা সম্পর্কে জানাতে পারে: z ফ্ল্যাট অ্যাড্রেসিং জ Topological অ্যাড্রেসিং জ IODDT অ্যাড্রেসিং ফ্ল্যাট অ্যাড্রেসিং এবং টপোলজি অ্যাড্রেসিং সব কোয়ান্টাম I / O জন্য উপলব্ধ মডিউল, IODDTs শুধুমাত্র মডিউলগুলির জন্য উপলব্ধ করা হয় যা I / O মানগুলির অতিরিক্ত তথ্য সরবরাহ করে (যেমন ত্রুটি বা সতর্কতা)। এছাড়াও I / O মডিউল অবস্থা বাইট এবং বিট অর্ডার সম্পর্কে তথ্য সরবরাহ করা হয়।
