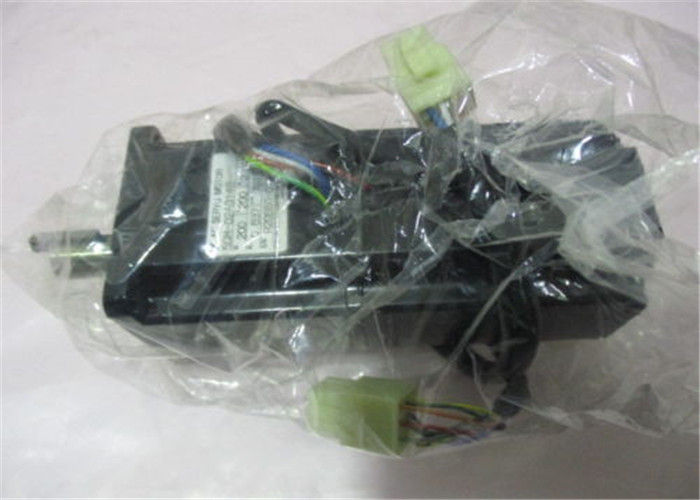

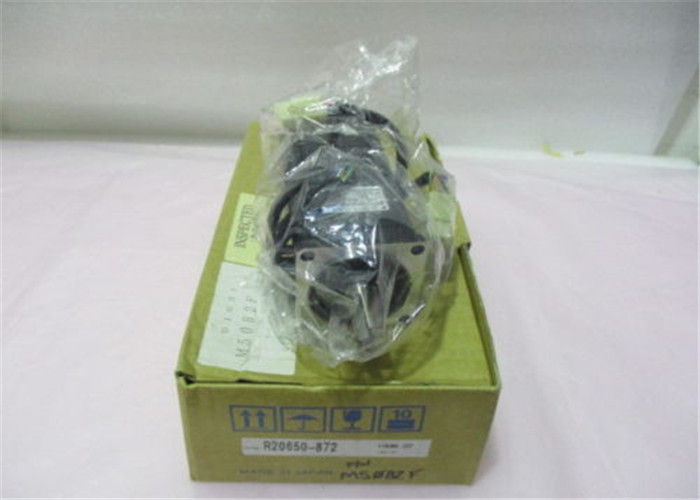

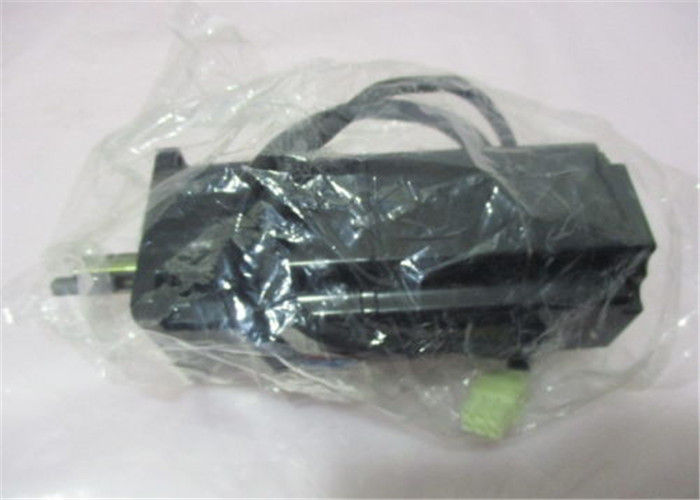

ইন্ডাস্ট্রিয়াল সার্ভো মোটর ইয়াকাসাওয়া ইলেকট্রিক SGM-02A314B মোটর এসি।সার্ভো 2.0A 3000r/মিনিট

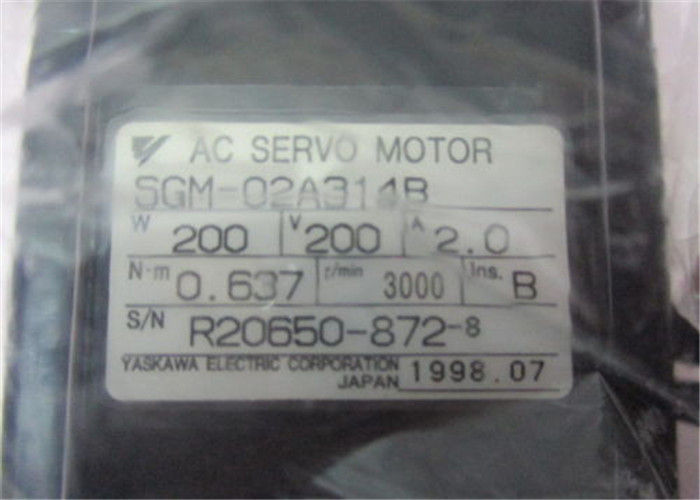

স্পেসিফিকেশন
প্রস্তুতকারক:ইয়াসকাওয়া
পণ্য নাম্বার:SGM-02A314B
বর্ণনা: SGM-02A314B একটি মোটর-এসি সার্ভো যা ইয়াসকাওয়া দ্বারা নির্মিত
সার্ভোমোটর প্রকার:এসজিএম
উৎপাদনের হার:200W (0.25HP)
পাওয়ার সাপ্লাই:200V স্ট্যান্ডার্ড
এনকোডার স্পেসিফিকেশন:2048 পি/আর ইনক্রিমেন্টাল এনকোডার
রিভিশন লেভেল:স্ট্যান্ডার্ড বা সিই স্পেসিফিকেশন
খাদ স্পেসিফিকেশন:কিওয়ে দিয়ে সোজা
বিকল্প:90VDC ব্রেক
একই পণ্য
SGM-01AW14B
SGM-02A314B
SGM-02L3B4L
SGM-02U3B4L
SGM-04A314B
SGM-04U3B4L
SGM-08U3B4L
SGM-A3U3B4L
SGM-A3L314P
SGM-A3L3B2L
SGM-A3LW14P
SGM-A3V314B
SGM-A3BW14P
SGM-A5U3B4L
SGM-A5A314S
SGM-01U3B4L
SGM-01U3B4CL
SGM-01L314P
SGM-01L3B2L
SGM-01L3B4L
ড্রাইভ এবং মোটরের মধ্যে তারের দৈর্ঘ্য ড্রাইভ এবং মোটরের মধ্যে প্রয়োজনীয় লোড সাইড পাওয়ার তারের দৈর্ঘ্য কমানোর জন্য E7 যতটা সম্ভব মোটরের কাছাকাছি ইনস্টল করা উচিত।যদি ড্রাইভ এবং মোটরের মধ্যে কেবলটি দীর্ঘ হয়, তবে উচ্চ-ফ্রিকোয়েন্সি লিকেজ কারেন্ট বাড়বে, যার ফলে ড্রাইভ আউটপুট কারেন্টও বৃদ্ধি পাবে।এটি পেরিফেরাল ডিভাইসগুলিকে প্রভাবিত করতে পারে।এটি প্রতিরোধ করার জন্য, যখনই সম্ভব তারের দৈর্ঘ্য কমিয়ে দিন, বা প্রয়োজনে, সারণী 2.6-এ দেখানো হিসাবে ক্যারিয়ার ফ্রিকোয়েন্সি (C6-02 এ সেট) সামঞ্জস্য করুন।লাইন সাইড পাওয়ার ক্যাবল, লোড সাইড পাওয়ার ক্যাবল এবং কন্ট্রোল ওয়্যারিং সব একটি আলাদা নালীতে চালানো উচিত।এই প্রস্তাবিত নকশা অনুশীলনের প্রতি যত্নশীল মনোযোগ অনেক সম্ভাব্য মোটর এবং ড্রাইভ সম্পর্কিত সমস্যা এড়াতে পারে।
গ্রাউন্ড ওয়্যারিং গ্রাউন্ড তারের সাথে সংযোগ করার সময় নিম্নলিখিত সতর্কতা অবলম্বন করুন: 1. 208-240Vac ড্রাইভের 100Ω এর কম প্রতিরোধের সাথে একটি গ্রাউন্ড সংযোগ থাকা উচিত।2. 480Vac ড্রাইভের 10Ω এর কম প্রতিরোধের সাথে একটি স্থল সংযোগ থাকা উচিত।3. গ্রাউন্ড ওয়্যারটি অন্যান্য ডিভাইসের সাথে শেয়ার করবেন না, যেমন মোটর বা বড়-কারেন্ট বৈদ্যুতিক সরঞ্জাম।4. সর্বদা একটি গ্রাউন্ড তার ব্যবহার করুন যা বৈদ্যুতিক সরঞ্জামের প্রযুক্তিগত মান মেনে চলে এবং গ্রাউন্ড তারের দৈর্ঘ্য কমিয়ে দেয়।লিকেজ কারেন্ট ড্রাইভের মধ্য দিয়ে প্রবাহিত হয়।অতএব, গ্রাউন্ড রড এবং গ্রাউন্ড টার্মিনালের মধ্যে দূরত্ব খুব বেশি হলে, ড্রাইভের গ্রাউন্ড টার্মিনালের সম্ভাব্যতা অস্থির হয়ে উঠবে।5. একাধিক ড্রাইভ ব্যবহার করার সময়, গ্রাউন্ড ওয়্যার লুপ না করার বিষয়ে সতর্ক থাকুন।চিত্র 2.4 দেখুন।
কন্ট্রোল সার্কিট গ্রাউন্ড টার্মিনাল অপসারণযোগ্য ড্রাইভ কন্ট্রোল টার্মিনাল কার্ড কন্ট্রোল ওয়্যার শিল্ড সংযোগ গ্রহণ করার জন্য দুটি গ্রাউন্ড টার্মিনাল (টিবি3 এবং টিবি4 চিহ্নিত) প্রদান করে।নিয়ন্ত্রণ তারের ঢাল শুধুমাত্র এই প্রান্তে সংযুক্ত করা উচিত, বিপরীত প্রান্তটি বৈদ্যুতিক টেপ দিয়ে বিচ্ছিন্ন করা উচিত।
কন্ট্রোল সার্কিট ওয়্যার সাইজ অটো মোড স্পিড রেফারেন্স (স্পিড কমান্ড) ফিল্ড ওয়্যারিং সংযোগটি E7 ড্রাইভ টার্মিনাল A1 বা A2 (সিগন্যাল পজিটিভ), AC (সাধারণ সিগন্যাল) এবং G (শিল্ড) এর সাথে তৈরি করা হয়েছে।সিগন্যালের গুণমান বজায় রাখতে এই সীসার দৈর্ঘ্য যতটা সম্ভব ছোট রাখুন।উত্তাপযুক্ত টুইস্টেড ঢালযুক্ত জোড়া তারের (2 কন্ডাক্টর # 18 ga, Belden 8760 বা সমতুল্য) প্রয়োজন।অন্যান্য এসি পাওয়ার বা কন্ট্রোল তারের মতো একই নালীতে এই তারগুলি চালাবেন না।ঢাল শুধুমাত্র এই প্রান্তে সংযুক্ত করা আবশ্যক, অসম্পূর্ণ এবং অন্য প্রান্ত বিচ্ছিন্ন.নিযুক্ত A2 সংকেত হল 4 থেকে 20 mA এর পরামিতি H3-08 এর জন্য সেট করা হয়েছে "2:4 - 20 mA"।0 থেকে 10 VDC-এর জন্য, প্যারামিটার H3-08 "0: 0 - 10 VDC" এর জন্য সেট করা হয়েছে এবং E7 কন্ট্রোল বোর্ড ডিআইপি সুইচ S1-2 বন্ধ অবস্থায় থাকতে হবে।(চিত্র 2.4 দেখুন)।দূরবর্তী অপারেশনের জন্য, কন্ট্রোল তারের দৈর্ঘ্য 50 মি বা তার কম রাখুন।পেরিফেরাল ডিভাইস থেকে শব্দ আবেশ কমাতে উচ্চ-পাওয়ার লাইন (ইনপুট পাওয়ার, মোটর লিড বা রিলে সিকোয়েন্স সার্কিট) থেকে কন্ট্রোল ওয়্যারিং আলাদা করুন।বাহ্যিক গতির ক্ষমতা (এবং ডিজিটাল অপারেটর থেকে নয়) থেকে স্পিড কমান্ড (ফ্রিকোয়েন্সি রেফারেন্স) সেট করার সময়, ঢালযুক্ত টুইস্টেড-পেয়ার তারগুলি ব্যবহার করুন এবং ঢালটিকে টার্মিনাল E(G) এ গ্রাউন্ড করুন, যেমন চিত্র 2.3 এ দেখানো হয়েছে।টার্মিনাল সংখ্যা এবং তারের আকার সারণী 2.7 এ দেখানো হয়েছে।
