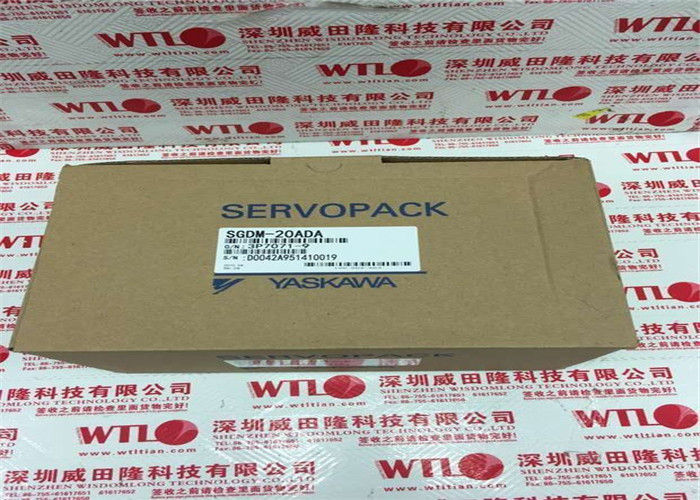

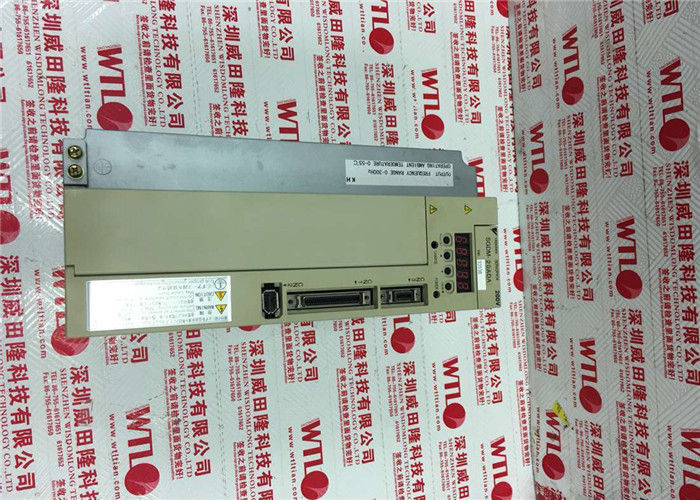

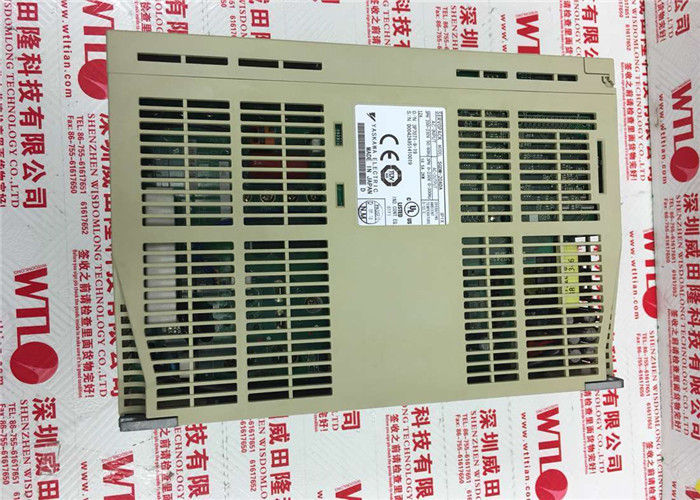

শিল্পকেন্দ্র চালান ইয়াসকাওয়া সার্পোক্যাক SGDM-20ADA 2000W আউটপুট 1.85A
তাৎক্ষণিক বিবরণ
ব্র্যান্ড নাম: Yaskawa
মডেল সংখ্যা: SGDM-20ADA
ইনপুট ভোল্টেজ: 200-230 V
বর্তমান ইনপুট: 12A
ইনপুট ফ্রিকোয়েন্সি: 50 / 60HZ
PH ইনপুট: 3
আউটপুট পাওয়ার: 2000W
আউটপুট ভোল্টেজ: 0-230V
আউটপুট বর্তমান: 2.8A
আউটপুট ফ্রিকোয়েন্সি: 0-300Hz
আউটপুট PH: 3
তাপমাত্রা: 0-55 ℃
মূল স্থান: জাপান
কার্যকারিতা: IE 1
অন্যান্য সুপরিচিত পণ্য
ইয়াসাকওয়া মোটর, ড্রাইভার এসজি- মিত্সুবিশি মোটর এইচ সি-, হা-
ওয়েস্টিংহাউস মডিউল 1 সি, 5 এক্স- এমারসন ভিই, কেজে-
হানিওয়াল টিসি-, টি কে- ফানুক মোটর A0-
Rosemount ট্রান্সমিটার 3051- Yokogawa ট্রান্সমিটার EJA-
যোগাযোগ করুন: Anna
ই-মেইল: জ্ঞানলংকেজি@163.com
সেলফোন: + 0086-13534205279
এস imilar পণ্য
SGM-02A3FJ73 SGMAH-01AAA-FJ21 SGMG-75V6V-FJ11
SGMS-70A6V-FJ11 SGM-01B3FJ12 SGM-08A314 SGM-02A312
SGM-04A3S011 SGM-04AGSU11 SGM-02B312 SGM-02AW14
SGM-02BF12 SGM-02W314 SGM-04AX SGM-04U3B41
SGM-04A3YH52 SGM-04A36011 SGM-02A3SU12 SGM-02B314B
SGM-02B314 SGM-02V314B SGM-04V312 SGM-02B312B
SGM-02B312C SGM-02AW120 SGM-02AGU11 SGM-02AWSU12
SGM-02AWSU13 SGM-02UGK13 SGM-04AWYH62 SGM-08A314B
SGM-08V312 SGM-02A3SU12 SGM-02A314 SGM-01AWSU12
SGM-01AWSU11 SGM-A5AWSU12 SGM-A5A3SU11 SGM-01U3B2L
SGM-A5AW12 SGM-A5AWSU11 SGM-A3A3MA12 SGM-A5A3G44
SGM-A3A3G46 SGM-A5A312 SGM-01A3SU21 SGM-01V312
SGM-01A312 SGM-A3A12 SGM-04A314 SGM-08A3TE11
SGM-08A3G14B SGM-03LB4CL SGM-02V312 SGM-A3B314
SGM-04A314P SGM-01A314P SGM-08AA12 SGM-01A314
SGM-A3B312 SGM-08V314 SGM-08A312P SGM-02BW14B
SGM-04A312 SGM-04V314 SGM-02VGNK11 aSGM-01VGNK22
SGM-01VGNK11 SGMAH-02BAA4C SGMAH-01BAA41 SGMAH-01BAA4C
SGMAH-A5A1AG72B SGMAH-01AAAGB61 SGMAH-01A1A41 SGMAH-02A1A2C
SGMAH-03AAA-SY11 SGMAH-A5AAA2B SGMAH-02AAA2C SGMAH-04A1A2B
SGMAH-A5AAA21 SGMAH-03ABA-SY13 SGMAH-02A1A-FJ25
SGMAH-02ABA-SY13 SGMAH-02BAA-TF11 SGMAH-A8AAAGB61
SGMAH-02A1A6C SGMAH-02A1A-HL11
SGMAH-02ABA-SY11 SGMAH-02A1A4C SGMAH-02AAA4B SGMAH-02BAA41
SGMAH-02BAA21 SGMAH-A6AAA4C SGMAH-A3AAA41 SGMAH-01AAA21
SGMAH-08AAA21 SGMAH-08AAF41 SGMAH-02AAA41 SGMAH-02AAA2
কার্যমান অবস্থা
অবস্থান কন্ট্রোল মোড I / O সংকেত ইন্টিগ্রেটেড ফাংশন
পারফরম্যান্স ইনপুট সংকেত পারফরম্যান্স ইনপুট সংকেত
স্পিড কন্ট্রোল রেঞ্জ
অপারেটিং / স্টোরেজ তাপমাত্রা
অপারেটিং / স্টোরেজ আর্দ্রতা উচ্চতা
কম্পন ওক প্রতিরোধ
0 থেকে 55 ° C / -20 থেকে + 85 ডিগ্রি সেন্টিগ্রেড
90% আরএইচ অথবা কম (অ-ঘনীভূত)
1000 মি বা কম 4.9 মি / সেক ২ / 19.6 মি / সেকেন্ড
লোড ভ্যারিয়েন্স
ভোল্টেজ ভ্যারিয়েন্স
তাপমাত্রা ভ্যারিয়েন্স
ফ্রিকোয়েন্সি বৈশিষ্ট্য
টর্চ কন্ট্রোল নির্ভুলতা (পুনর্ব্যবহারযোগ্যতা)
নরম শুরু সময় সেটিং
রেফারেন্স ভোল্টেজ
ইনপুট প্রতিবিম্ব
সার্কিট টাইম কনস্ট্যান্ট
রেফারেন্স ভোল্টেজ
ইনপুট প্রতিবিম্ব
সার্কিট টাইম কনস্ট্যান্ট
বায়াস সেটিং
ফরওয়ার্ড ক্ষতিপূরণ পরিশোধ করুন
অবস্থান সম্পূর্ণ প্রস্থ সেটিং
ইনপুট পালস প্রকার
ইনপুট পালস ফরম
ইনপুট পালস ফ্রিকোয়েন্সি
নিয়ন্ত্রণ সংকেত
অবস্থান সংকেত আউটপুট
ক্রমিক ইনপুট সিগন্যাল
ক্রম আউটপুট সিগন্যাল
ইন্টারফেস
1: এন যোগাযোগ
অক্ষ ঠিকানা সেট
ক্রিয়াকলাপ
অটো টানিং ফাংশন
ডাইনামিক ব্রেক (ডিবি)
রিজেন্টারি প্রসেসিং
Overtravel (OT) প্রতিরোধ ফাংশন
এনকোডার বিভাজক ফাংশন
ইলেক্ট্রনিক গিয়ারিং
অভ্যন্তরীণ গতি সেটিং ফাংশন
প্রতিরক্ষামূলক ফাংশন
তত্ত্বাবধানের জন্য এনালগ মনিটর কার্যাবলী
প্রদর্শন ফাংশন
অন্যান্য গতি
ভ্যারিয়েন্স স্পিড
উল্লেখ
ইনপুট টর্কে
রেফারেন্স ইনপুট
কমান্ড পালস
যোগাযোগমন্ত্রী
1: 5000 (নিম্ন সীমাটি টর্চ লোড এ থামাতে না পরিসীমা মধ্যে হয়।)
0 থেকে 100% লোডের সময়: ± 0.01% সর্বোচ্চ। (রেট গতিতে)
অনুপাতকৃত ভোল্টেজ ± 10%: 0% (রেট গতিতে)
২5 ± ২5 ডিগ্রী সিঃ ± 0.1% সর্বোচ্চ। (রেট গতিতে)
400 হেক্টর (JL = JM এ)
± 2%
0 থেকে 10 সেকেন্ড (এক্সিলারেশন, ডিলারেশন প্রতিটি সেট করা যেতে পারে।)
প্রায়. 14kΩ
প্রায়. 14kΩ
প্রায়. 47μs
0 থেকে 450 মিনিট -1 (সেটিং রেজল্যুশন: 1 মিনিট -1)
0 থেকে 100% (সেটিং রেজল্যুশন: 1%)
0 থেকে 250 কমান্ড ইউনিট (রেজোলিউশন নির্ধারণ: 1 কমান্ড ইউনিট)
লাইন ড্রাইভার (5V স্তর), খোলা সংগ্রাহক (5V বা 12 স্তর)
0 থেকে 500 কিলো পিপিএস (খোলা সংগ্রাহক এ সর্বোচ্চ 200 কেপিপিএস)
পরিষ্কার সংকেত (ইনপুট নাড়ি রেফারেন্স পালস হিসাবে একই)
এ-ফেজ, বি-ফেজ, সি-ফেজ, (এস-ফেজ): লাইন ড্রাইভার আউটপুট এস-ফেজ শুধুমাত্র নিখুঁত এনকোডারের জন্য।
Servo বিপদাশঙ্কা, এলার্ম কোড (3 বিট আউটপুট): CN1 আউটপুট টার্মিনাল স্থির হয়।
-
± 6VDC (ইতিবাচক রেফারেন্স যদি প্যারেন্ট মোটর ঘূর্ণন) রেট গতিতে: ডেলিভারি সেট করুন
পরিবর্তনশীল সেটিং সীমা: ± 2 থেকে ± 10VDC রেট গতি / সর্বোচ্চ ইনপুট ভোল্টেজ: ± 12V
± 3VDC (ইতিবাচক রেফারেন্স যদি ইতিবাচক রেফারেন্স ফরোয়ার্ড ঘূর্ণন) রেট গতিতে: ডেলিভারি সেট করুন
পরিবর্তনশীল সেটিং পরিসীমা: ± 1 থেকে ± 10VDC রেট ঘূর্ণন সঁচারক বল রেফারেন্স
পালস ট্রেন, 90 ° ফেজ স্থানচ্যুতি, 2-ফেজ পালস (এ-ফেজ বি-ফেজ), বা সাইন ইন করুন
সিসিডব্লিউ / সিডব্লিউ পাল্স ট্রেন
Servo ON, P নিয়ন্ত্রণ (বা নিয়ন্ত্রণ মোড স্যুইচিং, শূন্য ক্ল্যাম্প, কমান্ড পালস ইনহাবিট), ফরোয়ার্ড / বিপরীত রান
নিষ্ক্রিয়, অ্যালার্ম রিসেট, বর্তমান সীমা ফরোয়ার্ড / বিপরীত (বা অভ্যন্তরীণ গতি স্যুইচিং)
স্থিতি প্রদর্শন, ব্যবহারকারী স্থায়ী সেটিং, মনিটর প্রদর্শন, বিপদাশঙ্কা ট্র্যাকব্যাক প্রদর্শন, JOG চালান / অটোটুনিং অপারেশন,
এবং গতি / টর্চ রেফারেন্স সংকেত জন্য গ্রাফিক ফাংশন, ইত্যাদি
Overcurrent, overvoltage, অপর্যাপ্ত ভোল্টেজ, ওভারলোড, প্রধান বর্তনী সেন্সর ত্রুটি, heatsink ওভারহ্যাট, পাওয়ার ফেজ
ক্ষতি, ওভারফ্লো, overspeed, এনকোডার ত্রুটি, পলায়ন, সিপিইউ ত্রুটি, প্যারামিটার ত্রুটি ইত্যাদি।
সংযোগ বিপরীত, শূন্য অনুসন্ধান, স্বয়ংক্রিয় মোটর বৈষম্য ফাংশন, এবং
