রিডান্ডান্ট পাওয়ার সাপ্লাই মডিউল জিই Fanuc IC200MDL650 ইনপুট মাইক্রো কন্ট্রোলার কন্ট্রোল মডিউল
মডিউল বৈশিষ্ট্য
পয়েন্টগুলি IC200MDL640, বিক্সিওআইআইএস 16২4: 16 (২ টি গোষ্ঠী)
IC200MDL650, BXIOID3224: 32 (8 টি গ্রুপের 8 টি)
মডিউল আইডি IC200MDL640, BXIOIS1624: এফএফএফএফ 8008
IC200MDL650, BXIOID3224: 80088008
যুক্তিবিজ্ঞান (অপটিক্যাল) এবং ফ্রেম স্থল ব্যবহারকারী ইনপুট: 250VAC
একটানা; 1 মিনিটের জন্য 1500VAC
গ্রুপ গ্রুপ: 250VAC ক্রমাগত; 1 মিনিটের জন্য 1500VAC
বিচ্ছিন্নতা: পয়েন্ট থেকে: কেউ না
LED সূচক প্রতি বিন্দু এক LED পৃথক পয়েন্ট চালু / বন্ধ অবস্থা দেখায়
ওকে LED নির্দেশ করে ব্যাকপ্ল্যান পাওয়ারটি উপস্থিত
ব্যাকপ্লেন বর্তমান
খরচ (5 ভি আউটপুট)
IC200MDL640, BXIOIS1624: ২5 এমএ সর্বোচ্চ
IC200MDL650, BXIOID3224: 50mA সর্বোচ্চ
বাহ্যিক শক্তি সরবরাহ কেউ না
থার্মাল derating IC200MDL640, BXIOIS1624: কোন derating
IC200MDL650, BXIOID3224: চার্ট দেখুন
কনফিগারেশন প্যারামিটার ইনপুট প্রতিক্রিয়া বার
ইনপুট বৈশিষ্ট্য
ইনপুট ভোল্টেজ 0 থেকে + 30 VDC, + 24VDC নামমাত্র
রাষ্ট্র ভোল্টেজে +15 থেকে + 30 ডিগ্রী ডিগ্রি
রাষ্ট্র ভোল্টেজ 0 থেকে + 5 ভিডিসি বন্ধ
রাষ্ট্র বর্তমান 2.0 থেকে 5.5 এমএ
বন্ধ বর্তমান বর্তমান 0 থেকে 0.5mA
প্রতিক্রিয়া সময় 0.5ms সর্বাধিক
প্রতিক্রিয়া সময় বন্ধ
কনফিগারযোগ্য ফিল্টার সময় 0 ms, 1.0ms (ডিফল্ট), অথবা 7.0ms
ইনপুট বিকিরণ সর্বোচ্চ 10kOhms
অন্যান্য সুপরিচিত পণ্য
| Yasakawa মোটর, ড্রাইভার SG- | মিত্সুবিশি মোটর এইচ সি-, হা- |
| ওয়েস্টিংহাউস মডিউল 1 সি-, 5 এক্স- | এমারসন ভিই-, কেজে- |
| হানিওয়ের টিসি-, টি কে- | জিই মডিউল আইসি - |
| Fanuc মোটর A0- | Yokogawa ট্রান্সমিটার EJA- |
যোগাযোগ করুন: Anna
ই-মেইল: জ্ঞানলংকেজি@163.com
সেলফোন: + 0086-13534205279
আলাদা ইনপুট মডিউল IC200MDL640 এবং BXIOID1624 দুটি পৃথক 8 টি পৃথক সামগ্রী সরবরাহ করে।

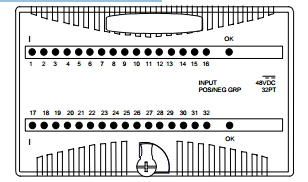

আলাদা ইনপুট মডিউল IC200MDL650 (নীচে দেখানো হয়েছে) এবং BXIOIX3224 8 টি পৃথক সামগ্রীগুলির চারটি গ্রুপ সরবরাহ করে।
প্রতিটি গ্রুপ ইনপুট হয় ইতিবাচক লজিক ইনপুট যা বর্তমান ইনপুট ডিভাইস থেকে প্রাপ্ত এবং সাধারণ, বা নেতিবাচক-লজিক ইনপুট যা বর্তমান এবং ফিরে থেকে বর্তমান পাওয়া বর্তমান ফিরে
ইনপুট ডিভাইস বর্তমান। ইনপুট ডিভাইস ইনপুট টার্মিনাল এবং সাধারণ টার্মিনাল মধ্যে সংযুক্ত করা হয়।
LED নির্দেশক
স্বতন্ত্র সবুজ LEDs প্রতিটি ইনপুট বিন্দুর উপর / বন্ধ অবস্থা ইঙ্গিত। সবুজ ঠিক আছে LED যখন backplane শক্তি মডিউল উপস্থিত হয়।
প্রাক ইনস্টলেশনের চেক
ক্ষতি জন্য সমস্ত শিপিং পাত্রে যত্নপূর্বক পরিদর্শন করা। যদি কোনো সরঞ্জাম ক্ষতিগ্রস্ত হয়, তাহলে বিতরণ পরিষেবাটি অবিলম্বে জানিয়ে দিন। বিতরণ পরিষেবা দ্বারা পরিদর্শন জন্য ক্ষতিগ্রস্ত গ্রেপ্তার পাত্রে সংরক্ষণ করুন। পরে
সরঞ্জাম আনপ্যাক করা, সব সিরিয়াল নম্বর রেকর্ড। জাহাজের কন্টেইনার এবং প্যাকিং উপাদান সংরক্ষণ করুন যদি এটি সিস্টেমের কোন অংশ পরিবহন বা জাহাজের প্রয়োজন হয়।
বিপজ্জনক অবস্থানগুলিতে ইনস্টলেশন
• ক্লাস I, GROUPS A, B, C & D, DIV- এর রেফারেন্সের সাথে লেবেলযুক্ত সরঞ্জাম। 2 টি খারাপ জায়গাগুলি ক্লাস I এ ব্যবহার করার জন্য উপযুক্ত, বিভাগ 2, গ্রুপ A, B,
সি, ডি বা অ-মারাত্মক অবস্থানগুলি শুধুমাত্র
• সতর্কবাণী - এক্সসোনেশান হ্যাজার্ড - কম্পোনেন্টের আদানপ্রদান ক্লাস I, বিভাগ 2;
• সতর্কবাণী - এক্সস্লোশন হ্যাজার্ড - যখন বিপজ্জনক অবস্থানে, প্রতিস্থাপন বা ওয়্যারিং মোডগুলির আগে শক্তি বন্ধ করুন; এবং
• সতর্কবাণী - এক্সপ্লোসেশন হ্যাজার্ড - ডিস্ক নাটকগুলি ছাড়াও ডিভাইসগুলি নিষ্ক্রিয় করা হয়েছে যা বন্ধ করা হয়েছে অথবা অঞ্চলটি ননজার্দৌস হতে হবে।

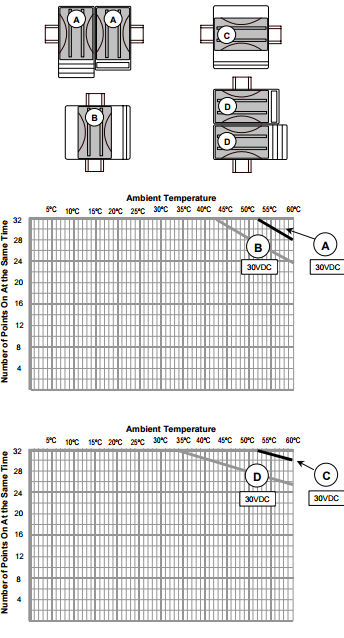

থার্মাল ডিলিং
16-বিন্দু মডিউল, অথবা ২4 ডিগ্রি পডের মডিউলগুলির জন্য কোনও রেওয়ায়েন্সে কোনও উপাখ্যানের প্রয়োজন হয় না।
30 বিন্দুতে 32-বিন্দু মডিউলের জন্য একই সময়ে যে পয়েন্টগুলি থাকতে পারে সেগুলি পরিবেষ্টিত তাপমাত্রা, বহিরাগত ভোল্টেজ এবং মডিউল ও ডিআইএল রেলপথের উপর নির্ভর করে
পণ্য পুনর্বিবেচনা ইতিহাস
IC200MDL640G / BXIOID1624G
IC200MDL650G / BXIOID3224G
অক্টোবর 2008 আপডেট পাওয়ার সাপ্লাই ওকে
সংকেত সার্কিটের
IC200MDL640F / BXIOID1624F
IC200MDL650F / BXIOID3224F
এপ্রিল 2005 latching উন্নতি
পদ্ধতি
IC200MDL640E
IC200MDL650E
এপ্রিল 2004 V0 প্লাস্টিক পরিবর্তিত জন্য জন্য
মডিউল হাউজিং
BXIOID1624E
BXIOID3224E
জানুয়ারী 2004 জন্য V0 প্লাস্টিক পরিবর্তিত
মডিউল হাউজিং ATEX
গ্রুপ 2 জন্য অনুমোদন
বিভাগ 3 অ্যাপ্লিকেশন
IC200MDL640D
IC200MDL650D
জানুয়ারী 2004 ATEX অনুমোদন গ্রুপ 2 জন্য
বিভাগ 3 অ্যাপ্লিকেশন
IC200MDL640C / BXIOID1624C
IC200MDL650C / BXIOID3224C
নভেম্বর 1999 অপারেশন সহ অপারেশন
নেতিবাচক লজিক ইনপুট
IC200MDL640A / BXIOID1624A
IC200MDL650A / BXIOID3224A
সেপ্টেম্বর 1998 মূল
32 ইনপুটগুলি 8 এর গ্রুপ গঠন করে। প্রতিটি গ্রুপের একটি সাধারণ সংযোগ রয়েছে। প্রতিটি গ্রুপ ইতিবাচক বা নেতিবাচক লজিক ইনপুট জন্য ওয়্যার্ড হতে পারে। দ্রষ্টব্য: নেতিবাচক-লজিক কার্যকারিতা মডিউল সংস্করণ- C বা উচ্চতর প্রয়োজন।
16-বিন্দু মডিউলগুলির জন্য, যদি অতিরিক্ত বুট করা টার্মিনাল প্রয়োজন হয়, তবে B টার্মিনাল একটি শর্টিং বার ব্যবহার করে উপলব্ধ করা যাবে। শর্টিং বারটি সর্বোচ্চ ২ টি অ্যামপিএস প্রতি বিন্দু ধারণ করে। একটি shorting বার ব্যবহার সম্পর্কে তথ্য জন্য VersaMax I / O মডিউল ম্যানুয়াল, GFK-1504 দেখুন।

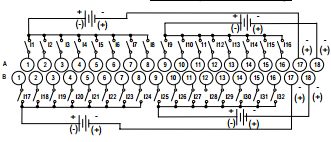

টার্মিনাল দুই সারির ক্যারিয়ারের জন্য ওয়্যারিং সংযোগগুলি নীচে দেখানো র বি সংযোগ 32-বিন্দু মডিউল জন্য শুধুমাত্র

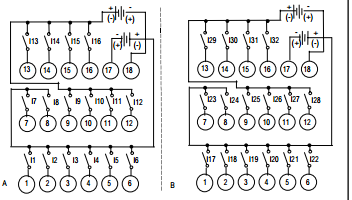

তিন সারির টার্মিনাল সাইডের সাথে ক্যারিয়ারের জন্য সংযোগের সংযোগগুলি নিচে দেখানো হয়েছে শুধুমাত্র 32-বিন্দু মডিউল জন্য
