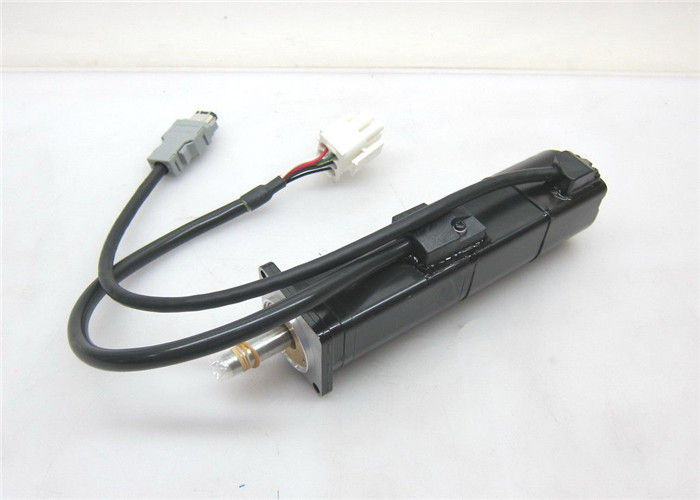

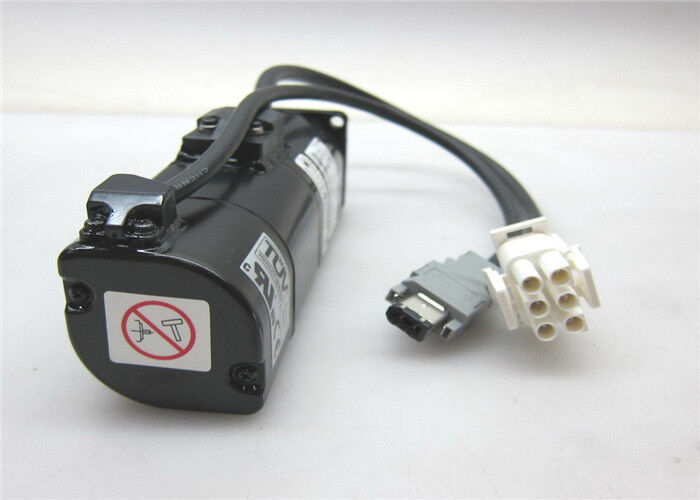

ইয়াসকা বিদ্যুৎ অসিঙ্ক্রোনাস সার্ডো মোটর 100 ওয়াট এসজিএমএএইচ -01এএএ 4 সি

ইন্ডাস্ট্রিয়াল সার্ভো মোটর ইয়াসকাওয়া ইলেকট্রিক SGMAH-01AAA4C এসি সার্ভো মোটর অ্যাসেম্বলি 0.91A




আইটেম সুনির্দিষ্ট
· মডেল নম্বর: SGMAH-01AAA4C
· পাওয়ার সাপ্লাই:এসি
· মোটর প্রকার: শিল্প কম্পিউটার এবং আনুষাঙ্গিক
· পণ্যের অবস্থা:স্টক
· ইনস্টল স্টাইল: প্লাগ-ইন
· ফ্রিকোয়েন্সি: উচ্চ ফ্রিকোয়েন্সি
· ফাংশন: পাওয়ার ট্রায়োড
· নির্মাণ: পয়েন্ট যোগাযোগের ধরন
· গঠন: PNP
· বিশেষ ফাংশন: কমন পয়েন্ট কন্টাক্ট ডায়োড
· ব্যবহার: আলো-নির্গত ডায়োড
· প্রকার: শিল্প কম্পিউটার ও আনুষাঙ্গিক




সার্ভোমোটর প্রকার:SGMAH সিগমা II
উৎপাদনের হার:100W (0.13HP)
পাওয়ার সাপ্লাই:200V
এনকোডার স্পেসিফিকেশন:13-বিট (2048 x 4) ইনক্রিমেন্টাল এনকোডার;স্ট্যান্ডার্ড
রিভিশন লেভেল:স্ট্যান্ডার্ড

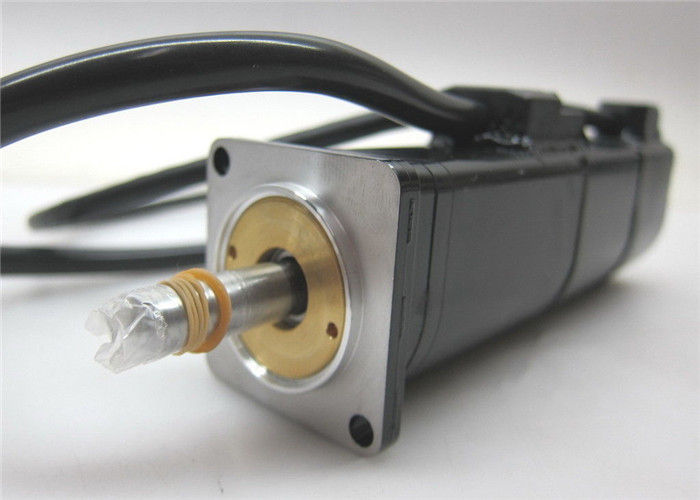

খাদ স্পেসিফিকেশন:কীওয়ে সহ সোজা শ্যাফ্ট (সংশোধন স্তর N এর সাথে উপলব্ধ নয়)
আনুষাঙ্গিক:24VDC ব্রেক সহ স্ট্যান্ডার্ড
বিকল্প:কোনোটিই নয়
প্রকার:কোনটি











গতি নিয়ন্ত্রণের জন্য আদর্শ সার্ভো পরিবার।
দ্রুত প্রতিক্রিয়া, উচ্চ গতি, এবং উচ্চ
সঠিকতা.
• 6টি ভিন্ন ডিজাইনের একটি সম্পূর্ণ পরিসীমা প্রদান করে
সার্ভো মোটর পাওয়ার, গতি এবং মেটাতে
প্রতিটি অ্যাপ্লিকেশনের জন্য কর্মক্ষমতা প্রয়োজন।
• ৩ সেকেন্ডের মধ্যে পিক টর্ক ৩০০% নামমাত্র
• সার্ভো ড্রাইভ দ্বারা স্বয়ংক্রিয় মোটর স্বীকৃতি
• IP67 এবং খাদ তেল সীল উপলব্ধ
• উচ্চ রেজোলিউশন এনকোডার
• পরম মাল্টিটার্ন এনকোডার সমাধান
• কম্প্যাক্ট নকশা এবং শক্তিশালী নির্মাণ
রেটিং
• 230 VAC 30 W থেকে 1.5k W
(0.09 থেকে 4.77 Nm পর্যন্ত টর্ক রেট করা হয়েছে)
• 400 VAC 300 W থেকে 55 kW পর্যন্ত
(0.95 Nm থেকে 350 Nm পর্যন্ত টর্ক রেট করা হয়েছে)






ফলিত ভোল্টেজ 230 V 400 V
সার্ভো মোটর মডেল SGMPH- @ 01A@ 02A@ 04A@ 08A@ 15A@ 02D@ 04D@ 08D@15D@
রেটেড আউটপুট W 100 200 400 750 1500 200 400 750 1500
রেটেড টর্ক N·m 0.318 0.637 1.27 2.39 4.77 0.637 1.27 2.39 4.77
তাত্ক্ষণিক পিক টর্ক N·m 0.955 1.91 3.82 7.16 14.3 1.91 3.82 7.16 14.3
রেট করা বর্তমান A (rms) 0.89 2.0 2.6 4.1 7.5 1.4 1.4 2.6 4.5
তাত্ক্ষণিক সর্বোচ্চ।বর্তমান A (rms) 2.8 6.0 8.0 13.9 23.0 4.6 4.4 7.8 13.7
রেট করা গতি মিন-১৩০০০
সর্বোচ্চগতি সর্বনিম্ন-15000
টর্ক ধ্রুবক N·m/A (rms) 0.392 0.349 0.535 0.641 0.687 0.481 0.963 0.994 1.14
জড়তার রটার মোমেন্ট (JM) kg·m2x10-4 0.0491 0.193 0.331 2.10 4.02 0.193 0.331 2.10 4.02
জড়তার অনুমতিযোগ্য লোড মুহূর্ত (JL) একাধিক (JM) 25 15 7 5 15 7 5
রেটেড পাওয়ার রেট kW/s 20.6 21.0 49.0 27.1 56.7 21.0 49.0 27.1 56.7
রেট করা কৌণিক ত্বরণ rad/s2 64800 33000 38500 11400 11900 33000 38500 11400 11900
প্রযোজ্য এনকোডার স্ট্যান্ডার্ড ইনক্রিমেন্টাল এনকোডার (13 বিট)
অপশন ইনক্রিমেন্টাল/এবসোলুট এনকোডার (16 বিট)
জড়তার ব্রেক মোমেন্ট জে kg·m2x10-4 0.029 0.109 0.875 0.109 0.875 বেসিক স্পেসিফিকেশন
সময় রেটিং ক্রমাগত
নিরোধক শ্রেণী ক্লাস B
পরিবেষ্টিত তাপমাত্রা 0 থেকে +40 °সে
পরিবেষ্টিত আর্দ্রতা 20 থেকে 80% (অ ঘনীভূত)
ভাইব্রেশন ক্লাস 15 µm বা তার নিচে
ঘের সম্পূর্ণরূপে-ঘেরা, স্ব-ঠান্ডা, IP55 (শ্যাফ্ট খোলা ব্যতীত)
কম্পন প্রতিরোধের কম্পন ত্বরণ
