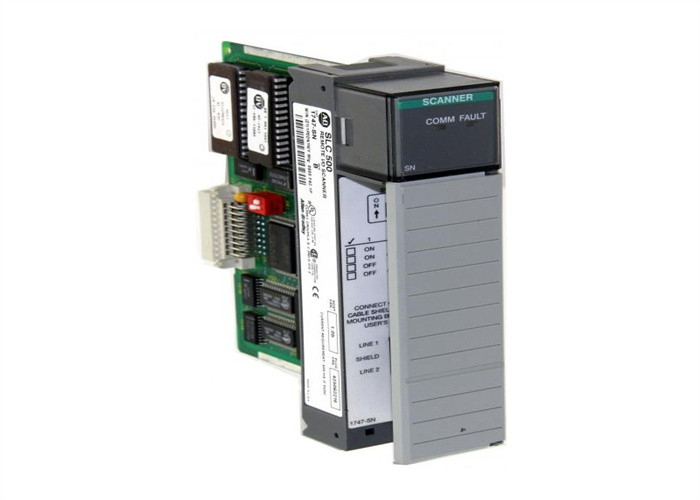

AB 1747-SN রিমোট I/O স্ক্যানিং মডিউল ডিজিটাল I/O মডিউল নতুন

এর বৈশিষ্ট্যAB 1747-SN দূরবর্তী I/O স্ক্যানিং মডিউল

১৭৪৭-এসএন একটি এবি যোগাযোগ মডিউল যা প্যানেলভিউ গ্রাফিক অপারেটর টার্মিনাল, বার্তা প্রদর্শন,SLC500 নিয়ামক, অন্যান্য প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) এবং তৃতীয় পক্ষের ডিভাইস যেমন গেটওয়ে এবং প্রোটোকল রূপান্তরকারী। এই যোগাযোগ মডিউলটি বিশেষভাবে একটি স্ক্যানার মডিউল,I/O স্ট্যাটাস আপডেট করার জন্য সামঞ্জস্যপূর্ণ RIO অ্যাডাপ্টার মডিউলগুলির সাথে যোগাযোগ, রিও নেটওয়ার্কের মাধ্যমে বার্তা এবং ডায়াগনস্টিক।

১৭৪৭-এসএন-এ একটি (১) রিও যোগাযোগ পোর্ট রয়েছে। এই পোর্টটি একটি থ্রি (৩) পিন টার্মিনাল যা বেলডেন ৯৪৬৩ ক্যাবলের মতো একটি নির্দিষ্ট যোগাযোগ ক্যাবলের প্রয়োজন। RIO protocol may be implemented physically at a maximum wire length of 3050 meters or 1050 ft where supported connections are up to Sixteen (16) devices when operating in normal mode and Thirty-Two (32) devices in complementary modeএই স্ক্যানার মডিউলটি ৩০৪৮ মিটার দৈর্ঘ্যের ক্যাবল দিয়ে ৫৭.৬ কিলোবাইট এবং ৭৬২ মিটার দৈর্ঘ্যের ক্যাবল দিয়ে ২৩০.৪ কিলোবাইট গতিতে তথ্য প্রেরণ করতে সক্ষম।ডিভাইসগুলি একটি 82 ওহম প্রতিরোধক ব্যবহার করে উভয় প্রান্তে শেষ হয়ে ডেজি-চেইন টোপোলজিতে সংযুক্ত করা হয়.

১৭৪৭-এসএন এসএলসি৫০০ কন্ট্রোলারের ডাউনলোড, আপলোড এবং কমিশনিং পাশাপাশি নেটওয়ার্কের সংযুক্ত গ্রাফিক টার্মিনালে ডেটা স্থানান্তরকে সমর্থন করে। এটি রিমোট আই / ও পাসথ্রুকেও সমর্থন করে।

1747-এসএন 3048 মিটার (10,000 ফুট) দৈর্ঘ্যের একটি তারের মাধ্যমে 57,6 কেবিউডের হারে এবং 230 হারে যোগাযোগ চ্যানেলে তথ্য স্থানান্তর করতে নোডের বর্ধিত ক্ষমতা ব্যবহার করে।4 কেবিউড একটি 82 ওহম সমাপ্তি প্রতিরোধক ব্যবহার করে 762 মিটার (2500 ফুট) তারের সর্বোচ্চ দূরত্ব মাধ্যমেনোটের অ-প্রসারিত ক্ষমতা দিয়েও তথ্য প্রেরণ করা হয় ৫৭.৬ কিলোওয়াট এবং ২৩০.৪ কিলোওয়াট গতিতে ৩০৪৮ মিটার (১০,৫০ মিটার) ক্যাবল দূরত্বের মাধ্যমে।000 ফুট) এবং 762 মিটার (2500 ফুট) একটি 82-ওহম 1/2 ওয়াট সমাপ্তি প্রতিরোধক ব্যবহার করেএটিতে চারটি বাউন্ড রেট রয়েছে এবং এটি বাউন্ড রেট নির্বাচন করার জন্য 2 টি ডিআইপি সুইচ (সুইচ 1 এবং 2) ব্যবহার করে। The 1747-SN’s operating temperature range is between 0 and 60 degrees Celsius at 5 to 95% humidity without condensation and it has a non-operational temperature between -40 degrees Celsius and 85 degrees Celsius.
