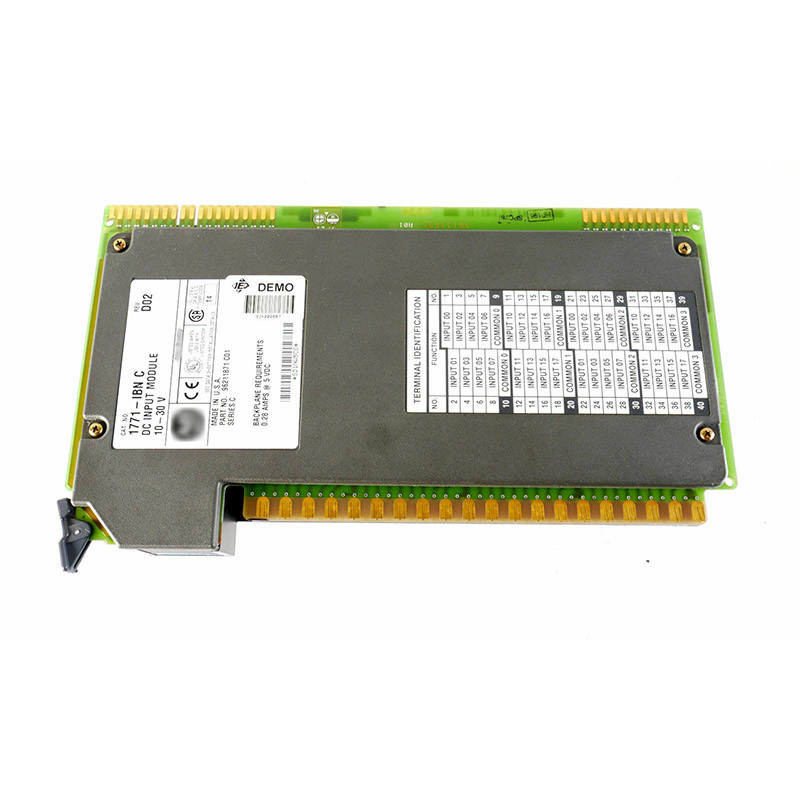

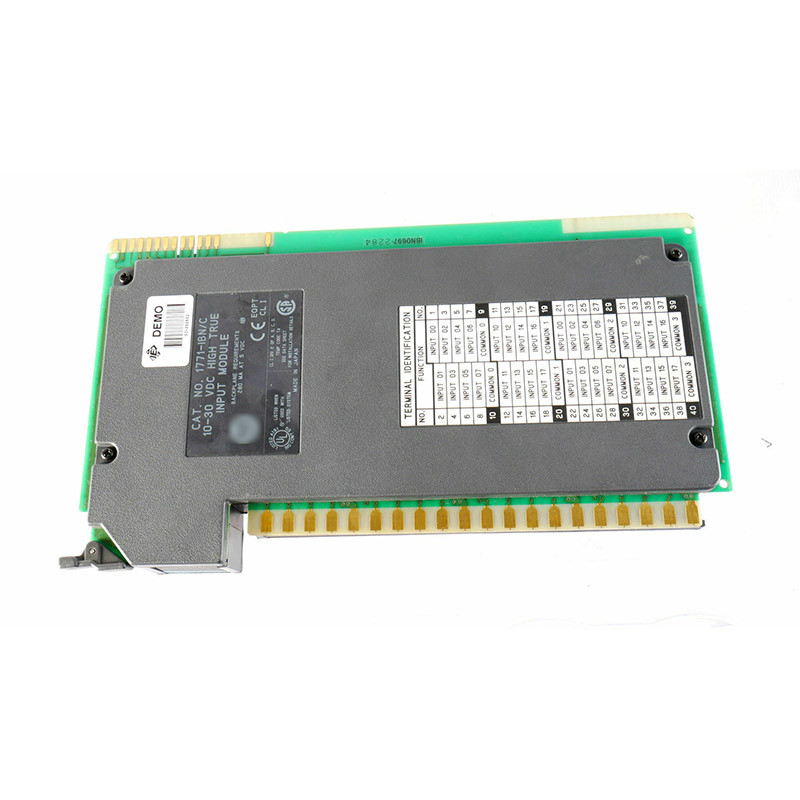

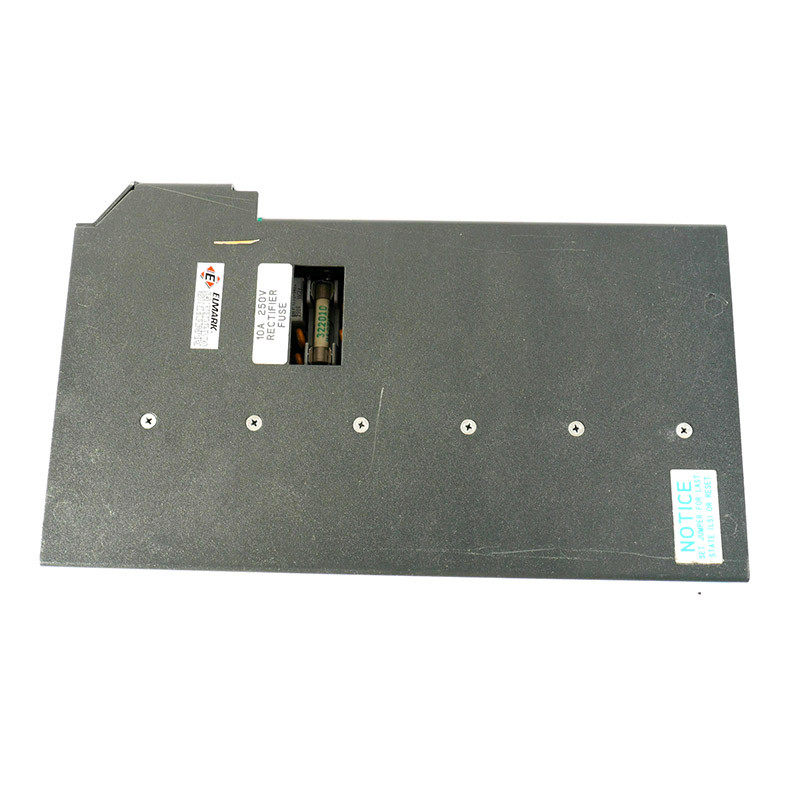

পিএলসি 5 ডিসক্রিট ইনপুট মডিউল 32 ইনপুট চ্যানেল অ্যালেন ব্র্যাডলি 1771-আইবিএন
বিস্তারিত পণ্যের বর্ণনা
| ব্র্যান্ড: |
এবি |
মডেল: |
1771-আইবিএন |
| মডিউল টাইপ: |
ডিজিটাল ডিসি ইনপুট মডিউল |
ইনপুট সংখ্যা: |
32 ইনপুট (8 এর 4 সেট) |
| সাধারণ এসি সিগন্যাল বিলম্ব (বন্ধ): |
20 (+/- 15) মি.সে |
সাধারণ DC সংকেত বিলম্ব (চালু): |
6 (+/- 2) ms (ডিজিটাল ফিল্টার) |
| বিশেষভাবে তুলে ধরা: |
পিএলসি 5 ডিসক্রিট ইনপুট মডিউল, 32 চ্যানেল ডিসক্রিট ইনপুট মডিউল, অ্যালেন ব্র্যাডলি 1771-আইবিএন |
AB 1771-IBN PLC5 ডিস্ক্রিট ইনপুট মডিউল ত্রিশ-দুই (32) ইনপুট
চ্যানেল ১৭৭১-আইবিএন-এর জন্য প্রযুক্তিগত বিবরণ
| সাধারণ এসি সিগন্যাল বিলম্ব (বন্ধ) |
20 (+/- 15) এমএস |
| ওয়্যারিং আর্ম |
১৭৭১-ডব্লিউএন |
| সাধারণ ডিসি সিগন্যাল বিলম্ব (অফ) |
N/A |
| সাধারণ ডিসি সিগন্যাল বিলম্ব (চালু) |
6 (+/- 2) এমএস (ডিজিটাল ফিল্টার) |
| ম্যাক্স ডিসি অফ-স্টেট স্ট্রিম |
1.৭ মিলিঅ্যাম্পার |
| ব্যাকপ্লেনে বর্তমান |
২৮০ মিলিঅ্যাম্পার |
| ডিসি অপারেটিং ভোল্টেজ |
১০-৩০ ভোল্ট |
| ইনপুট সংখ্যা |
32 ইনপুট (8 টির 4 সেট) |
| মডিউল প্রকার |
ডিজিটাল ডিসি ইনপুট মডিউল |
| পার্ট নম্বর/ক্যাটালগ নম্বর। |
১৭৭১-আইবিএন |
| সাধারণ ডিসি সিগন্যাল বিলম্ব (অফ) |
N/A |
| ওয়্যারিং আর্ম |
১৭৭১-ডব্লিউএন |
| ব্র্যান্ড |
এ বি |
প্রায় ১৭৭১-আইবিএন
AB 1771-IBN হল বুলেটিন 1771 পণ্য পরিবারের একটি 24VDC বিচ্ছিন্ন ইনপুট মডিউল।এই মডিউল একটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) মডিউল যা সুইচগুলির মতো বাহ্যিক সংকেত ডিভাইসগুলির সাথে ইন্টারফেস করতে ব্যবহৃত হয়, সেন্সর, সহায়ক পরিচিতি যা 24VDC ভোল্টেজ বা 10-30VDC এর পরিসীমা সহ সংকেত ভোল্টেজের প্রবাহকে অনুমতি দেয়।
১৭৭১-আইবিএন-এ ৩২ টি ইনপুট চ্যানেল রয়েছে যার নামমাত্র ইনপুট পরিসীমা ৪.৭ এমএ @ ১০ ভিডিসি বা ১৫.৬ এমএ @ ৩০ ভিডিসি। এর সর্বনিম্ন অফ-স্টেট বর্তমান ১.৭ এমএ @ ৫ ভিডিসি।এই মডিউলের প্রতিটি চ্যানেলের অফ-স্টেট ভোল্টেজ 5VDC, সর্বাধিক এবং 10VDC এর অন-স্টেট ভোল্টেজ, সর্বনিম্ন। মডিউলটির ইনপুট সিগন্যাল বিলম্ব 6 এমএস +/- 2 এমএস কম থেকে উচ্চ এবং উচ্চ থেকে কম প্রসারণ। এটির 16.4 ওয়াট পাওয়ার অপচয় রয়েছে,সর্বোচ্চ এবং তাপীয় বিচ্ছিন্নতা 53.3 BTU/Hr সর্বোচ্চ এবং ন্যূনতম 5.1 BTU/hr ন্যূনতম বিলুপ্তি। এই মডিউলের ব্যাকপ্লেন বর্তমানের খরচ সর্বোচ্চ 5VDC এ 280 mA।
এই ইনপুট মডিউলের সাথে সিগন্যাল ডিভাইসগুলি শেষ করার সময়, উপযুক্ত তারের আকার 0.25-2.5 মিমি বর্গ (22...14 AWG) 75 °C (167 °F) বা তার বেশি নিরোধক ক্ষমতা এবং 1 এর সর্বাধিক নিরোধক বেধ সহ সলিড বা স্ট্রংড তামা তার.2 মিমি (3/64 ইঞ্চি) এর জন্য একটি ফিল্ড ওয়্যারিং আর্ম প্রয়োজন যা ক্যাটালগ নম্বর 1771-ডাব্লুএন সহ ওয়্যারিং আর্ম স্ক্রু টর্চ 1.0 এন-মিটার। এটিতে একটি খোলা টাইপ কেস রয়েছে।
১৭৭১-আইবিএনটি RSLogix5 প্রোগ্রামিং সফটওয়্যার ব্যবহার করে কনফিগার করা হয়েছে যা পুরো PLC5 পণ্য পরিবারের জন্য প্রোগ্রামিং সফটওয়্যার।1771-আইবিএন 32 বিট রেজিস্টার ব্যবহার করে যা মডিউলের প্রতিটি চ্যানেলকে সরাসরি উপস্থাপন করেএছাড়াও, ১৭৭১-আইবিএন-এ ইনপুট চ্যানেলগুলির প্রত্যেকটির জন্য নিবেদিত ত্রিশ-দুই (32) এলইডি সূচক রয়েছে।
এটি সরাসরি পিএলসি ডেটা টেবিলের সংশ্লিষ্ট বিটগুলির অবস্থা নিয়ন্ত্রণ করে। এটি পিএলসি নিয়ন্ত্রণ ব্যবস্থায় ইনপুট যোগ করার জন্য স্থান সাশ্রয়কারী উপায়গুলির সাথে একটি মডুলার নকশা সরবরাহ করে।এটা একটি 1771-WN তারের হাত সঙ্গে আসে মডিউল সংযোগ বিচ্ছিন্ন করার প্রয়োজন অপসারণ প্রতিস্থাপন করার জন্যএটি একটি সিরিজ সি মডিউল এবং 1/2 এবং 1-স্লট I / O অ্যাড্রেসিং সমর্থন করে। এটি সোর্স-সুইচিং ডিভাইস যেমন শুকনো-যোগাযোগ সুইচ, ইলেক্ট্রো-মেকানিক্যাল ট্রান্সমিটার,এবং প্যানেল সুইচিং ডিভাইস যেমন সেলেক্টর সুইচ এবং চাপ বোতাম.
১৭৭১-আইবিএন মডিউলটিতে ১০-৬০ ভি ডিসি সিঙ্ক (সোর্স লোড) ভোল্টেজ বিভাগের সাথে ৩২ টি (৮ টি সেট) ইনপুট রয়েছে। এর অপারেটিং ভোল্টেজ পরিসীমা ১০-৩০ ভি ডিসি।এটিতে অন-ডিসি অবস্থায় 6 এমএস (+/-2) এবং অফ-ডিসি অবস্থায় 6 এমএস (+/-2) এর একটি সাধারণ সংকেত বিলম্ব রয়েছেএটিতে সর্বাধিক অফ-স্টেট বর্তমান 1.7mA এবং ব্যাকপ্লেন বর্তমান লোড 280mA। এর সর্বাধিক শক্তি অপচয় 15.6W এবং তাপ অপচয় 53.3 BTU / ঘন্টা।এটি একটি পিএলসি প্রসেসর ধারণকারী একটি 1771 I / O চ্যাসিতে ইনস্টল করা হয়. ডান স্লটে এটি স্থাপন করার জন্য কী ব্যান্ডগুলি উপরের সংযোগের জন্য পিন 18 এবং 20 এবং নীচের সংযোগের জন্য পিন 14 এবং 16 এর মধ্যে রয়েছে।

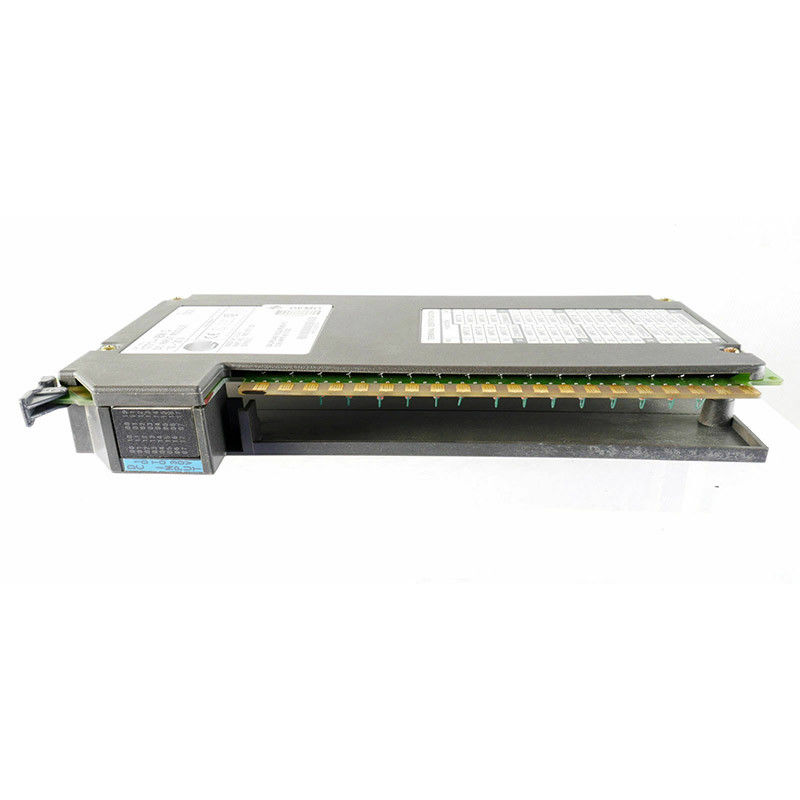

১৭৭১-আইবিএন মডিউলের সামনের প্যানেলে ৩২টি স্ট্যাটাস ইন্ডিকেটর রয়েছে। এতে বৈদ্যুতিক ট্রানজিয়েন্ট থেকে সিস্টেম সার্কিট রক্ষা করার জন্য অপটোইলেকট্রিক্যাল বিচ্ছিন্নতা রয়েছে।এটিতে বৈদ্যুতিক গোলমাল কমাতে একটি ইনপুট ফিল্টারিং বৈশিষ্ট্য রয়েছে.
