16 চ্যানেল ডিসক্রিট ইনপুট মডিউল অ্যালেন ব্র্যাডলি 1771-IAD AC DC

AB 1771-IAD একটি বিচ্ছিন্ন ইনপুট মডিউল। এই মডিউলটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) এর 1771 পরিবারের অংশ।এই মডিউলটি এসি এবং ডিসি সিগন্যাল ভোল্টেজ গ্রহণের জন্য ডিজাইন করা হয়েছে যেমন 120VAC 50/60 Hz এবং 125VDC এর ফ্রিকোয়েন্সি সহ. এটিতে ষোল (16) ইনপুট চ্যানেল রয়েছে এবং 1771 শ্যাসি যেমন 1771-A1B থেকে A4B বা পরে সর্বজনীন I / O শ্যাসিতে ইনস্টলেশনের জন্য সামঞ্জস্যপূর্ণ।এটি 1771-AM1 এবং AM2 চ্যাসিতেও ইনস্টল করা যেতে পারে.

১৭৭১-আইএডি মূলত ডিসক্রিটেড ডিভাইস যেমন চাপ বোতাম, বিভিন্ন ধরণের সুইচ, রিলে, যোগাযোগকারী এবং অন্যান্য ডিভাইস থেকে সহায়ক পরিচিতিগুলির ইন্টারফেস করতে ব্যবহৃত হয়।

১৭৭১-আইএডিতে ইনপুট সিগন্যাল বিলম্ব রয়েছে যেমন ১২০ ভোল্ট এসি/৬০ এইচজেডঃ ৫ এমএস (+৩ এমএস) বা ২০ এমএস ((+৫ এমএস) নির্বাচনযোগ্য ১২০ ভোল্ট ডিসিঃ ৩ এমএস (+০.০) ।1ms) বা 10ms (+1ms) অফ থেকে অন রূপান্তরের জন্য এবং 25ms (+5ms) 120V ac বা dc এর জন্য ON থেকে OFF রূপান্তরের জন্য নির্বাচনযোগ্য. এটির অন স্টেট ভোল্টেজ রেঞ্জ 79 ভিএসি থেকে 138 ভিএসি বা ভিডিসি। এটির সর্বাধিক শক্তি অপচয় 8.8 ওয়াট এবং সর্বনিম্ন 1.0 ওয়াট রয়েছে তাপ অপচয় 30.1 বিটিইউ / ঘন্টা, সর্বাধিক এবং 3.42 বিটিইউ / ঘন্টা,ন্যূনতমএটিতে ৫ ভোল্ট এ ১৯৫ এমএ এর ব্যাকপ্লেন বর্তমান রয়েছে।

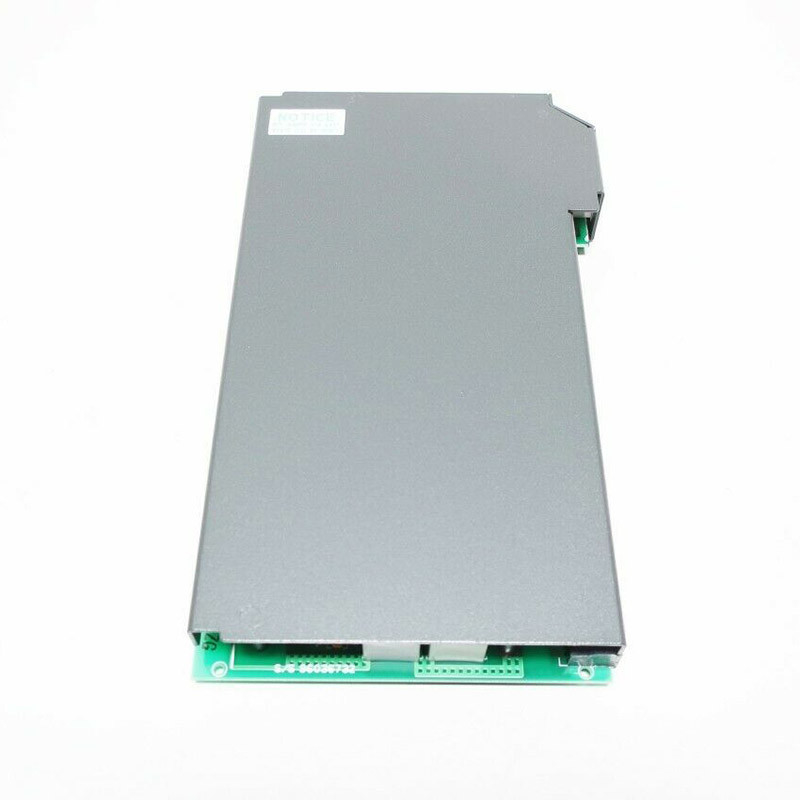

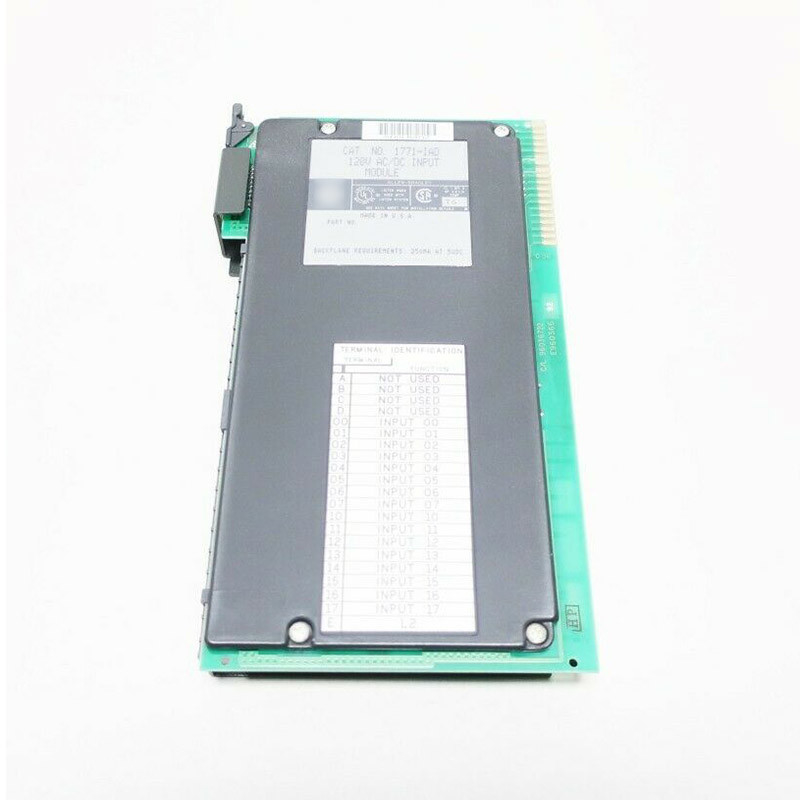

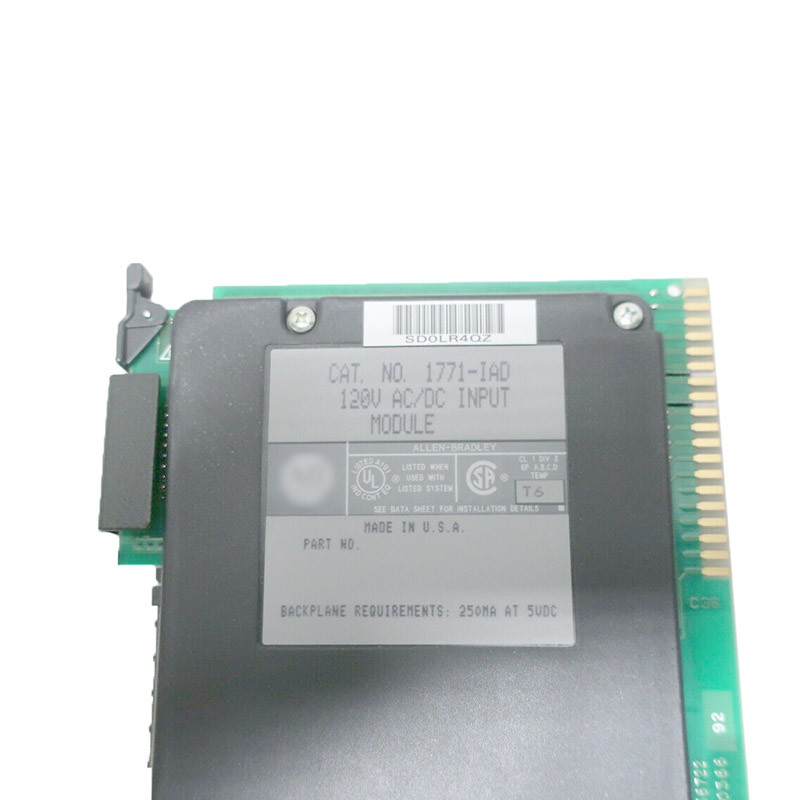

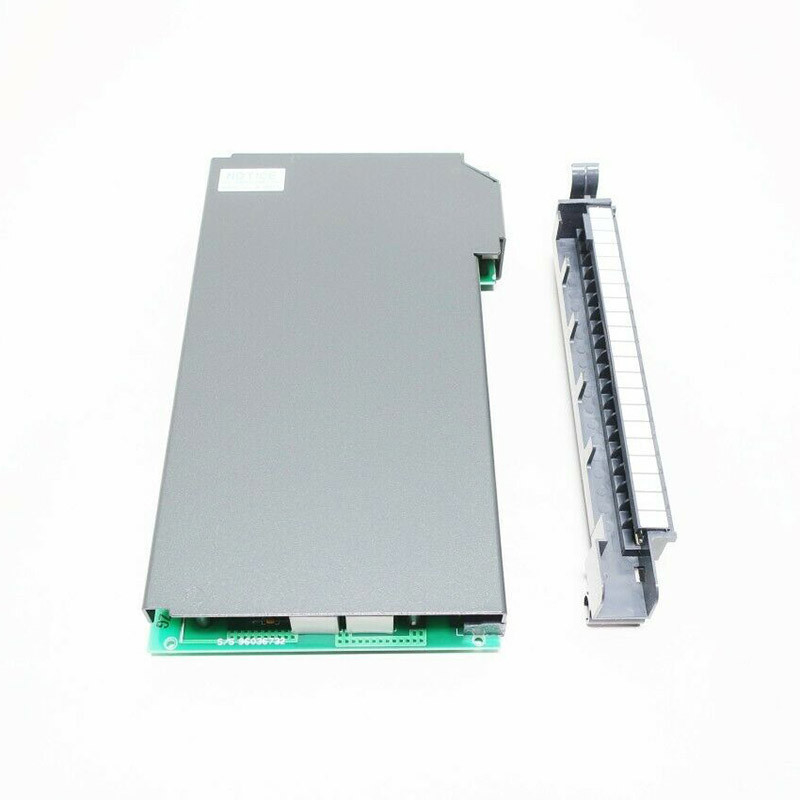

১৭৭১-আইএডিতে ১৭৭১-ডব্লিউএইচ এর একটি ফিল্ড ওয়্যারিং আর্ম ব্যবহার করা হয়েছে। এই ফিল্ড ওয়্যারিং আর্মটি অপসারণযোগ্য টার্মিনাল ব্লকের সাথে তুলনীয়,যা মডুলার ওয়্যারিং এবং ইনপুট মডিউলের সরলীকৃত ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য ব্যবহৃত হয়. 1771-আইএডি কোন সামঞ্জস্যপূর্ণ চ্যাসিতে ইনস্টল করার সময়, এটি 10 এবং 12 এর মধ্যে বা 14 এবং 16 এর মধ্যে কী অবস্থান প্রয়োজন।

AB 1771-IAD হল একটি PLC 5 ডিজিটাল এসি/ডিসি ইনপুট মডিউল। এতে বিভিন্ন ইনপুট ডিভাইসের তথ্য রয়েছে যেমন চাপ বোতাম, সীমা সুইচ, পাইলট লাইট, মোটর স্টার্টার,এবং আন/অফ সেন্সর এবং অ্যাকচুয়েটরের সাথে ইন্টারফেস করার জন্য বিজ্ঞাপন. এটি একটি পিএলসি নিয়ন্ত্রণ ব্যবস্থায় ইনপুট যোগ করার জন্য স্থান-সংরক্ষণ এবং পকেট-বান্ধব উপায়ে একটি মডুলার নকশা প্রদান করে। এটি মডিউল প্রতিস্থাপন করার জন্য একটি 1771-WH তারের বাহু সহ আসে,তারের সংযোগ বিচ্ছিন্ন করার প্রয়োজন দূর করেএটি একটি সিরিজ ডি মডিউল এবং 1⁄2, 1, এবং 2-স্লট I/O অ্যাড্রেসিং সমর্থন করে।

১৭৭১-আইএডি মডিউলটিতে ১২০ ভি এসি/ডিসি ভোল্টেজ বিভাগের ১৬ টি ইনপুট রয়েছে। এর অপারেটিং ভোল্টেজ পরিসীমা ৭৯-১৩৮ ভি এসি বা ৭৯-১৩৮ ভি ডিসি। এটিতে এসি অবস্থায় ৫ এমএস (+/-3) এর একটি সাধারণ সংকেত বিলম্ব রয়েছে,3ms (+/-0).1) বা 10ms (+/-1) এ DC অবস্থায়, এবং 25ms (+/-5) এ এসি / ডিসি বন্ধ অবস্থায়। এটির সর্বাধিক অফ-স্টেট বর্তমান AC এর জন্য 3mA এবং DC এর জন্য 0.8mA এবং 195mA এর ব্যাকপ্লেন বর্তমান লোড রয়েছে।এর সর্বোচ্চ শক্তি অপচয় ৮.8W এবং 30.1 BTU / ঘন্টা একটি তাপ অপচয়। এটি একটি পিএলসি প্রসেসর ধারণকারী 1771 I / O চ্যাসিতে ইনস্টল করা হয়।ডান স্লটে এটি স্থাপন করার জন্য কী ব্যান্ড উপরের সংযোগকারী জন্য পিন 14 এবং 16 এবং নিম্ন সংযোগকারী জন্য পিন 10 এবং 12 মধ্যে হয়.

১৭৭১-আইএডি মডিউলে সামনের প্যানেলে সিস্টেম লজিক সাইড ইঙ্গিতের জন্য ১টি সবুজ মডিউল অ্যাক্টিভ ইন্ডিকেটর এবং ১৬টি লাল রঙের স্ট্যাটাস ইন্ডিকেটর রয়েছে।এটি বৈদ্যুতিক ট্রানজিশান্ট থেকে সিস্টেম সার্কিট রক্ষা করার জন্য optoelectrical বিচ্ছিন্নতা রয়েছেএতে বৈদ্যুতিক শব্দ কমানোর জন্য ইনপুট ফিল্টারিং বৈশিষ্ট্য রয়েছে।
