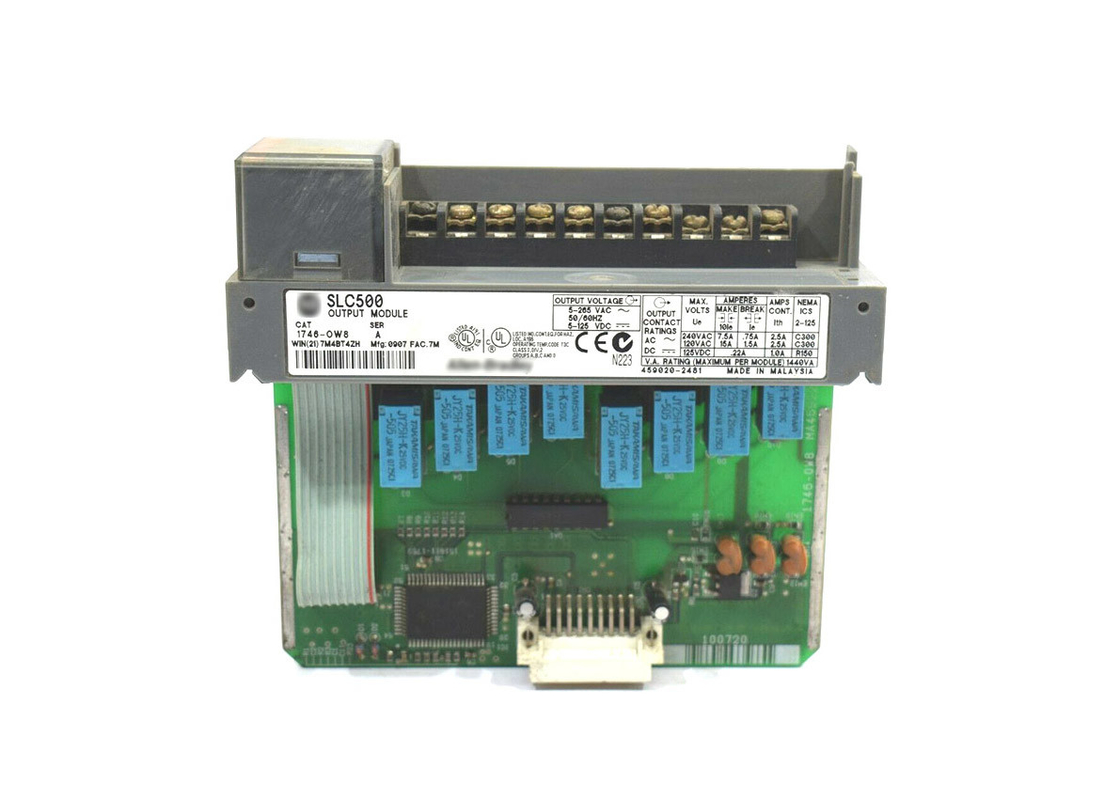

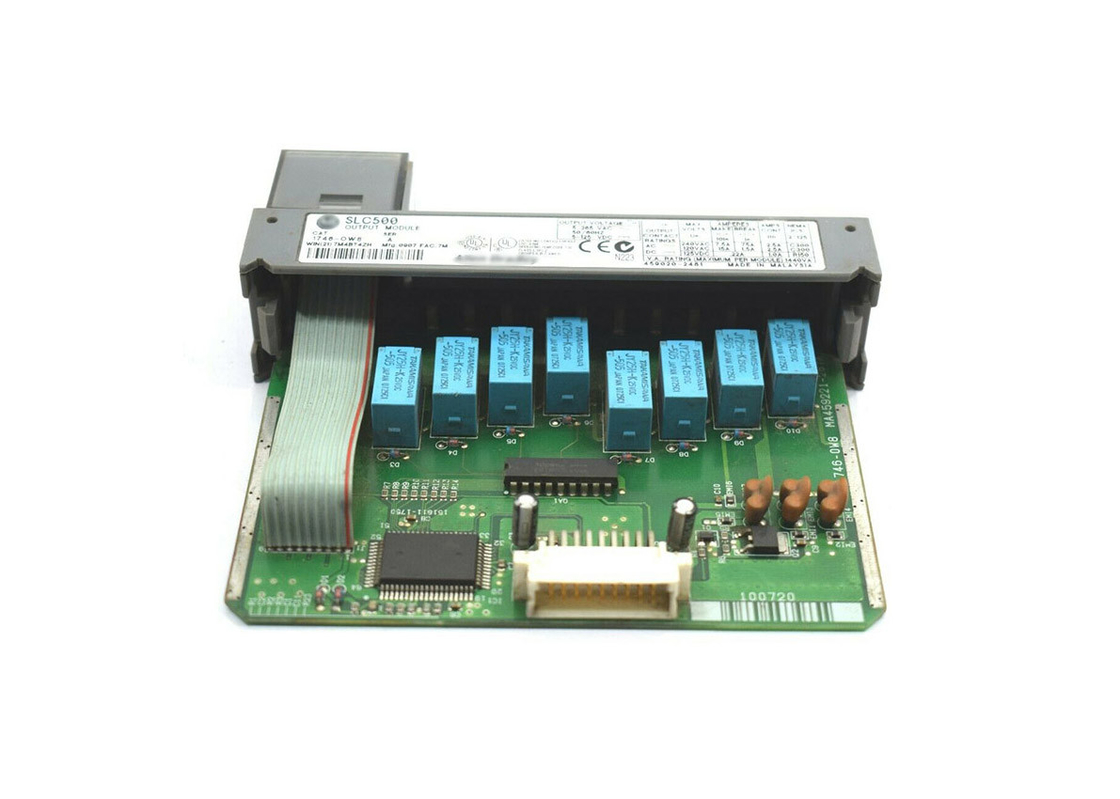

অ্যালেন-ব্র্যাডলি 1746-OW8 ， SLC 500 ডিজিটাল যোগাযোগ আউটপুট মডিউল
বিস্তারিত পণ্যের বর্ণনা
| ব্র্যান্ড: |
এবি |
মডেল: |
1746-OW8 |
| সিরিজ: |
এসএলসি 500 |
মডিউল টাইপ: |
ডিজিটাল যোগাযোগ আউটপুট মডিউল |
| আউটপুট: |
8 |
অপারেটিং ভোল্টেজ: |
5-265 ভোল্ট এসি বা 5-125 ভোল্ট ডিসি |
| আউটপুট প্রকার: |
কোনো রিলে যোগাযোগ নেই |
অ্যাপ্লিকেশন: |
রিলে কন্টাক্ট আউটপুট (সাধারণ প্রতি 4টি) |
| বিশেষভাবে তুলে ধরা: |
240VAC বিচ্ছিন্ন রিলে আউটপুট মডিউল, PLCs সলিড স্টেট মাইক্রোকম্পিউটার মডিউল, ESCPP পজিটিভ লজিক আউটপুট মডিউল |
AB 1746-OW8, SLC 500 ডিজিটাল যোগাযোগ আউটপুট মডিউল
১৭৪৬-ওডব্লিউ৮-এর জন্য প্রযুক্তিগত বিবরণ
| নির্মাতা |
রকওয়েল অটোমেশন |
| ব্র্যান্ড |
এ বি |
| পার্ট নম্বর/ক্যাটালগ নম্বর। |
1746-OW8 |
| সিরিজ |
SLC 500 |
| মডিউল প্রকার |
ডিজিটাল যোগাযোগ আউটপুট মডিউল |
| আউটপুট |
8 |
| অপারেটিং ভোল্টেজ |
৫-২৬৫ ভোল্ট এসি বা ৫-১২৫ ভোল্ট ডিসি |
| গ্রুপের সংখ্যা |
2 |
| গ্রুপ অনুযায়ী পয়েন্ট |
4 |
| আউটপুট প্রকার |
এন.ও. রিলে যোগাযোগ |
| অ্যাপ্লিকেশন |
রিলে যোগাযোগ আউটপুট (প্রতিটি সাধারণ) |
| বর্তমান/আউটপুট (120 ভিএসি) |
1.৫ এম্পিয়ার |
| পদক্ষেপ প্রতিক্রিয়া |
৬০ মিলিসেকেন্ড ভিতরে, ২.৫ মিলিসেকেন্ড বাইরে |
| বর্তমান/আউটপুট (24VDC) |
1.২ অ্যাম্পিয়ার |
| ব্যাকপ্লেনে বর্তমান |
0.৮৫-০.৯ এ |
| সিগন্যাল বিলম্ব, সর্বোচ্চ প্রতিরোধী লোড |
চালু = ১০.০ এমএস বন্ধ = ১০.০ এমএস |
| প্রোগ্রামিং সফটওয়্যার |
RSLogix 500 |
প্রায় ১৭৪৬-১৭৮০
AB 1746-OW8 SLC 500 ডিজিটাল ইনপুট মডিউলটি আট (8) আউটপুট সহ আসে। এই মডিউলের একটি ভোল্টেজ বিভাগ রয়েছে এসি / ডিসি রিলে। অপারেটিং তাপমাত্রা -25-60 ডিগ্রি সেলসিয়াস (-13-140 ডিগ্রি সেলসিয়াস) ।ফারেনহাইট) এবং অপারেটিং তাপমাত্রা -40-85 ডিগ্রি. সেলসিয়াস (-40-185 ডিগ্রি ফারেনহাইট) 5-95% থেকে আপেক্ষিক আর্দ্রতা সঙ্গে condensation ছাড়া। এই মডিউল অপারেটিং কম্পন 10-500 Hz এ 2g এবং এই মডিউল অপারেটিং শক 30g হয়।AB 1746-OW8 এর সর্বোচ্চ তাপ অপসারণ 3.7 ওয়াট প্রতি পয়েন্ট 0.138 ওয়াট সঙ্গে।
AB 1746-OW8 ডিজিটাল ইনপুট মডিউলটিতে 5-125V DC এবং 5-265V AC এর 47-63 Hz এ একটি অপারেটিং ভোল্টেজ পরিসীমা রয়েছে। এই মডিউলের 5V DC এ ব্যাকপ্লেন বর্তমান 85 mA।এই মডিউলের 24V DC এ ব্যাকপ্লেন বর্তমান 90 mA হয়AB 1746-OW8 খোলা টাইপের সরঞ্জাম হিসাবে সরবরাহ করা হয়। 1746-OW8 শিল্প পরিবেশে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এই মডিউলটি জোন ২ এর পরিবেশে প্রয়োগ করার সময় দূষণের মাত্রা দূষণের মাত্রা ২ এর চেয়ে বেশি নয় (যেমন EN / IEC0664-1 প্রকাশনায় সংজ্ঞায়িত) এমন পরিবেশে ইনস্টল করা উচিত. কোষটি কেবলমাত্র একটি যন্ত্র বা সরঞ্জামের মাধ্যমে অ্যাক্সেসযোগ্য হওয়া উচিত। পাওয়ারটি অপসারণ না করা পর্যন্ত সরঞ্জামগুলি সংযোগ বিচ্ছিন্ন করবেন না।যদি এটি বিপজ্জনক এলাকায় থাকে তবে সরঞ্জামটি সংযোগ বিচ্ছিন্ন করবেন নাযদি এটি উপেক্ষা করা হয়, একটি বিপজ্জনক বৈদ্যুতিক আর্ক তৈরি করা হবে।
AB 1746-OW8 হল AB দ্বারা নির্মিত একটি আট (8) চ্যানেল রিলে আউটপুট মডিউল যা SLC 500 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (PLC) প্ল্যাটফর্মের সাথে ব্যবহৃত হয়।এটি বিশেষভাবে SLC 5/01 এর সাথে ব্যবহারের জন্য স্থির বা মডুলার স্টাইলের হার্ডওয়্যারের সাথে সামঞ্জস্যপূর্ণ, এসএলসি ৫/০২, এসএলসি ৫/০৩, এসএলসি ৫/০৪ এবং এসএলসি ৫/০৫ কন্ট্রোলার।
এই মডিউলটি 5 -125 VDC এবং 5 -265 VAC এর অপারেটিং ভোল্টেজ ক্যাটাগরিতে ব্যবহার করুন।এই মডিউল দুটি (2) গ্রুপে বিভক্ত করা হয় 4প্রতি গ্রুপে চার (4) চ্যানেল বিভিন্ন বা একই ভোল্টেজ সঙ্গে কাজ করার অনুমতি দেয়মডিউলগুলির ডিজাইন করা অপারেটিং লাইফটাইমকে সর্বাধিক করার জন্য ওভারজেস দমনকারী ডিভাইসগুলি ইনস্টল করা যেতে পারে।
এই মডিউলটি RSLogix 500 প্রোগ্রামিং সফটওয়্যার ব্যবহার করে কনফিগার করুন। এসএলসি প্রসেসরগুলি ছাড়াও, এই মডিউলটি দূরবর্তী I/O টপোলজিতে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ। যখন দূরবর্তী I/O চ্যাসিতে ব্যবহৃত হয়,শ্যাসির স্লট ০ একটি SLC 500 যোগাযোগ অ্যাডাপ্টারের জন্য সংরক্ষিতএই মডিউলের জন্য অন্যান্য স্লট সামঞ্জস্যপূর্ণ।
1746-ওডাব্লু 8 এর ব্যবহারের সাথে, ইন্টারপোজিং রিলেগুলির প্রয়োজন দূর করা যেতে পারে। ইন্টারপোজিং রিলেগুলি সাধারণত বিভিন্ন ভোল্টেজ বিভাগের সাথে অপারেশনের জন্য ব্যবহৃত হয়।যেহেতু এই মডিউল ইতিমধ্যে উল্লিখিত ক্ষমতা সমর্থন, ইন্টারপোজিং সার্কিটের প্রয়োজন দূর হয়, প্যানেলের স্থান সাশ্রয় করে এবং খরচ কার্যকারিতা বৃদ্ধি করে।
এই মডিউলটি সর্বাধিক প্রতিরোধী লোড এ চালু এবং বন্ধ রূপান্তরগুলির জন্য 10.0 এমএস এর অনুরূপ সংকেত বিলম্বের রেটিং রয়েছে। এই মডিউলটি ক্লাস 1, বিভাগ 2 অপারেশনের জন্য প্রত্যয়িত।মডিউল প্রতি ধ্রুবক বর্তমান 16 হয়.0 এম্পিয়ার এসি প্রতি গ্রুপে 8.0 এ। এটি ইনস্টলেশনের অবস্থান নির্বিশেষে চ্যাসির একক স্লট দখল করে।
