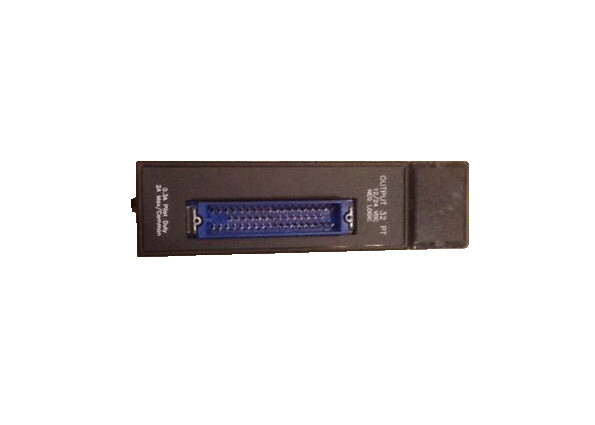

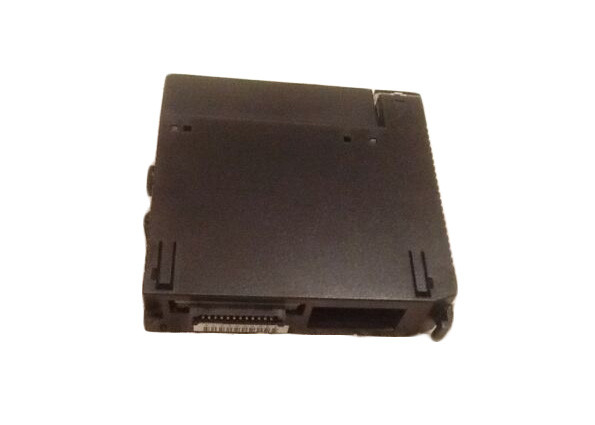

GE FANUC IC693MDL750 12/24 নেতিবাচক লজিক ডিসি আউটপুট মডিউল 90-30

GE FANUC IC693MDL750, 12/24 নেগেটিভ লজিক ডিসি আউটপুট মডিউল

৯০-৩০

পণ্যের বর্ণনা

জিই ফ্যানুক ৯০-৩০ আইসি৬৯৩এমডিএল৭৫০ একটি ১২/২৪ নেগেটিভ লজিক ডিসি আউটপুট মডিউল।এই মডেল নেতিবাচক লজিক বৈশিষ্ট্য আছে যাতে বর্তমান নেতিবাচক বাস শক্তি টার্মিনাল বা সাধারণ ব্যবহারকারী লোড থেকে ড্রপ. আউটপুট ডিভাইস আউটপুট মডিউল এবং পাওয়ার বাস মধ্যে স্থাপন করা হয়। IC693MDL750 মডিউল জন্য প্রয়োজনীয় নামমাত্র ভোল্টেজ 12/24 ভোল্ট ডিসি, এবং আউটপুট বর্তমান সর্বোচ্চ 0.৩ এমপিপি পয়েন্ট এবং সর্বোচ্চ ২ এমপিপি পয়েন্ট ১৪০ ডিগ্রি ফারেনহাইট অপারেটিং তাপমাত্রায়.

আইসি 693 এমডিএল 750 এর সামনের প্রান্তে একটি 50 পিন সংযোগকারী সেটআপ রয়েছে যা ব্যবহারকারীর আউটপুট ডিভাইসগুলিতে আউটপুট সার্কিট থেকে সংযোগ স্থাপন করে।এটি 32 টি আউটপুট পয়েন্ট দিয়ে সজ্জিত যা আটটি আউটপুট পয়েন্ট সহ চারটি সমান গ্রুপে বিভক্ত, প্রতিটি গ্রুপেরই সাধারণ আউটপুট টার্মিনাল রয়েছে।

ক্ষেত্রের ডিভাইসগুলি ব্যবহারকারী দ্বারা বাহ্যিক শক্তি সরবরাহ থেকে পরিচালিত হয় যা সরাসরি বা ওয়েডমুলার টার্মিনাল ব্লক ব্যবহার করে IC693MD750 এ তারযুক্ত হতে পারে।সরাসরি তারের পদ্ধতি তার মডিউল শেষ মহিলা সংযোগকারী এবং অন্য প্রান্তে stripped তারের গঠিতটার্মিনাল ব্লকটি জিই ফ্যানুকের দুটি ক্যাবল ব্যবহার করে যার প্রতিটি প্রান্তে দুটি সংযোগকারী রয়েছে; যা টার্মিনাল ব্লকে স্থাপন করা ডিআইএল-রেলকে আইসি 693 এমডি 750 এর মডিউল সংযোগকারীর সাথে সংযুক্ত করে।

C693MD750 লোড ডিভাইস যেমন সোলিনয়েড, সূচক এবং মোটর স্টার্টারগুলির সাথে সামঞ্জস্যপূর্ণ। এই মডিউলে কোনও এলইডি সূচক নেই। তবে,যদি ব্যবহারকারী প্রতিটি সার্কিট অবস্থা জানতে চান, তিনি 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোল সিস্টেমের ইনপুট বা আউটপুট স্লট কোন LED নির্দেশক সঙ্গে একটি মডিউল সেট আপ করতে পারেন।

IC693MDL750 সম্পর্কে

IC693MDL750মডিউলএটি একটি 32-পয়েন্ট I / O মডিউল। এটি জিই ফ্যানুকের ডিজিটাল I / O মডিউলগুলির একটি সিরিজের অংশ যা সিরিজ 90-30 প্রোগ্রামযোগ্য লজিকাল কন্ট্রোলারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। আইসি 693 এমডিএল 750মডিউল90-30 সিরিজ পিএলসিতে যে কোনও স্লটে ইনস্টল করা যেতে পারে যার একটি 5 স্লট বা 10 স্লট বেসপ্লেট রয়েছে। মডিউলে কোনও এলইডি সূচক নেই।আউটপুট সার্কিট থেকে সংযোগ একটি 50-পিন সংযোগকারী যা IC693MDL750 সামনে মাউন্ট করা হয় মাধ্যমে আউটপুট ডিভাইস করতে পারেনমডিউলআইসি৬৯৩এমডিএল৭৫০ এর আউটপুট বৈশিষ্ট্যমডিউলব্যবহারকারী ডিভাইসগুলির জন্য শক্তি ব্যবহারকারীদের দ্বারা সরবরাহ করা উচিত। IC693MDL750মডিউলএটি একটি নেতিবাচক লজিক আউটপুট মডিউল। এর মধ্যে মোট 32 টি আউটপুট পয়েন্ট রয়েছে। প্রতিটি গ্রুপের জন্য 2 টি সাধারণ পিন রয়েছে।

IC693MDL750 মডিউল ব্যবহারকারীর লোড থেকে নেতিবাচক শক্তি বাস বা ব্যবহারকারী সাধারণ এবং IC693MDL750মডিউলIC693MDL750 দ্বারা আঁকা সর্বোচ্চ বর্তমানমডিউলপিএলসি ব্যাকপ্লেনে 5 ভোল্ট ডিসি রেটযুক্ত বাস থেকে 21 মিলিঅ্যাম্পার (সমস্ত আউটপুট চালু) । পয়েন্ট প্রতি সর্বোচ্চ আউটপুট বর্তমান 0.3 Amps হয়।সর্বাধিক আউটপুট বর্তমান প্রতি সাধারণ 140 ডিগ্রী ফারেনহাইট এ 2 Amps হয়. সর্বোচ্চ আউটপুট ভোল্টেজ ড্রপ মান 0.24 ভোল্ট। জিই ফাউঙ্ক -40 থেকে 185 ডিগ্রি ফারেনহাইট পর্যন্ত পরিবেষ্টিত তাপমাত্রায় অব্যবহৃত আইসি 693 এমডিএল 750 মডিউলগুলি সংরক্ষণ করার পরামর্শ দেয়।IC693MDL750 সহ বেসপ্লেটটি আবাসনের জন্য IP 54 রেটিং সহ একটি অভ্যন্তর ব্যবহার করা উচিতমডিউল.
