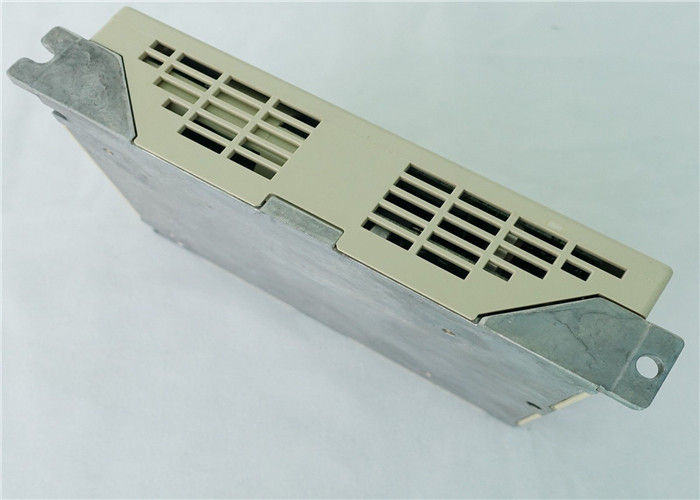

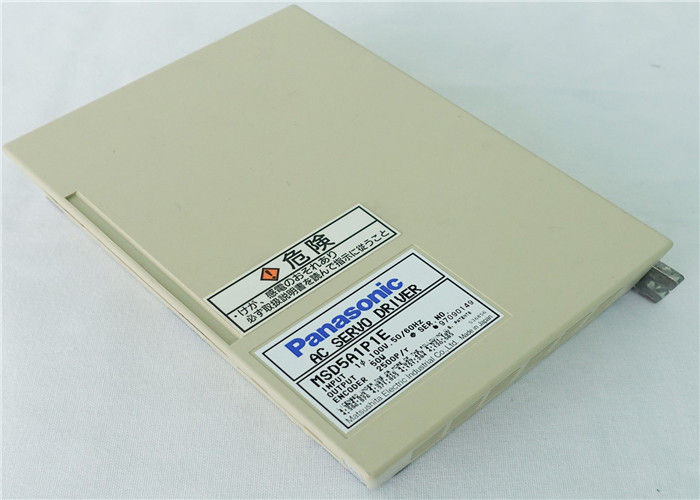

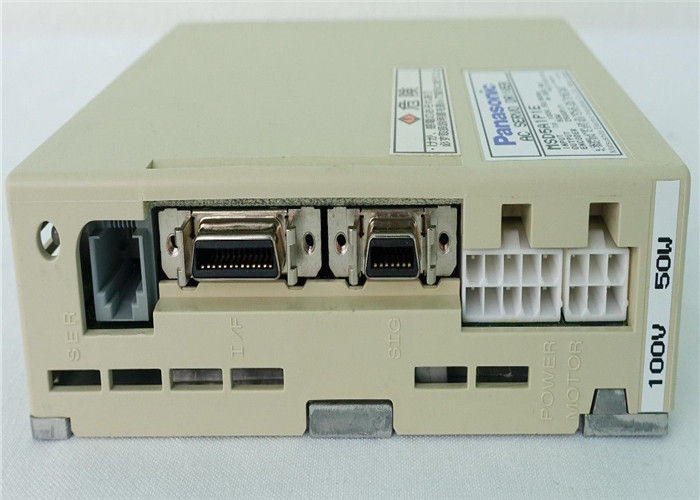

MSD5A1P1E 2500p/R 50/60Hz প্যানাসনিক ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভ 50W

(1) সার্ভো-অন ইনপুট
(2) এলার্ম পরিষ্কার ইনপুট
(3) লাভ সুইচ ইনপুট
(4) ইতিবাচক দিক ড্রাইভ ইনহিবিট ইনপুট
(5) নেতিবাচক দিক ড্রাইভ ইনহিবিট ইনপুট
(৬) বাধ্যতামূলক এলার্ম ইনপুট
(৭) ইনার্সিয়া রেসিও সুইচ ইনপুট

(1) সার্ভো-আলার্ম আউটপুট
(2) সার্ভো-প্রস্তুত আউটপুট
(3) বাহ্যিক ব্রেক বন্ধ শক্তি
(4) স্পিড আউটপুট
(5) টর্ক ইন-লিমিট আউটপুট
(6) শূন্য গতি সনাক্তকরণের আউটপুট
(7) সতর্কতা আউটপুট
(8) অ্যালার্ম ক্লিয়ার অ্যাট্রিবিউট আউটপুট
(9) স্ট্যাটাস আউটপুট উপর সার্ভো

(1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট
(2) কমান্ড ইমপলস ইনহিবিট ইনপুট
(3) কমান্ড বিভাজন / গুণন সুইচ ইনপুট
(4) অ্যান্টি-ভিব্রেশন সুইচ ইনপুট
(5) টর্ক লিমিট সুইচ ইনপুট
(6) নিয়ন্ত্রণ মোড সুইচ ইনপুট

(1) ইন-পোজিশন আউটপুট
(2) অবস্থান কমান্ড ON/OFF আউটপুট

500 কেপিপিএস (অপ্টোক্যাপলার ইন্টারফেস), 8 এমপিপিএস (লাইনের রিসিভার ইনপুট 4 দ্বারা গুণিত হলে)

ডিফারেনশিয়াল ইনপুট। প্যারামিটার দ্বারা নির্বাচনযোগ্য।
([1]পজিটিভ/নেগেটিভ পলস [2]এ/বি স্কোয়ার [3]পলস/ডাইরেকশন)

প্রযোজ্য স্কেলিং অনুপাতঃ 1/1000 বার থেকে 8000 বার
১-২ এর যেকোনো মান³⁰উভয় সংখ্যাসূচক (যা এনকোডার রেজোলিউশনের সাথে মিলে যায়) এবং নামক (যা মোটর ঘূর্ণন প্রতি কমান্ড ইমপ্লাস রেজোলিউশনের সাথে মিলে যায়) জন্য সেট করা যেতে পারে,কিন্তু সংমিশ্রণ উপরে দেখানো পরিসীমা মধ্যে হতে হবে.

প্রাথমিক বিলম্ব ফিল্টার বা FIR টাইপ ফিল্টার কমান্ড ইনপুট অভিযোজিত হয়

ধনাত্মক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়।

অ্যানালগ ভোল্টেজ টর্ক ফিড ফরওয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে।

উপলব্ধ

উপলব্ধ

উপলব্ধ

(1) অভ্যন্তরীণ কমান্ড গতি নির্বাচন ইনপুট
(2) স্পিড শূন্য ক্ল্যাম্প ইনপুট
(3) গতি কমান্ড সংকেত ইনপুট
(4) নিয়ন্ত্রণ মোড সুইচ ইনপুট

(১) স্পিড কোয়ালিটি আউটপুট
(2) গতি কমান্ড ON/OFF আউটপুট

অ্যানালগ ভোল্টেজের সাথে গতি কমান্ড ইনপুট সম্ভব। স্কেল সেটিং এবং কমান্ড মেরুতা পরামিতিগুলির উপর নির্ভর করে পরিবর্তিত হয়। (6 ভি / নামমাত্র ঘূর্ণন গতিঃ ডিফল্ট)

ধনাত্মক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়।

অ্যানালগ ভোল্টেজ টর্ক ফিড ফরওয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে।

কমান্ড ইনপুট দ্বারা অভ্যন্তরীণ 8 গতির সুইচিং সক্ষম করা হয়।

ত্বরণ এবং বিলম্বের স্বতন্ত্র সেটিং সক্ষম করা হয়, 0 সেকেন্ড থেকে 10 সেকেন্ড / 1000 r/min। সিগময়েড ত্বরণ / বিলম্বও সক্ষম করা হয়।

অভ্যন্তরীণ বেগ কমান্ড গতি শূন্য ক্ল্যাম্প ইনপুট সঙ্গে 0 clamped করা যেতে পারে।

উপলব্ধ

স্পিড জিরো ক্ল্যাম্প ইনপুট, টর্ক কমান্ড সাইন ইনপুট, কন্ট্রোল মোড সুইচ ইনপুট

(১) স্পিড কোয়ালিটি আউটপুট
(২) গতির সীমাবদ্ধ আউটপুট

অ্যানালগ ভোল্টেজের সাথে টর্ক কমান্ড ইনপুট সম্ভব। স্কেল সেটিং এবং কমান্ড মেরুতা পরামিতিগুলির উপর নির্ভর করে পরিবর্তিত হয়। (3 ভি / রেট টর্ক ডিফল্ট)

প্যারামিটার সহ গতি সীমাবদ্ধতার মান সক্ষম করা হয়েছে।

(1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট
(2) কমান্ড ইমপলস ইনহিবিট ইনপুট
(3) কমান্ড বিভাজন / গুণন সুইচ ইনপুট
(4) অ্যান্টি-ভিব্রেশন সুইচ ইনপুট
(5) টর্ক লিমিট সুইচ ইনপুট

(1) ইন-পোজিশন আউটপুট
(2) অবস্থান কমান্ড ON/OFF আউটপুট

500 কেপিপিএস (অপ্টোক্যাপলার ইন্টারফেস), 8 এমপিপিএস (লাইনের রিসিভার ইনপুট 4 দ্বারা গুণিত হলে)

ডিফারেনশিয়াল ইনপুট। প্যারামিটার দ্বারা নির্বাচনযোগ্য।
([1]পজিটিভ/নেগেটিভ পলস [2]এ/বি স্কোয়ার [3]পলস/ডাইরেকশন)

প্রযোজ্য স্কেলিং অনুপাতঃ 1/1000 বার থেকে 8000 বার
১-২ এর যেকোনো মান³⁰উভয় সংখ্যাসূচক (যা এনকোডার রেজোলিউশনের সাথে মিলে যায়) এবং নামক (যা মোটর ঘূর্ণন প্রতি কমান্ড ইমপ্লাস রেজোলিউশনের সাথে মিলে যায়) জন্য সেট করা যেতে পারে,কিন্তু সংমিশ্রণ উপরে দেখানো পরিসীমা মধ্যে হতে হবে.

প্রাথমিক বিলম্ব ফিল্টার বা FIR টাইপ ফিল্টার কমান্ড ইনপুট অভিযোজিত হয়

ধনাত্মক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়।

অ্যানালগ ভোল্টেজ টর্ক ফিড ফরওয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে।

১/৪০ গুণ ১২৮০ গুণ
যদিও এনকোডার পালস (সংখ্যা) এবং বাহ্যিক স্কেল পালস (ডেনমিনারেটর) এর অনুপাত 1 থেকে 2 এর মধ্যে নির্বিচারে সেট করা যেতে পারে²³সংখ্যাসূচক এবং 1 থেকে 2 এর মধ্যে²³নামকরণের জন্য, এই পণ্যটি উপরে উল্লিখিত পরিসরের মধ্যে ব্যবহার করা উচিত।

উপলব্ধ

উপলব্ধ

লোড ইনার্টিয়া রিয়েল টাইমে নিয়ন্ত্রণ ডিভাইস দ্বারা প্রদত্ত কমান্ড অনুযায়ী কাজ করা মোটরের ড্রাইভিং অবস্থা দ্বারা চিহ্নিত করা হয় এবং সমর্থন সফ্টওয়্যার ¢PANATERM ¢ সেট আপ করা হয়।অস্থিরতা সেটিং অনুযায়ী লাভ স্বয়ংক্রিয়ভাবে সেট করা হয়.

যেকোনো মানের সেটআপ সক্ষম করা হয়েছে (এনকোডার ইমপ্লান্স সংখ্যা সর্বোচ্চ) ।

অতিরিক্ত ভোল্টেজ, কম ভোল্টেজ, অতিরিক্ত গতি, অতিরিক্ত লোড, অতিরিক্ত গরম, অতিরিক্ত বর্তমান এবং
এনকোডার ত্রুটি ইত্যাদি

অতিরিক্ত অবস্থান বিচ্যুতি, কমান্ড ইমপলস ডিভিশন ত্রুটি, EEPROM ত্রুটি ইত্যাদি

অ্যালার্ম তথ্যের ট্র্যাকিং পাওয়া যায়
