পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | প্যানাসনিক | মডেল নম্বর: | MSMA3AZS1A |
---|---|---|---|
মাত্রিভূমি: | জাপান | درجه: | Servo মোটর |
ডেলিভারি সময়: | 2-3days | মূল্যায়িত শক্তি: | 100W |
সরবরাহ ভোল্টেজ: | 220 ভী | পৌনঃপুনিকতা:: | 50 60 হার্টজ |
আউটপুট (ডাব্লু): | 0.18KW-315KW | ||
লক্ষণীয় করা: | ewing machine servo motor,electric servo motor |

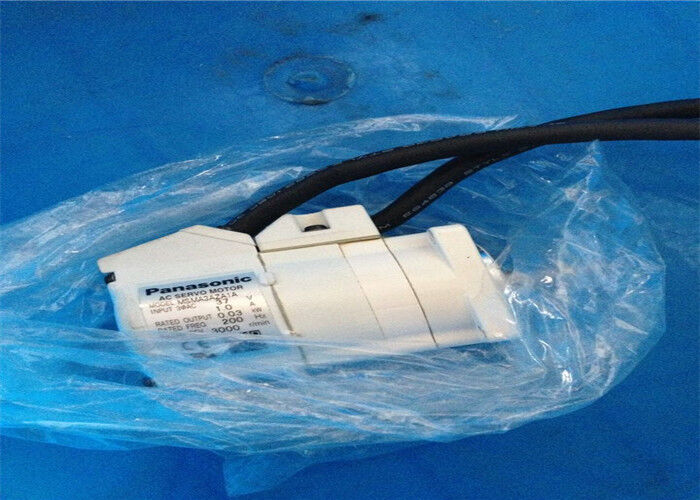

Panasonic MSMA3AZS1A শিল্পকৌশল কন্ট্রোল সিস্টেম শিল্পকৌশল Servo মোটর
বিশেষ উল্লেখ:
পদ | বিশেষ উল্লেখ | |||
---|---|---|---|---|
ইনপুট শক্তি | 100 ভি | প্রধান সার্কিট | একক ফেজ 100 ভি +10% -15% ~ 120 ভি +10% -15% 50 হিজব / 60 হিজ | |
নিয়ন্ত্রণ বর্তনী | একক ফেজ 100 ভি +10% -15% ~ 120 ভি +10% -15% 50 হিজব / 60 হিজ | |||
200 ভি | প্রধান সার্কিট | একটি ফ্রেম ডি-ফ্রেম | একক / 3-ফেজ 200 ভি +10% -15% ~ 240 ভি +10% -15% 50 হিজব / 60 হিজ | |
ই-ফ্রেম, এফ ফ্রেম | একক / 3-ফেজ 200 ভি +10% -15% ~ 240 ভি +10% -15% 50 হিজব / 60 হিজ | |||
নিয়ন্ত্রণ বর্তনী | একটি ফ্রেম ডি-ফ্রেম | একক ফেজ 200 ভি +10% -15% ~ 240 ভি +10% -15% 50 হিজব / 60 হিজ | ||
ই-ফ্রেম, এফ ফ্রেম | একক ফেজ 200 ভি +10% -15% ~ 240 ভি +10% -15% 50 হিজব / 60 হিজ | |||
পরিবেশ | তাপমাত্রা | পরিবেষ্টিত তাপমাত্রা: 0 ˚ থেকে 55 ˚C (জমা দেওয়া থেকে মুক্ত) সংগ্রহস্থল তাপমাত্রা: -20 ˚C থেকে 65 ˚C (Max.temperature গ্যারান্টি: 80 ˚C ঘনত্ব থেকে 72 ঘন্টার জন্য বিনামূল্যে * 1 ) | ||
শৈত্য | অপারেটিং এবং স্টোরেজ উভয়: 20% থেকে 85% RH (কনডেন্সেশন থেকে মুক্ত * 1 ) | |||
উচ্চতা | 1000 মিটারের কম | |||
কম্পন | 5.88 মি / সে 2 বা তার কম, 10 হিজি থেকে 60 হিজ | |||
নিয়ন্ত্রণ পদ্ধতি | আইজিবিটি পিডব্লিউএম সিনাসয়েডাল ওয়েভ ড্রাইভ | |||
এনকোডার প্রতিক্রিয়া | 23-বিট (8388608 রেজোলিউশন) পরম এনকোডার, 7-তারের সিরিয়াল * একটি ক্রমবর্ধমান সিস্টেম হিসাবে পণ্য ব্যবহার করার সময় (মাল্টি-টার্ন ডেটা ব্যবহার করে না), পরম এনকোডারের জন্য ব্যাটারিটি সংযুক্ত করবেন না। পরিবর্তে, প্যারামিটার Pr0.15 [1] (ডিফল্ট) সেট করুন। | |||
বাহ্যিক স্কেল প্রতিক্রিয়া | একটি / বি ফেজ, প্রারম্ভিক সংকেত defferential ইনপুট। সিরিয়াল যোগাযোগ স্কেল সমর্থন করে যে প্রস্তুতকারকদের: ফাগর অটোমেশন এস। কুপ।, ম্যাগনেসেল কোং, লি।, মুতুতোয় কর্পোরেশন নাইডেক সঙ্কিও কর্পোরেশন, রেনিশা পিএলসি | |||
সমান্তরাল I / O সংযোগকারী | নিয়ন্ত্রণ সংকেত | ইনপুট | সাধারণ উদ্দেশ্য 10 ইনপুট সাধারণ উদ্দেশ্য ইনপুট ফাংশন পরামিতি দ্বারা নির্বাচিত করা হয়। | |
আউটপুট | সাধারণ উদ্দেশ্য 6 আউটপুট সাধারণ উদ্দেশ্য আউটপুট ফাংশন পরামিতি দ্বারা নির্বাচিত হয়। | |||
এনালগ সংকেত | ইনপুট | 3 টি ইনপুট (16-বিট এ / ডি: 1 ইনপুট, 1২-বিট এ / ডি: 2 ইনপুট) | ||
আউটপুট | 2 আউটপুট (এনালগ মনিটর: 2 আউটপুট) | |||
পালস সংকেত | ইনপুট | 2 টি ইনপুট (ফটো-কুলার ইনপুট, লাইন রিসিভার ইনপুট) উভয় খোলা সংগ্রাহক এবং লাইন ড্রাইভার ইন্টারফেস সংযুক্ত করা যেতে পারে। উচ্চ গতির লাইন ড্রাইভার ইন্টারফেস সংযুক্ত করা যেতে পারে। | ||
আউটপুট | 4 আউটপুট (লাইন ড্রাইভার: 3 আউটপুট, খোলা সংগ্রাহক: 1 আউটপুট) এনকোডার ডালগুলির জন্য লাইন ড্রাইভার আউটপুট (A / B / Z সংকেত) বা বাহ্যিক প্রতিক্রিয়া ডালস (EXA / EXB / EXZ সিগন্যাল) খোলা সংগ্রাহক আউটপুট Z বা EXZ সিগন্যালের জন্যও উপলব্ধ। | |||
যোগাযোগ ক্রিয়া | ইউএসবি | প্যারামিটার সেটিং বা স্ট্যাটাস পর্যবেক্ষণের জন্য কম্পিউটারের সাথে সংযোগ করার জন্য ইউএসবি ইন্টারফেস। | ||
232 | 1: 1 যোগাযোগ | |||
আরএস -485 | 1: এন যোগাযোগ (সর্বাধিক 31) | |||
নিরাপত্তা ফাংশন | কার্যকরী নিরাপত্তা জন্য একটি ডেডিকেটেড সংযোগকারী সরবরাহ করা হয়। | |||
সম্মুখ প্যানেল | (1) 5 কী (2) LED (6-ডিজিট) | |||
পুনর্জন্ম | এ-ফ্রেম, বি, ফ্রেম: কোন অন্তর্নির্মিত পুনরুত্থানকারী প্রতিরোধক (কেবল বাহ্যিক প্রতিরোধক) সি-ফ্রেম এফ-ফ্রেম: অন্তর্নির্মিত পুনরুত্পাদনকারী প্রতিরোধক (বহিরাগত প্রতিরোধক এছাড়াও সক্ষম।) | |||
গতিশীল ব্রেক | এফ ফ্রেম এ ফ্রেম: অন্তর্নির্মিত | |||
নিয়ন্ত্রণ মোড | নিম্নলিখিত 7 মোড মধ্যে স্যুইচিং সক্রিয় করা হয়, (1) অবস্থান নিয়ন্ত্রণ (2) গতি নিয়ন্ত্রণ (3) নিয়ন্ত্রণ নিয়ন্ত্রণ (4) অবস্থান / গতি নিয়ন্ত্রণ (5) অবস্থান / টর্ক নিয়ন্ত্রণ (6) গতি / টোকুক নিয়ন্ত্রণ (7) পূর্ণ-বন্ধ নিয়ন্ত্রণ |
পদ | বিশেষ উল্লেখ | ||
---|---|---|---|
নিয়ন্ত্রণ ইনপুট | (1) servo-ON ইনপুট | ||
নিয়ন্ত্রণ আউটপুট | (1) Servo- এলার্ম আউটপুট | ||
অবস্থান নিয়ন্ত্রণ | নিয়ন্ত্রণ ইনপুট | (1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট | |
নিয়ন্ত্রণ আউটপুট | (1) ইন-অবস্থান আউটপুট | ||
নাড়ি | সর্বোচ্চ। কমান্ড পালস ফ্রিকোয়েন্সি | 500 কপিপিএস (অপটোকাপ্লার ইন্টারফেস), 8 এমপিপিএস (লাইন রিসিভার ইনপুট ব্যবহার করে 4 দ্বারা গুণিত) | |
ইনপুট পালস সংকেত বিন্যাস | পার্থক্য ইনপুট। পরামিতি দ্বারা নির্বাচনযোগ্য। | ||
ইলেকট্রনিক গিয়ার | প্রযোজ্য স্কেলিং অনুপাত: 1/1000 বার থেকে 8000 বার | ||
Smoothing ফিল্টার | প্রাথমিক বিলম্ব ফিল্টার বা এফআইআর টাইপ ফিল্টার কমান্ড ইনপুট অভিযোজিত হয় | ||
এনালগ | টার্ক সীমা কমান্ড ইনপুট | ইতিবাচক এবং নেতিবাচক দিক উভয় জন্য পৃথক টর্ক সীমা সক্রিয় করা হয়। | |
টোকা ইনপুট ফিড | টর্কে ফরোয়ার্ড ইনপুট হিসাবে অ্যালগোজ ভোল্টেজ ব্যবহার করা যেতে পারে। | ||
দুই-ডিগ্রী-স্বাধীনতা নিয়ন্ত্রণ | সহজলভ্য | ||
এন্টি কম্পন নিয়ন্ত্রণ | সহজলভ্য | ||
লোড পরিবর্তনের দমন ফাংশন | সহজলভ্য | ||
গতি নিয়ন্ত্রণ | নিয়ন্ত্রণ ইনপুট | (1) অভ্যন্তরীণ কমান্ড বেগ নির্বাচন ইনপুট | |
নিয়ন্ত্রণ আউটপুট | (1) গতি সমাহার আউটপুট | ||
এনালগ | Velocity কমান্ড ইনপুট | এনালগ ভোল্টেজ সঙ্গে Velocity কমান্ড ইনপুট সম্ভব। স্কেল সেটিং এবং কমান্ড polarity পরামিতি উপর নির্ভর করে পরিবর্তিত। (6 ভী / রেট ঘূর্ণমান গতি: ডিফল্ট) | |
টার্ক সীমা কমান্ড ইনপুট | ইতিবাচক এবং নেতিবাচক দিক উভয় জন্য পৃথক টর্ক সীমা সক্রিয় করা হয়। | ||
টোকা ইনপুট ফিড | টর্কে ফরোয়ার্ড ইনপুট হিসাবে অ্যালগোজ ভোল্টেজ ব্যবহার করা যেতে পারে। | ||
অভ্যন্তরীণ বেগ কমান্ড | অভ্যন্তরীণ 8 গতি স্যুইচিং কমান্ড ইনপুট দ্বারা সক্রিয় করা হয়। | ||
নরম-শুরু / ডাউন ফাংশন | অ্যাক্সিলারেশন এবং হ্রাসকরণের ব্যক্তিগত সেটআপ সক্রিয় করা হয়েছে, 0 গুলি থেকে 10 সেকেন্ড / 1000 র / মিনিট। সিগময়েড ত্বরণ / নির্গমন এছাড়াও সক্রিয় করা হয়। | ||
গতি শূন্য ক্ল্যাম্প | অভ্যন্তরীণ বেগ কমান্ড গতি 0 শূন্য ক্ল্যাম্প ইনপুট সঙ্গে 0 clamped করা যেতে পারে। | ||
দুই-ডিগ্রী-স্বাধীনতা নিয়ন্ত্রণ | সহজলভ্য | ||
টার্ক নিয়ন্ত্রণ | নিয়ন্ত্রণ ইনপুট | গতি শূন্য ক্ল্যাম্প ইনপুট, টর্ক কমান্ড সাইন ইনপুট, নিয়ন্ত্রণ মোড সুইচ ইনপুট। | |
নিয়ন্ত্রণ আউটপুট | (1) গতি সমাহার আউটপুট | ||
এনালগ | Torque কমান্ড ইনপুট | এনালগ ভোল্টেজ সঙ্গে Torque কমান্ড ইনপুট সম্ভব। স্কেল সেটিং এবং কমান্ড polarity পরামিতি উপর নির্ভর করে পরিবর্তিত। (3 ভি / রেট টর্ক ডিফল্ট) | |
গতি সীমা ফাংশন | প্যারামিটার সঙ্গে গতি সীমা মান সক্রিয় করা হয়। | ||
সম্পূর্ণ বন্ধ নিয়ন্ত্রণ | নিয়ন্ত্রণ ইনপুট | (1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট | |
নিয়ন্ত্রণ আউটপুট | (1) ইন-অবস্থান আউটপুট | ||
নাড়ি | সর্বোচ্চ। কমান্ড পালস ফ্রিকোয়েন্সি | 500 কপিপিএস (অপটোকাপ্লার ইন্টারফেস), 8 এমপিপিএস (লাইন রিসিভার ইনপুট ব্যবহার করে 4 দ্বারা গুণিত) | |
ইনপুট পালস সংকেত বিন্যাস | পার্থক্য ইনপুট। পরামিতি দ্বারা নির্বাচনযোগ্য। | ||
ইলেকট্রনিক গিয়ার | প্রযোজ্য স্কেলিং অনুপাত: 1/1000 বার থেকে 8000 বার | ||
Smoothing ফিল্টার | প্রাথমিক বিলম্ব ফিল্টার বা এফআইআর টাইপ ফিল্টার কমান্ড ইনপুট অভিযোজিত হয় | ||
এনালগ | টার্ক সীমা কমান্ড ইনপুট | ইতিবাচক এবং নেতিবাচক দিক উভয় জন্য পৃথক টর্ক সীমা সক্রিয় করা হয়। | |
টোকা ইনপুট ফিড | টর্কে ফরোয়ার্ড ইনপুট হিসাবে অ্যালগোজ ভোল্টেজ ব্যবহার করা যেতে পারে। | ||
বহিরাগত স্কেল পরিসীমা নির্ধারণ | 1/40 বার 1280 বার | ||
দুই-ডিগ্রী-স্বাধীনতা নিয়ন্ত্রণ | সহজলভ্য | ||
এন্টি কম্পন নিয়ন্ত্রণ | সহজলভ্য | ||
সাধারণ | অটো টিউনিং | নিয়ন্ত্রণ যন্ত্র দ্বারা প্রদত্ত আদেশ অনুযায়ী লোড ইনটারিয়াটি মোটর সময় অপারেটিংয়ের ড্রাইভিং অবস্থা দ্বারা রিয়েল টাইমে সনাক্ত করা হয় এবং "PANATERM" সমর্থন সফ্টওয়্যার সেট আপ করে। লাভ কঠোরতা সেটিং অনুযায়ী স্বয়ংক্রিয়ভাবে সেট করা হয়। | |
এনকোডার প্রতিক্রিয়া পালস বিভাগ | যেকোন মান সেট আপ সক্ষম করা হয় (এনকোডার ডাল গণনা সর্বোচ্চ।)। | ||
সুরক্ষা ফাংশন | হার্ড ত্রুটি | ওভার-ভোল্টেজ, আন্ড-ভোল্টেজ, ওভার-স্পিড, ওভার-লোড, ওভার-তাপ, ওভার-বর্তমান এবং | |
নরম ত্রুটি | অতিরিক্ত অবস্থান বিচ্যুতি, কমান্ড পালস বিভাগ ত্রুটি, EEPROM ত্রুটি ইত্যাদি। | ||
এলার্ম তথ্য ট্রেস ফিরে | এলার্ম তথ্য ফিরে ট্রেসিং পাওয়া যায় |
উচ্চ কর্মক্ষমতা (MINAS A5 স্ট্যান্ডার্ড ড্রাইভের মতো) sultultifunctional sAttractive মূল্য-কর্মক্ষমতা অনুপাতটি কেবলমাত্র অবস্থান নিয়ন্ত্রণ S20 বিট / বিপ্লবের জন্য ডিজাইন করা হয়েছে; 1.04 মিলিয়ন ডাল প্রতি বিপ্লব sMax। গতি: 6000Rpm নিম্ন কগিং টর্ক sNew নকশা; উদ্ভাবনী কোর; উচ্চ-নির্ভুলতা এনকোডার সব এমএসএমই-টাইপ মোটর জন্য SIP67 ডিগ্রী সুরক্ষা এম
যোগাযোগ ব্যক্তি: সুকি
ইমেইল: wtl2502keji@163.com
স্কাইপ: wtl2502
টেলি: + 86-13268302140
নিম্নলিখিত ড্রাইভ মডেল কিছু, নতুন এবং ব্যবহৃত উভয় স্টক করা হয়:
MSDA3A3A1A MSDA5A3A1A MSDA013A1A
MSDA023A1A MSDA043A1A MSDA083A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
MUMA012P1T MUMA022P1T MUMA042P1T
MUMA042P1S MUMA012P1S MUMA022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB MSM011P1N
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A MQMA012P1B
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
