QD65PD2 मितসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল 5 V DC/3 A

Name: QD65PD2 मितসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল 5 V DC/3 A
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: QD65PD2
Price: 10000 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জাপান
পরিচিতিমুলক নাম:	MITSUBISHI
সাক্ষ্যদান:	CE
মডেল নম্বার:	QD65PD2

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জাপান

পরিচিতিমুলক নাম:

MITSUBISHI

সাক্ষ্যদান:

মডেল নম্বার:

QD65PD2

ব্র্যান্ড:

মিতসুবিশি

মোডেনল নম্বর:

QD65PD2

মূল দেশ:

জাপান

প্রোগ্রাম ক্ষমতা:

8 k ধাপ

মৌলিক অপারেশন প্রক্রিয়াকরণ গতি (LD নির্দেশ):

0.12 μs

ইনপুট:

100 থেকে 240 V এসি

আউটপুট:

5 V DC/3 A

টাইপ:

অপ্রয়োজনীয় পাওয়ার সাপ্লাই মডিউল

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

এনালগ ইন্টারফেস মডিউল

পিএলসি পাওয়ার সাপ্লাই মডিউল

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

Contact

প্যাকেজিং বিবরণ:

নতুন এবং আসল

ডেলিভারি সময়:

3-5 দিন

পরিশোধের শর্ত:

T/T, ওয়েস্টার্ন ইউনিয়ন, পে

যোগানের ক্ষমতা:

100

পণ্যের বর্ণনা

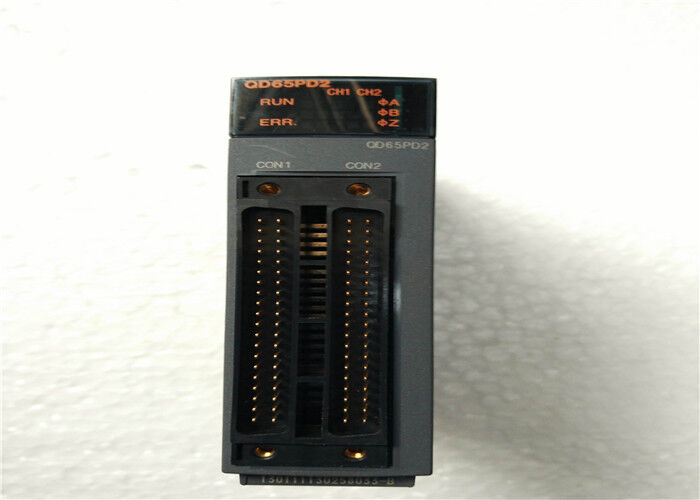

QD65PD2 मितসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল

QD65PD2 বিবরণ

The MITSUBISHI QD65PD2 হল একটি উচ্চ-কার্যকারিতা সম্পন্ন, ২-চ্যানেল মাল্টি-ফাংশন কাউন্টার/টাইমার মডিউল যা MELSEC-Q সিরিজ পিএলসি প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে। এই উন্নত মডিউলটি আল্ট্রা-হাই-স্পিড কাউন্টিং, নির্ভুল পালস পরিমাপ, হাই-রেজোলিউশন PWM আউটপুট এবং নমনীয় ক্যাম সুইচ কন্ট্রোল ফাংশনগুলিকে একটি কম্প্যাক্ট, সিঙ্গেল-স্লট প্যাকেজে একত্রিত করে। এটি ডিফারেনশিয়াল RS-422 লাইন ড্রাইভার ইনপুট (২-ফেজ, ৪x গুণন) এর জন্য শিল্প-নেতৃস্থানীয় সর্বোচ্চ কাউন্টিং গতি ৮ Mpps (প্রতি সেকেন্ডে ৮ মিলিয়ন পালস) এবং স্ট্যান্ডার্ড ডিসি ইনপুটগুলির জন্য ২০০ kpps পর্যন্ত সমর্থন করে। মাইক্রোসেকেন্ড-স্তরের নির্ভুলতার প্রয়োজন এমন চাহিদাযুক্ত শিল্প অটোমেশন অ্যাপ্লিকেশনগুলির জন্য প্রকৌশলী করা হয়েছে, এটি হাই-রেজোলিউশন এনকোডার, পালস জেনারেটর এবং সেন্সরগুলির সাথে নির্বিঘ্নে ইন্টারফেস করে। QD65PD2 সরাসরি Q সিরিজের ব্যাকপ্লেনে মাউন্ট হয়, যা পজিশনিং, পরিমাপ এবং জটিল মোশন কন্ট্রোল কাজের জন্য রিয়েল-টাইম, উচ্চ-নির্ভুল নিয়ন্ত্রণ সক্ষম করে।

QD65PD2 মূল বৈশিষ্ট্য

আল্ট্রা-হাই-স্পিড কাউন্টিং: সমর্থন করে ৮ Mpps (ডিফারেনশিয়াল ইনপুট, ২-ফেজ ৪x গুণন) এবং ২০০ kpps (ডিসি ইনপুট), হাই-রেজোলিউশন এনকোডার ফিডব্যাকের জন্য আদর্শ।
মাল্টি-ফাংশন ইন্টিগ্রেশন: একত্রিত করে হাই-স্পিড কাউন্টার, পালস পরিমাপ (১০০ ns রেজোলিউশন), PWM আউটপুট (২০০ kHz পর্যন্ত), এবং ক্যাম সুইচ কন্ট্রোল একটি মডিউলে।
বহুমুখী ইনপুট সামঞ্জস্য: EIA RS-422-A ডিফারেনশিয়াল লাইন ড্রাইভার সংকেত এবং ডিসি ৫/১২/২৪ V ইনপুট গ্রহণ করে, ১-ফেজ, ২-ফেজ এবং CW/CCW পালস ফর্ম্যাট সমর্থন করে।
হাই-প্রিসিশন PWM কন্ট্রোল: PWM ডিউটি সাইকেল সমন্বয়ের জন্য ০.১ µs রেজোলিউশন বৈশিষ্ট্যযুক্ত, আল্ট্রা-ফাইন আউটপুট নিয়ন্ত্রণ সক্ষম করে।
উন্নত ক্যাম সুইচ ফাংশন: কনফিগারযোগ্য ১৬ ধাপ/পয়েন্ট পর্যন্ত ৮টি ডেডিকেটেড ট্রানজিস্টর (সিঙ্ক-টাইপ) আউটপুট সহ নির্ভুল, ইভেন্ট-ভিত্তিক টাইমিং নিয়ন্ত্রণের জন্য।
নমনীয় কাউন্টিং মোড: লিনিয়ার এবং রিং কাউন্টার ফর্ম্যাট সমর্থন করে, প্রি-সেট, রিপ্লেস এবং ল্যাচ কাউন্টার ফাংশন সহ।
ওয়াইড কাউন্টিং রেঞ্জ: ৩২-বিট সাইনড বাইনারি কাউন্টিং রেঞ্জ (-২১৪৭৪৮৩৬৪৮ থেকে ২১৪৭৪৮৩৬৪৭)।
শক্তিশালী আইসোলেশন ও সুরক্ষা: উচ্চ নয়েজ ইমিউনিটির জন্য ইনপুট/আউটপুট এবং অভ্যন্তরীণ পিএলসি সার্কিটগুলির মধ্যে অপটিক্যাল আইসোলেশন।
কম্প্যাক্ট ডিজাইন: Q সিরিজের র‍্যাকে উচ্চ-ঘনত্বের মাউন্টিংয়ের জন্য স্লিম ১-স্লট প্রস্থ (২৭.৪ মিমি)।
ডায়াগনস্টিক এলইডি: পাওয়ার, কাউন্টিং এবং ত্রুটি পর্যবেক্ষণের জন্য স্ট্যাটাস ইন্ডিকেটর দিয়ে সজ্জিত।
গ্লোবাল সার্টিফিকেশন: UL, cUL, CE (EMC/RoHS), KC, এবং সামুদ্রিক মান (LR, DNV, ABS, RINA, BV) মেনে চলে।

QD65PD2 উপকরণ ও অ্যাপ্লিকেশন

উপকরণ

হাউজিং ও এনক্লোজার: উচ্চ-শক্তি, শিখা-প্রতিরোধী (UL94 V-0) ইঞ্জিনিয়ারিং থার্মোপ্লাস্টিক, স্থায়িত্ব এবং বৈদ্যুতিক নিরাপত্তা নিশ্চিত করে।
সার্কিট বোর্ড: সিগন্যাল ইন্টিগ্রিটি এবং দক্ষ তাপ অপচয়ের জন্য ভারী কপার ট্রেস সহ মাল্টি-লেয়ার FR-4 গ্লাস ইপোক্সি PCB।
কানেক্টর: সুরক্ষিত, উচ্চ-ঘনত্বের ওয়্যারিংয়ের জন্য দুটি ৪০-পিন ইন্ডাস্ট্রিয়াল-গ্রেড কানেক্টর (A6CON1, A6CON2, A6CON4 এর সাথে সামঞ্জস্যপূর্ণ)।
অভ্যন্তরীণ উপাদান: ইন্ডাস্ট্রিয়াল-গ্রেড হাই-স্পিড অপটোকাপলার, প্রিসিশন রেজিস্টর এবং ক্যাপাসিটরগুলি উচ্চ-ফ্রিকোয়েন্সি অপারেশনের অধীনে দীর্ঘমেয়াদী স্থিতিশীলতার জন্য ডিজাইন করা হয়েছে।
টার্মিনাল: সুরক্ষিত, ক্ষয়-প্রতিরোধী সংযোগের জন্য নিকেল-প্লেটেড কপার অ্যালয় কন্টাক্ট।

সাধারণ অ্যাপ্লিকেশন

সেমিকন্ডাক্টর ও এলসিডি উৎপাদন: ওয়েফার স্ক্রাইবার, ডাই বন্ডার এবং প্যানেল প্রসেসিং মেশিনারির জন্য উচ্চ-নির্ভুল পজিশনিং এবং গতি নিয়ন্ত্রণ।
হাই-স্পিড প্যাকেজিং ও প্রিন্টিং: নির্ভুল রেজিস্ট্রেশন নিয়ন্ত্রণ, ওয়েব টেনশন কন্ট্রোল এবং কাট-টু-লেংথ অপারেশন।
মেশিন টুলস: সিএনসি অক্ষের জন্য হাই-রেজোলিউশন পজিশন ফিডব্যাক, স্পিন্ডল স্পিড মনিটরিং এবং টুল পজিশনিং।
রোবোটিক্স ও অটোমেশন: ইন্ডাস্ট্রিয়াল রোবট এবং লিনিয়ার অ্যাকচুয়েটরের জন্য নির্ভুল জয়েন্ট অ্যাঙ্গেল পরিমাপ এবং মোশন কন্ট্রোল।
পরীক্ষা ও পরিমাপ: স্বয়ংক্রিয় পরীক্ষা সরঞ্জামের জন্য হাই-স্পিড ইভেন্ট কাউন্টিং, পালস উইডথ বিশ্লেষণ এবং ফ্রিকোয়েন্সি পরিমাপ।
উপকরণ হ্যান্ডলিং: হাই-স্পিড কনভেয়র ট্র্যাকিং, পার্ট সর্টিং এবং সঠিক দৈর্ঘ্য/পজিশন পরিমাপ।
টেক্সটাইল ও ফাইবার প্রসেসিং: নির্ভুল দৈর্ঘ্য গণনা, টেনশন কন্ট্রোল এবং হাই-স্পিড সিঙ্ক্রোনাইজেশন।

QD65PD2 গুরুত্বপূর্ণ প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
পার্ট নম্বর	QD65PD2
পণ্যের ব্র্যান্ড	Mitsubishi Electric
পণ্যের সিরিজ	MELSEC-Q Series
পণ্যের প্রকার	মাল্টি-ফাংশন হাই-স্পিড কাউন্টার/টাইমার মডিউল
চ্যানেলের সংখ্যা	২টি স্বাধীন চ্যানেল
সর্বোচ্চ কাউন্টিং গতি (ডিফারেনশিয়াল)	৮ Mpps (২-ফেজ, ৪-মাল্টিপ্লিকেশন)
সর্বোচ্চ কাউন্টিং গতি (ডিসি ইনপুট)	২০০ kpps
ইনপুট সিগন্যাল প্রকার	১-ফেজ (১x/২x), ২-ফেজ (১x/২x/৪x), CW/CCW
ইনপুট সিগন্যাল লেভেল	ডিফারেনশিয়াল (RS-422-A, AM26LS31); ডিসি ৫/১২/২৪ V, ৭~১০ mA
কাউন্টার রেজোলিউশন	১০০ ns (পালস পরিমাপ)
কাউন্টিং রেঞ্জ	৩২-বিট সাইনড বাইনারি (-২১৪৭৪৮৩৬৪৮ থেকে ২১৪৭৪৮৩৬৪৭)
PWM আউটপুট ফ্রিকোয়েন্সি	২০০ kHz পর্যন্ত
PWM ডিউটি রেজোলিউশন	০.১ µs
আউটপুট প্রকার	৮-পয়েন্ট ট্রানজিস্টর (সিঙ্ক-টাইপ) কোইন্সিডেন্স আউটপুট
আউটপুট রেটিং	১২/২৪ V ডিসি, ০.১ A/পয়েন্ট, ০.৮ A/কমন
ক্যাম সুইচ সেটিংস	প্রতি আউটপুট পয়েন্টে ১৬ ধাপ পর্যন্ত
আইসোলেশন	অপটোকাপলার আইসোলেশন (I/O থেকে অভ্যন্তরীণ)
পাওয়ার কনসাম্পশন (ব্যাকপ্লেন)	০.২৩ A @ ডিসি ৫ V
অপারেটিং তাপমাত্রা	০°C ~ +৫৫°C (নন-কন্ডেন্সিং)
স্টোরেজ তাপমাত্রা	-২০°C ~ +৭৫°C
অপারেটিং আর্দ্রতা	১০% ~ ৯০% RH (নন-কন্ডেন্সিং)
মাত্রা (W×H×D)	২৭.৪ মিমি × ৯৮ মিমি × ৯০ মিমি
ওজন	প্রায় ০.১৫ কেজি
মাউন্টিং	Q Series Backplane (১ স্লট)
কানেক্টর	৪০-পিন কানেক্টর × ২
সার্টিফিকেশন	UL, cUL, CE(EMC/RoHS), KC, LR, DNV, ABS, RINA, BV
পণ্যের অবস্থা	সক্রিয় (বিক্রয়ের জন্য)
