QD62E মিতসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল 100 থেকে 240 V AC

QD62E মিতসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল 100 থেকে 240 V AC

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জাপান
পরিচিতিমুলক নাম:	MITSUBISHI
সাক্ষ্যদান:	CE
মডেল নম্বার:	QD62E

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জাপান

পরিচিতিমুলক নাম:

MITSUBISHI

সাক্ষ্যদান:

মডেল নম্বার:

QD62E

ব্র্যান্ড:

মিতসুবিশি

মোডেনল নম্বর:

QD62E

মূল দেশ:

জাপান

প্রোগ্রাম ক্ষমতা:

8 k ধাপ

মৌলিক অপারেশন প্রক্রিয়াকরণ গতি (LD নির্দেশ):

0.12 μs

ইনপুট:

100 থেকে 240 V এসি

আউটপুট:

5 V DC/3 A

টাইপ:

অপ্রয়োজনীয় পাওয়ার সাপ্লাই মডিউল

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

এনালগ ইন্টারফেস মডিউল

পিএলসি পাওয়ার সাপ্লাই মডিউল

Trading Information

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

Contact

প্যাকেজিং বিবরণ:

নতুন এবং মূল

ডেলিভারি সময়:

5-7 দিন

পরিশোধের শর্ত:

T/T, ওয়েস্টার্ন ইউনিয়ন, পে

যোগানের ক্ষমতা:

100

পণ্যের বর্ণনা

QD62E মিতসুবিশি ইউনিভার্সাল মডেল রিডানড্যান্ট পাওয়ার সাপ্লাই মডিউল

QD62E বর্ণনা

Mitsubishi QD62E হল একটি উচ্চ-গতির কাউন্টার মডিউল যা প্রোগ্রামেবল লজিক কন্ট্রোলার (PLCs) এর MELSEC-Q সিরিজের জন্য ডিজাইন করা হয়েছে। এই বিশেষ মডিউলটি শিল্প সেন্সর এবং এনকোডার থেকে উচ্চ-গতির ডালগুলি সঠিকভাবে গণনা করার জন্য দায়ী, যা সুনির্দিষ্ট অবস্থান, গতি নিয়ন্ত্রণ এবং পরিমাপ অ্যাপ্লিকেশনের জন্য অপরিহার্য। এটি সরাসরি PLC-এর বেস ইউনিটের সাথে সংযোগ করে এবং GX Works2 সফ্টওয়্যার ব্যবহার করে প্রোগ্রাম এবং কনফিগার করা হয়, নির্বিঘ্নে MELSEC-Q কন্ট্রোল সিস্টেমে একত্রিত হয়। QD62E অটোমেশন সিস্টেমের একটি মৌলিক উপাদান যার জন্য পালস-উৎপাদনকারী ডিভাইসগুলি থেকে নির্ভরযোগ্য এবং দ্রুত ডেটা অর্জনের প্রয়োজন হয়।

QD62E বৈশিষ্ট্য

•
ডুয়েল-চ্যানেল হাই-স্পিড কাউন্টিং:মডিউলটিতে দুটি স্বাধীন কাউন্টার চ্যানেল রয়েছে, এটিকে একই সাথে দুটি ভিন্ন সংকেত উত্স থেকে ইনপুট পরিচালনা করার অনুমতি দেয় (যেমন, দুটি এনকোডার)।
•
উচ্চ গণনা গতি:ডিফারেনশিয়াল ফেজ ইনপুটগুলির জন্য 200 kHz (প্রতি সেকেন্ডে 200,000 ডাল) এবং রিং/পালস-ডিরেকশন ইনপুটগুলির জন্য 500 kHz পর্যন্ত গণনা করতে সক্ষম, এটিকে উচ্চ-গতির যন্ত্রপাতির জন্য উপযুক্ত করে তোলে।
•
একাধিক গণনা মোড:বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন গণনা মোড সমর্থন করে:
- •
  রৈখিক কাউন্টার:একটি 32-বিট স্বাক্ষরিত মান (+/- 2,147,483,647) পর্যন্ত গণনা করতে পারে।
- •
  রিং কাউন্টার:ব্যবহারকারী-সংজ্ঞায়িত সীমার মধ্যে গণনা করা হয় (0 থেকে একটি সেট উচ্চ সীমা পর্যন্ত), রোটারি টেবিলের মতো অ্যাপ্লিকেশনের জন্য আদর্শ।
•
নমনীয় ইনপুট মোড:বিভিন্ন ধরনের ইনপুট সংকেত গ্রহণ করে, যার মধ্যে রয়েছে:
- •
  ডিফারেনশিয়াল ফেজ (A/B ফেজ) ইনপুট (200 kHz):চতুর্ভুজ এনকোডারগুলির সাথে দিক এবং অবস্থান নির্ধারণের জন্য।
- •
  পালস/ডিরেকশন ইনপুট (500 kHz):সহজ ফরোয়ার্ড/বিপরীত গণনার জন্য।
- •
  আপ/ডাউন পালস ইনপুট (500 kHz):দ্বিমুখী গণনার জন্য একটি বিকল্প পদ্ধতি।
•
হার্ডওয়্যার তুলনা আউটপুট:প্রতিটি চ্যানেলে একটি হার্ডওয়্যার-ভিত্তিক কাকতালীয় আউটপুট (Y0, Y1) থাকে যা ন্যূনতম বিলম্বের সাথে সক্রিয় হয় যখন গণনা মান একটি প্রিসেট মানের সাথে মেলে, একটি চিহ্ন আউটপুট করা বা একটি অক্ষ বন্ধ করার মতো অত্যন্ত সুনির্দিষ্ট এবং উচ্চ-গতির নিয়ন্ত্রণ ক্রিয়াগুলি সক্ষম করে৷
•
GX Works2 এর সাথে সহজ ইন্টিগ্রেশন:কনফিগারেশন, যেমন গণনা মোড এবং প্রিসেট মান সেট করা, স্ট্যান্ডার্ড MELSEC প্রোগ্রামিং সফ্টওয়্যারের মধ্যে স্বজ্ঞাতভাবে সঞ্চালিত হয়, সেটআপ এবং রক্ষণাবেক্ষণকে সহজ করে।

QD62E উপাদান এবং অ্যাপ্লিকেশন

•
উপকরণ:মডিউলটি একটি মজবুত স্টিলের ফ্রেম দিয়ে তৈরি করা হয় এবং এটি আবরণের জন্য একটি শিখা-প্রতিরোধী প্লাস্টিক (ABS/PC) ব্যবহার করে। ইলেকট্রনিক উপাদানগুলি একটি উচ্চ-মানের PCB-তে মাউন্ট করা হয় এবং টার্মিনাল ব্লকটি সাধারণত তাপ-প্রতিরোধী, ধাতব পরিচিতি সহ টেকসই প্লাস্টিক দিয়ে তৈরি।
•
প্রাথমিক আবেদন:
- •
  যথার্থ অবস্থান নিয়ন্ত্রণ:সার্ভো বা স্টেপার মোটর চালিত অক্ষের অবস্থান নিয়ন্ত্রণ করা।
- •
  দৈর্ঘ্য পরিমাপ:তার, তার, বা টেক্সটাইল উত্পাদন উপকরণ দৈর্ঘ্য পরিমাপ.
- •
  গতি পর্যবেক্ষণ:শ্যাফ্ট, রোলার বা টারবাইনের ঘূর্ণন গতি পর্যবেক্ষণ করা।
- •
  স্বয়ংক্রিয় সমাবেশ লাইন:অংশ উপস্থিতি গণনা, পরিবাহক বেল্ট অবস্থান, এবং রোবোটিক আর্ম সমন্বয় জন্য.

QD62E গুরুত্বপূর্ণ পরামিতি

Mitsubishi QD62E হাই-স্পিড কাউন্টার মডিউলের মূল স্পেসিফিকেশনগুলি নীচের টেবিলে সংক্ষিপ্ত করা হয়েছে।

প্যারামিটার	স্পেসিফিকেশন	নোট
চ্যানেলের সংখ্যা	2	চ্যানেলগুলো স্বাধীন।
সর্বাধিক গণনা গতি	200 kHz (ডিফারেনশিয়াল ফেজ) / 500 kHz (পালস/ডিরেকশন, উপরে/নিচে)	গতি নির্বাচিত ইনপুট মোড উপর নির্ভর করে.
কাউন্ট রেঞ্জ	32-বিট স্বাক্ষরিত লিনিয়ার: -2,147,483,648 থেকে +2,147,483,647 32-বিট রিং: 0 থেকে রিং সেটিং মান
ইনপুট সংকেত স্তর	ডিফারেনশিয়াল লাইন ড্রাইভার (যেমন, RS-422-A), 5V/12V/24V DC	মান শিল্প এনকোডার আউটপুট সঙ্গে সামঞ্জস্যপূর্ণ.
ইনপুট বিন্যাস	ডিফারেনশিয়াল ফেজ (A/B ফেজ x1/x4), পালস/ডিরেকশন, আপ/ডাউন	চ্যানেল প্রতি নির্বাচনযোগ্য.
কাকতালীয় আউটপুট	চ্যানেল প্রতি 2 পয়েন্ট (Y0, Y1)	ট্রানজিস্টর আউটপুট (সিঙ্ক/উৎস)।
আউটপুট প্রকার	সিঙ্ক/উৎস	টার্মিনাল তারের মাধ্যমে নির্বাচনযোগ্য.
রেটেড ভোল্টেজ	5V ডিসি	প্রধান PLC বেস ইউনিট থেকে বিদ্যুৎ সরবরাহ করা হয়।
বিচ্ছিন্নকরণ পদ্ধতি	ইনপুট এবং PLC মধ্যে ফটোকপলার বিচ্ছিন্নতা।	শব্দ প্রতিরোধ ক্ষমতা প্রদান করে এবং PLC রক্ষা করে।
I/O পয়েন্ট দখল করা হয়েছে	16 I/O পয়েন্ট	PLC-এর মোট I/O পয়েন্ট গণনার দিকে গণনা করে।
সামঞ্জস্যপূর্ণ পিএলসি সিরিজ	MELSEC-Q সিরিজ	একটি MELSEC-Q বেস ইউনিটে ইনস্টল করা আবশ্যক।
বাহ্যিক মাত্রা	27.8 (H) x 98 (W) x 99.5 (D) মিমি

性能仕様

チャンネル数
計数速度切換設定
カウント入力信号	相
	信号レベル(φA,φB)
カウンタ	計数速度(最高)
	計数範囲
	型式
	最小カウントパルス幅(デューティ比50％)
一致検出	比較範囲
	比較結果
外部入力	プリセット
	ファンクションスタート
外部出力	一致出力
外部配線接続方式
	適合コネクタ
入出力占有点数
DC5V内部消費電流
外形寸法	高さ(এইচ)
	幅(W)
	奥行き(D)
質量

2チャンネル

200k(100k～200kpps), 100k(10k～100kpps), 10k(10kpps以下)

1相入力(1逓倍／2逓倍),2相入力(1逓倍／2逓倍／4逓倍),CW/CCW入力

DC5/12/24V 2～5mA

200k পালস/s,100k পালস/s,10k পালস/s

32ビット符号付きバイナリ(-2147483648～2147483647)

UP/DOWN

200k পালস/s:5µs(চালু/বন্ধ各2.5µs),2相入力時最小位相差:1.25µs
100k পালস/s:10µs(চালু/বন্ধ各5µs),2相入力時最小位相差:2.5µs
10k পালস/s:100µs(ON/OFF各50µs),2相入力時最小位相差:25µs

32ビット符号付バイナリ

設定値＜カウント値
設定値＝カウント値
設定値＞カウント値

DC5/12/24V 2～5mA

トランジスタ(ソースタイプ)出力:2点／チャンネル
DC12/24V 0.1A／1点,0.4A／1コモン

40ピンコネクタ

A6CON1,A6CON2,A6CON3,A6CON4(別売)

16点(I/O割付:インテリ 16点)

0.33A

98 মিমি

27.4 মিমি

90 মিমি

0.11 কেজি

আমাদের সুবিধা পণ্য:

[হানিওয়েল] মডিউল DCS / PLC

[এমারসন]ডেল্টাভি মডিউল / সার্ভো মোটর

[ABB]ইনপুট আউটপুট মডিউল

[AB]মডিউল/টাচ স্ক্রিন

[রোজমাউন্ট]চাপ এবং তাপমাত্রা ট্রান্সমিটার

[ইয়োকোগাওয়া]চাপ ট্রান্সমিটার

[ইয়াসকাওয়া] সার্ভো ড্রাইভ / সার্ভো মোটর

[মিতসুবিশি] সার্ভো ড্রাইভ / সার্ভো মোটর

[GE]IC69 সিরিজ PLC/ ফানুক সার্ভো মোটর এবং ড্রাইভ

(মোডিকন, এসএমসি, সিক, নরগ্রেন, সিমেন্স ইত্যাদি)

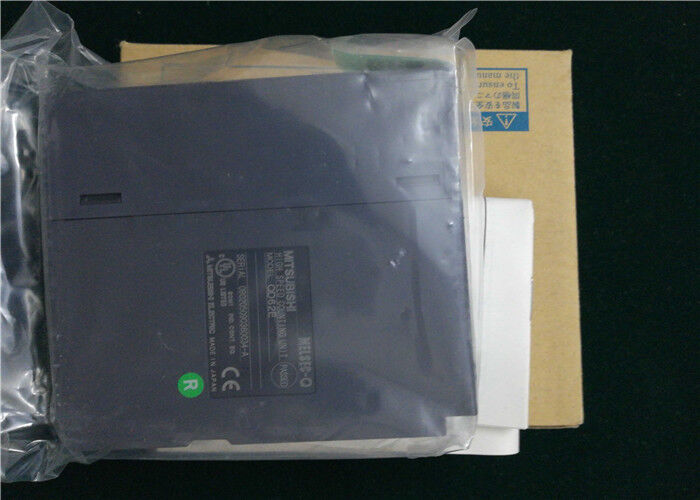

QD62E মিতসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল 100 থেকে 240 V AC 0
