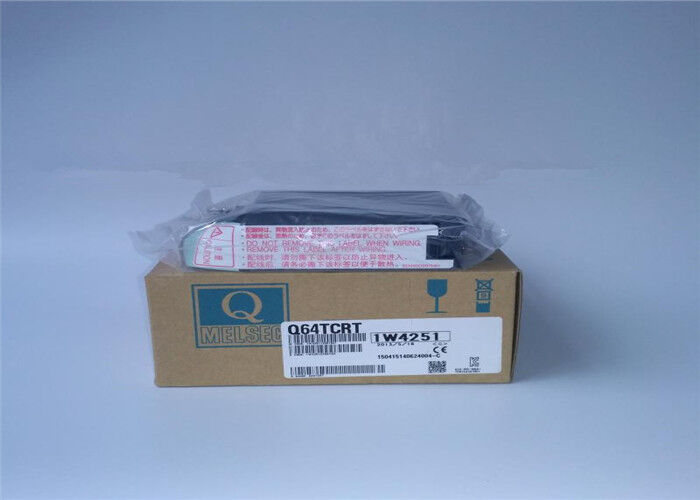

Q64TCRT Mitsubishi ইউনিভার্সাল মডেল রিডন্ড্যান্ট পাওয়ার সাপ্লাই মডিউল 100 থেকে 240 ভি এসি

Q64TCRT Mitsubishi ইউনিভার্সাল মডেল রিডন্ড্যান্ট পাওয়ার সাপ্লাই মডিউল 100 থেকে 240 ভি এসি

পণ্যের বিবরণ:

উৎপত্তি স্থল:	জাপান
পরিচিতিমুলক নাম:	MITSUBISHI
সাক্ষ্যদান:	CE
মডেল নম্বার:	Q64TCRT

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জাপান

পরিচিতিমুলক নাম:

MITSUBISHI

সাক্ষ্যদান:

মডেল নম্বার:

Q64TCRT

ব্র্যান্ড:

মিতসুবিশি

মোডেনল নম্বর:

Q64TCRT

মূল দেশ:

জাপান

প্রোগ্রাম ক্ষমতা:

8 k ধাপ

মৌলিক অপারেশন প্রক্রিয়াকরণ গতি (LD নির্দেশ):

0.12 μs

ইনপুট:

100 থেকে 240 V এসি

আউটপুট:

5 V DC/3 A

টাইপ:

অপ্রয়োজনীয় পাওয়ার সাপ্লাই মডিউল

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

এনালগ ইন্টারফেস মডিউল

পিএলসি পাওয়ার সাপ্লাই মডিউল

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

Contact

প্যাকেজিং বিবরণ:

নতুন এবং মূল

ডেলিভারি সময়:

5-7 দিন

পরিশোধের শর্ত:

T/T, ওয়েস্টার্ন ইউনিয়ন, পে

যোগানের ক্ষমতা:

100

পণ্যের বর্ণনা

Q64TCRT মিতসুবিশি ইউনিভার্সাল মডেল রিডানড্যান্ট পাওয়ার সাপ্লাই মডিউল

Q64TCRT বর্ণনা

মিৎসুবিশি ইলেকট্রিক Q64TCRT হল একটি উচ্চ-কার্যক্ষমতা সম্পন্ন, 4-চ্যানেল তাপমাত্রা নিয়ন্ত্রণ মডিউল যা MELSEC-Q সিরিজের প্রোগ্রামেবল লজিক কন্ট্রোলার (PLCs) এর জন্য ডিজাইন করা হয়েছে। প্লাস্টিক ছাঁচনির্মাণ মেশিন, প্যাকেজিং যন্ত্রপাতি, খাদ্য প্রক্রিয়াকরণ সরঞ্জাম এবং পরিবেশগত চেম্বারগুলির মতো বিস্তৃত শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে সুনির্দিষ্ট এবং নির্ভরযোগ্য তাপমাত্রা নিয়ন্ত্রণ প্রদানের জন্য এটি প্রকৌশলী। মডিউলটি একাধিক ধরনের থার্মোকল এবং রেজিস্ট্যান্স টেম্পারেচার ডিটেক্টর (RTDs) সমর্থন করে, যা ব্যতিক্রমী নমনীয়তা প্রদান করে। এর কমপ্যাক্ট ডিজাইন PLC বেস ইউনিটে ঘন মাউন্ট করার অনুমতি দেয়, মূল্যবান কন্ট্রোল প্যানেলের স্থান সংরক্ষণ করে। অটো-টিউনিং (AT) এবং অভিযোজিত নিয়ন্ত্রণের মতো উন্নত ফাংশনগুলির সাথে, Q64TCRT সেটআপকে সহজ করে এবং স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণ নিশ্চিত করে, এমনকি উল্লেখযোগ্য ল্যাগ সহ জটিল প্রক্রিয়াগুলির জন্যও।

Q64TCRTবৈশিষ্ট্য

•
চারটি স্বাধীন নিয়ন্ত্রণ চ্যানেল:একটি একক মডিউল একসাথে চারটি ভিন্ন তাপমাত্রা লুপ নিয়ন্ত্রণ করতে পারে, খরচ এবং স্থান দক্ষতা অপ্টিমাইজ করে।
•
প্রশস্ত সেন্সর সামঞ্জস্যতা:সাধারণ থার্মোকল (K, J, E, T, ইত্যাদি) এবং প্ল্যাটিনাম রেজিস্ট্যান্স থার্মোমিটার (Pt100) সহ বিভিন্ন তাপমাত্রা সেন্সর সমর্থন করে।
•
উন্নত নিয়ন্ত্রণ অ্যালগরিদম:স্বয়ংক্রিয়ভাবে দ্রুত প্রতিক্রিয়া এবং ন্যূনতম ওভারশুটের জন্য সর্বোত্তম পিআইডি ধ্রুবকগুলি (আনুপাতিক, ইন্টিগ্রাল, ডেরিভেটিভ) গণনা করতে অটো-টিউনিং (এটি) ফাংশনের সাথে পিআইডি নিয়ন্ত্রণের বৈশিষ্ট্যগুলি।
•
হিটার বার্নআউট সনাক্তকরণ (HBD):একটি গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্য যা সংযুক্ত হিটারের স্বাস্থ্য পর্যবেক্ষণ করে এবং বার্নআউটের ক্ষেত্রে সিস্টেমকে সতর্ক করে, পণ্যের ত্রুটি এবং ডাউনটাইম প্রতিরোধ করতে সহায়তা করে।
•
সহজ কনফিগারেশন এবং মনিটরিং:মডিউলটি সহজে সেট আপ, টিউন করা এবং GX Works2, Mitsubishi এর ইন্টিগ্রেটেড ইঞ্জিনিয়ারিং সফ্টওয়্যার ব্যবহার করে পর্যবেক্ষণ করা যেতে পারে, একটি স্বজ্ঞাত ব্যবহারকারী ইন্টারফেস প্রদান করে।
•
উচ্চ রেজোলিউশন:সঠিক প্রক্রিয়া নিয়ন্ত্রণের জন্য উচ্চ-নির্ভুলতা তাপমাত্রা ইনপুট অফার করে।
•
বিরামহীন একীকরণ:MELSEC-Q সিরিজের প্ল্যাটফর্মের সাথে সম্পূর্ণরূপে একত্রিত হয়, যা CPU মডিউল এবং অন্যান্য বিশেষ ফাংশন মডিউলগুলির সাথে সহজে ডেটা বিনিময়ের অনুমতি দেয়।

Q64TCRTউপাদান এবং অ্যাপ্লিকেশন

•
উপাদান:মডিউলের হাউজিং সাধারণত শক্ত, শিখা-প্রতিরোধী প্লাস্টিক (যেমন, PBT) থেকে তৈরি করা হয়, যার ভিতরে ধাতব সংযোগকারী এবং মুদ্রিত সার্কিট বোর্ড রয়েছে, কঠোর শিল্প পরিবেশের জন্য স্থায়িত্ব নিশ্চিত করে।
•
প্রাথমিক আবেদন:
- •
  শিল্প ওভেন এবং চুল্লি
- •
  ইনজেকশন ছাঁচনির্মাণ মেশিন
- •
  এক্সট্রুশন মেশিন
- •
  খাদ্য ও পানীয় প্রক্রিয়াকরণ (যেমন, কুকার, পাস্তুরাইজার)
- •
  এনভায়রনমেন্টাল টেস্ট চেম্বার
- •
  সেমিকন্ডাক্টর ম্যানুফ্যাকচারিং ইকুইপমেন্ট
- •
  প্যাকেজিং এবং ওয়েল্ডিং যন্ত্রপাতি

Q64TCRTগুরুত্বপূর্ণ পরামিতি

Q64TCRT মডিউলের মূল স্পেসিফিকেশনগুলি নীচের সারণীতে সংক্ষিপ্ত করা হয়েছে।

প্যারামিটার	স্পেসিফিকেশন
মডেলআমি	মিতসুবিশি ইলেকট্রিক Q64TCRT
চ্যানেলের সংখ্যাআমি	4টি চ্যানেল
সামঞ্জস্যপূর্ণ সেন্সরআমি	থার্মোকল: K, J, E, T, B, R, S, N, PLII, W5Re/W26Re রেজিস্ট্যান্স থার্মোমিটার: Pt100 (JPt100 সমর্থিত নয়)
ইনপুট পরিসীমাআমি	সেন্সরের প্রকারের উপর নির্ভর করে (যেমন, কে-টাইপ: -200 থেকে 1300 ডিগ্রি সেলসিয়াস)
নিয়ন্ত্রণ পদ্ধতিআমি	পিআইডি নিয়ন্ত্রণ (চালু/বন্ধ নিয়ন্ত্রণও সম্ভব)
আউটপুট নিয়ন্ত্রণ করুনআমি	ট্রানজিস্টর আউটপুট (ডুবানো)
হিটার বার্নআউট সনাক্তকরণ (HBD)আমি	সমর্থিত
অটো-টিউনিং (AT)আমি	সমর্থিত
নমুনা চক্রআমি	160 ms/চ্যানেল (4টি চ্যানেলের জন্য)
বিচ্ছিন্নকরণ পদ্ধতিআমি	চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতা (I/O এবং PLC-এর মধ্যে)
রেটেড ভোল্টেজআমি	5 ভিডিসি (মূল ভিত্তি ইউনিট থেকে)
বাহ্যিক সংযোগআমি	40-পিন সংযোগকারী (একটি পৃথক সংযোগকারী ব্লক প্রয়োজন, যেমন, A6CON1/2/4)
ওজনআমি	প্রায় 0.2 কেজি

性能仕様

制御出力
温度入力点数
使用可能測温抵抗体
精度	指示精度	周囲温度:25±5℃
		周囲温度:0～55℃
サンプリング周期
制御出力周期
入力インピーダンス
入力フィルタ
センサ補正値設定
センサ入力断線時の動作
温度制御方式
PID定数範囲	PID定数設定
	比例帯(P)
	積分時間(I)
	微分時間(D)
目標値設定範囲
不感帯設定範囲
トランジスタ出力	出力信号
	定格負荷電圧
	最大負荷電流
	最大突入電流
	বন্ধ時漏洩電流
	時最大電圧降下 অন
	応答時間	বন্ধ → চালু
		চালু → বন্ধ
絶縁方式
絶縁耐圧
絶縁抵抗
外部配線接続方式
入出力占有点数
DC5V内部消費電流
外形寸法	高さ(এইচ)
	幅(W)
	奥行き(D)
質量

トランジスタ出力

4チャンネル／ユニット

Pt100, JPt100

フルスケール×(±0.3％)

フルスケール×(±0.7％)

500ms／4チャンネル

1-100

1MΩ

0～100s(0:入力フィルタOFF)

-50.00-50.00%

アップスケール処理

পিআইডি চালু/বন্ধパルスまたは2位置制御

オートチューニングによる設定が可能

0.0～1000.0％(0.0:2位置制御)

1～3600s

0～3600s(0:PI制御)

使用する白金測温抵抗体で設定した温度範囲内

0.1-10.0%

চালু/বন্ধパルス

DC10～30V

0.1A／1点,0.4A／1コモン

0.4A,10ms

0.1mA以下

DC1.0V(TYP.) 0.1A, DC2.5V(MAX.) 0.1A

2ms以下

入力とアース間,入力チャンネル間:トランス絶縁

入力とアース間, 入力チャンネル間:AC500V 1分間

入力とアース間, 入力チャンネル間:DC500V 20MΩ以上

18点ネジ端子台(M3ネジ)

16点(I/O割付:インテリ 16点)

0.55A

98 মিমি

27.4 মিমি

112 মিমি

0.20 কেজি
