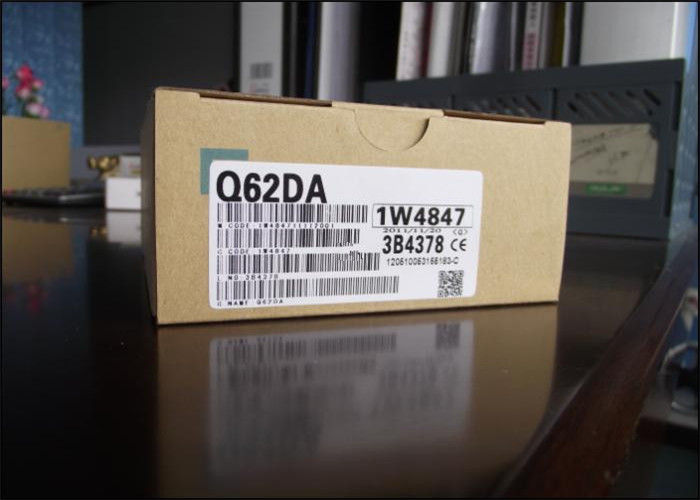

Q62DA মিতসুবিশি ইউনিভার্সাল মডেল রিডান্ড্যান্ট পাওয়ার সাপ্লাই মডিউল
Q62DA বিবরণ
The MITSUBISHI Q62DA হল একটি উচ্চ-নির্ভুল, ২-চ্যানেল ডিজিটাল-টু-অ্যানালগ (D/A) কনভার্টার মডিউল যা MELSEC-Q Series PLC I/O লাইনাপের অংশ। এই মডিউলটি Q Series PLC CPU থেকে ১৬-বিট ডিজিটাল সিগন্যালকে নির্ভুল অ্যানালগ ভোল্টেজ বা কারেন্ট আউটপুটে রূপান্তর করে, যা ভ্যারিয়েবল ফ্রিকোয়েন্সি ড্রাইভ, টেম্পারেচার কন্ট্রোলার, প্রোপোরশনাল ভালভ এবং রেকর্ডারের মতো অ্যানালগ ফিল্ড ডিভাইসগুলির নির্বিঘ্ন নিয়ন্ত্রণ সক্ষম করে। শিল্প প্রক্রিয়া নিয়ন্ত্রণ এবং নির্ভুল অটোমেশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, এটি নমনীয় আউটপুট কনফিগারেশন, উচ্চ নির্ভুলতা এবং দ্রুত রূপান্তর গতি সরবরাহ করে। Q62DA মাল্টি-রেজোলিউশন মোড এবং ব্যবহারকারী-সংজ্ঞায়িত আউটপুট রেঞ্জ বৈশিষ্ট্যযুক্ত, যা এটিকে বিভিন্ন নিয়ন্ত্রণ প্রয়োজনীয়তার সাথে অত্যন্ত অভিযোজিত করে তোলে। এটি Q Series ব্যাকপ্লেনে সরাসরি মাউন্ট হয়, যা ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেমে নির্বিঘ্নে সংহত হয়।
Q62DA মূল বৈশিষ্ট্য
- দ্বৈত স্বাধীন অ্যানালগ আউটপুট চ্যানেল: ২ টি বিচ্ছিন্ন চ্যানেল সরবরাহ করে, প্রতিটি ভোল্টেজ (-১০V থেকে +১০V DC) বা কারেন্ট (০mA থেকে ২০mA DC) আউটপুটের জন্য কনফিগারযোগ্যMITSUBISHI ELECTRIC.
- মাল্টি-রেজোলিউশন মোড: নির্ভুল নিয়ন্ত্রণের জন্য নির্বাচনযোগ্য ডিজিটাল রেজোলিউশন সমর্থন করে:
- সাধারণ রেজোলিউশন: -৪০৯৬ থেকে +৪০৯৫ (১৬-বিট স্ট্যান্ডার্ড)
- উচ্চ রেজোলিউশন: -১২২৮৮ থেকে +১২২৮৭ বা -১৬৩৮৪ থেকে +১৬৩৮৩
- উচ্চ-গতির রূপান্তর: রিয়েল-টাইম নিয়ন্ত্রণ প্রতিক্রিয়াশীলতার জন্য প্রতি চ্যানেলে ৮০µs এর দ্রুত আপডেট হার।
- উচ্চ নির্ভুলতা: পূর্ণ স্কেলের ±০.১% এর চমৎকার রূপান্তর নির্ভুলতা (২৫±৫°C এ)।
- নমনীয় আউটপুট রেঞ্জ: কাস্টম রেঞ্জের জন্য প্রোগ্রামিং সফ্টওয়্যারের মাধ্যমে ব্যবহারকারী-সংজ্ঞায়িত অফসেট এবং গেইন সেটিংস।
- সিঙ্ক্রোনাস আউটপুট ফাংশন: নির্ভুল মাল্টি-অ্যাক্সিস বা মাল্টি-লুপ নিয়ন্ত্রণের জন্য সমস্ত চ্যানেলের যুগপৎ আপডেট করার অনুমতি দেয়।
- শক্তিশালী বিচ্ছিন্নতা: I/O টার্মিনাল এবং PLC অভ্যন্তরীণ সার্কিটের মধ্যে ফটোকাপলার বিচ্ছিন্নতা; বাহ্যিক পাওয়ার এবং অ্যানালগ আউটপুটের মধ্যে ট্রান্সফরমার বিচ্ছিন্নতা।
- অন্তর্নির্মিত সুরক্ষা: সংযুক্ত ডিভাইসগুলি রক্ষা করার জন্য আউটপুট শর্ট-সার্কিট সুরক্ষা বৈশিষ্ট্যযুক্ত।
- ডায়াগনস্টিক এলইডি: সহজ সিস্টেম পর্যবেক্ষণের জন্য পাওয়ার, আউটপুট এবং ত্রুটির অবস্থার জন্য স্ট্যাটাস ইন্ডিকেটর।
- স্থান-সংরক্ষণকারী ডিজাইন: Q Series র্যাকে উচ্চ-ঘনত্বের মাউন্টিংয়ের জন্য স্লিম মডিউল প্রোফাইল।
- বৈশ্বিক সম্মতি: বিশ্বব্যাপী অ্যাপ্লিকেশনের জন্য UL, cUL, CE, এবং RoHS মানগুলির সাথে সঙ্গতিপূর্ণ।
Q62DA উপকরণ ও অ্যাপ্লিকেশন
উপকরণ
- হাউজিং ও এনক্লোজার: উচ্চ-শক্তির, শিখা-প্রতিরোধী (UL94 V-0) ইঞ্জিনিয়ারিং থার্মোপ্লাস্টিক, যা স্থায়িত্ব এবং বৈদ্যুতিক সুরক্ষা নিশ্চিত করে।
- সার্কিট বোর্ড: সংকেত অখণ্ডতা এবং শব্দ কমানোর জন্য মাল্টি-লেয়ার ডিজাইন সহ উচ্চ-গ্রেডের FR-4 গ্লাস ইপোক্সি PCB।
- টার্মিনাল: নিরাপদ, ক্ষয়-প্রতিরোধী সংযোগের জন্য নিকেল-প্লেটেড কপার অ্যালয় স্ক্রু টার্মিনাল (M3)।
- অভ্যন্তরীণ উপাদান: স্থিতিশীল দীর্ঘমেয়াদী কর্মক্ষমতার জন্য শিল্প-গ্রেডের নির্ভুল রেজিস্টর, ক্যাপাসিটর এবং অপ্টো-আইসোলেটর।
- তাপ অপচয়: পূর্ণ লোডে নির্ভরযোগ্য অপারেশনের জন্য অভ্যন্তরীণ হিট সিঙ্ক সহ দক্ষ তাপীয় নকশা।
সাধারণ অ্যাপ্লিকেশন
- প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা: রাসায়নিক, জল শোধন এবং খাদ্য প্রক্রিয়াকরণ প্ল্যান্টে প্রবাহ, চাপ, তাপমাত্রা এবং স্তরের নির্ভুল নিয়ন্ত্রণ।
- শিল্প যন্ত্রপাতি: প্যাকেজিং এবং প্রিন্টিং মেশিনে প্রোপোরশনাল হাইড্রোলিক/নিউমেটিক ভালভ, স্পিড কন্ট্রোলার এবং টেনশন সিস্টেমের নিয়ন্ত্রণ।
- পরীক্ষা ও পরিমাপ সরঞ্জাম: স্বয়ংক্রিয় পরীক্ষা স্ট্যান্ড এবং ক্রমাঙ্কন সিস্টেমের জন্য নির্ভুল নিয়ন্ত্রণ সংকেত তৈরি করা।
- HVAC সিস্টেম: বিল্ডিং অটোমেশনে ড্যাম্পার, ভালভ এবং ভেরিয়েবল-স্পিড ড্রাইভের মডুলেটিং নিয়ন্ত্রণ।
- সেমিকন্ডাক্টর উৎপাদন: পজিশনিং এবং ওয়েফার প্রক্রিয়াকরণ সরঞ্জামের জন্য উচ্চ-রেজোলিউশন অ্যানালগ রেফারেন্স সরবরাহ করা।
- বিদ্যুৎ উৎপাদন ও বিতরণ: টারবাইন এবং জেনারেটর নিয়ন্ত্রণ ব্যবস্থায় গভর্নর নিয়ন্ত্রণ এবং অ্যানালগ সিগন্যালিং।
- উপকরণ হ্যান্ডলিং: ওয়াইন্ডিং, আনওয়াইন্ডিং এবং ওয়েব প্রক্রিয়াকরণ লাইনে অবিচ্ছিন্ন টেনশন নিয়ন্ত্রণ।
Q62DA গুরুত্বপূর্ণ প্যারামিটার
| প্যারামিটার |
স্পেসিফিকেশন |
| পার্ট নম্বর |
Q62DA |
| পণ্যের ব্র্যান্ড |
Mitsubishi Electric |
| পণ্যের সিরিজ |
MELSEC-Q Series |
| পণ্যের প্রকার |
ডিজিটাল-টু-অ্যানালগ (D/A) কনভার্টার মডিউল |
| আউটপুট চ্যানেলের সংখ্যা |
২ চ্যানেল (স্বাধীন) |
| ডিজিটাল ইনপুট |
১৬-বিট সাইনড বাইনারি |
| রেজোলিউশন মোড |
সাধারণ: -৪০৯৬ ~ +৪০৯৫
উচ্চ: -১২২৮৮ ~ +১২২৮৭ / -১৬৩৮৪ ~ +১৬৩৮৩ |
| ভোল্টেজ আউটপুট রেঞ্জ |
-১০V ~ +১০V DC |
| ভোল্টেজ আউটপুট লোড |
১kΩ ~ ১MΩ |
| কারেন্ট আউটপুট রেঞ্জ |
০mA ~ ২০mA DC |
| কারেন্ট আউটপুট লোড |
০Ω ~ ৬০০Ω |
| রূপান্তর গতি |
৮০ µs / চ্যানেল |
| সামগ্রিক নির্ভুলতা |
±০.১% F.S. (২৫±৫°C)
±০.৩% F.S. (০~৫৫°C) |
| বিচ্ছিন্নতা |
I/O থেকে PLC: অপটোকাপলার
বাহ্যিক পাওয়ার থেকে আউটপুট: ট্রান্সফরমার |
| শর্ট-সার্কিট সুরক্ষা |
হ্যাঁ (অন্তর্নির্মিত) |
| বাহ্যিক পাওয়ার সাপ্লাই |
DC24V (±১০%) |
| অভ্যন্তরীণ পাওয়ার খরচ |
০.৩৭A DC5V এ (ব্যাকপ্লেন থেকে) |
| অপারেটিং তাপমাত্রা |
০°C ~ +৫৫°C |
| স্টোরেজ তাপমাত্রা |
-২০°C ~ +৭৫°C |
| অপারেটিং আর্দ্রতা |
১০% ~ ৯০% RH (নন-কনডেনসিং) |
| মাত্রা (W×H×D) |
২৭.৪mm × ৯৮mm × ১১২mm |
| ওজন |
প্রায়। ০.২০ কেজি |
| অকুপাইড স্লটের সংখ্যা |
১ স্লট |
| টার্মিনাল ব্লক |
১৮-পয়েন্ট স্ক্রু টার্মিনাল (M3) |
| সার্টিফিকেশন |
UL, cUL, CE, RoHS |
| পণ্যের অবস্থা |
বন্ধ (Q62DAN দ্বারা প্রতিস্থাপিত) |
