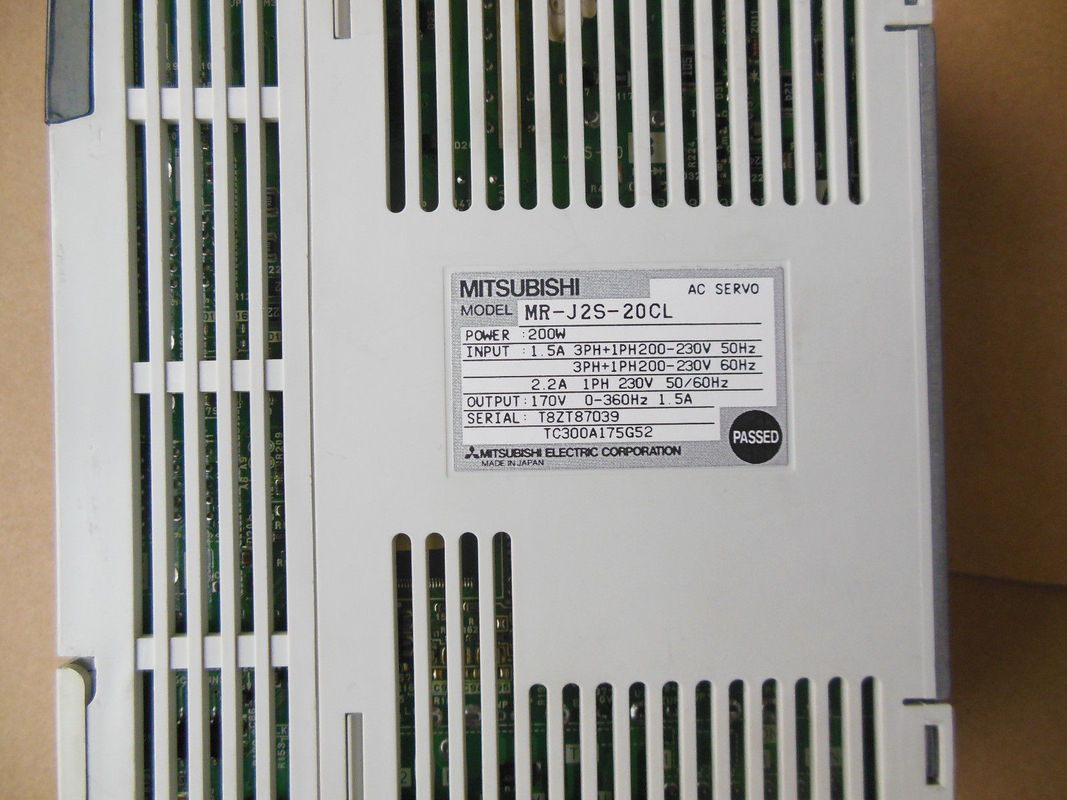

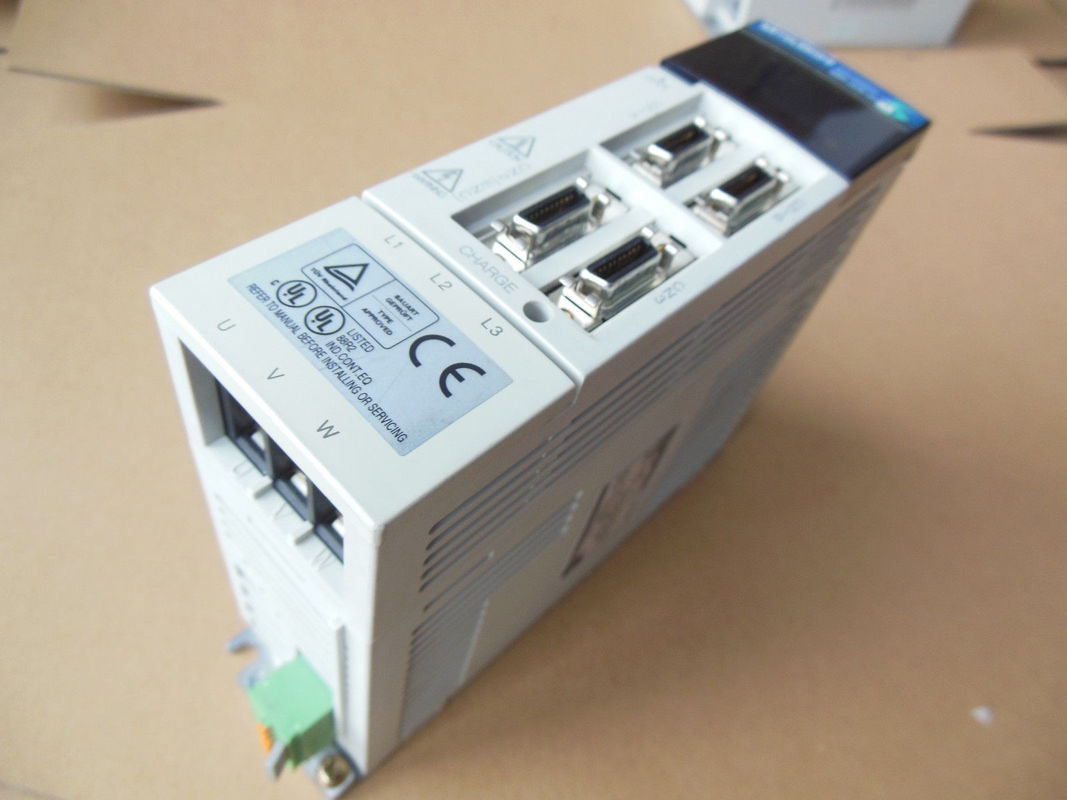

ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভ MR-J2S-20CL / MR-J2S-10CL / MR-J2S-40CL মিতসুবিশি এসি সার্ভো
1. EC নির্দেশাবলী কি?
ইইউভুক্ত দেশগুলোর বিধিবিধান মানসম্মত এবং মসৃণ নিশ্চিত করতে ইসির নির্দেশনা জারি করা হয়েছিল
নিরাপত্তা-গ্যারান্টিযুক্ত পণ্য বিতরণ।ইইউ দেশগুলিতে, যন্ত্রপাতি নির্দেশিকা (এতে কার্যকর
জানুয়ারী, 1995), EMC নির্দেশিকা (জানুয়ারি, 1996 সালে কার্যকর) এবং কম ভোল্টেজ নির্দেশিকা (জানুয়ারিতে কার্যকরী,
1997) EC নির্দেশাবলীর প্রয়োজন যে বিক্রি করা পণ্যগুলি তাদের মৌলিক সুরক্ষা প্রয়োজনীয়তাগুলি পূরণ করতে হবে এবং CE চিহ্ন (CE মার্কিং) বহন করতে হবে।সিই চিহ্নিতকরণ মেশিন এবং সরঞ্জামগুলিতে প্রযোজ্য
যেখানে servo amplifiers ইনস্টল করা হয়েছে।
(1) EMC নির্দেশিকা
EMC নির্দেশিকা শুধুমাত্র servo ইউনিটের জন্য প্রযোজ্য নয় কিন্তু servo-incorporated মেশিন এবং সরঞ্জামের জন্য প্রযোজ্য।এর জন্য EMC নির্দেশিকা মেনে চলার জন্য EMC ফিল্টারগুলিকে সার্ভো-ইনকর্পোরেটেড মেশিন এবং সরঞ্জামের সাথে ব্যবহার করতে হবে।sp ecific EMC নির্দেশনা মেনে চলার পদ্ধতির জন্য, পড়ুন
EMC ইনস্টলেশন নির্দেশিকা (IB(NA)67310)।
(2) কম ভোল্টেজ নির্দেশিকা
নিম্ন ভোল্টেজ নির্দেশিকা একা সার্ভো ইউনিটের ক্ষেত্রেও প্রযোজ্য।অতএব, তারা মেনে চলার জন্য ডিজাইন করা হয়েছে
কম ভোল্টেজ নির্দেশিকা।নিম্ন ভোল্টেজ নির্দেশিকা মেনে চলার জন্য এই servo TUV, তৃতীয় পক্ষের মূল্যায়ন সংস্থা দ্বারা প্রত্যয়িত।
(3) মেশিন নির্দেশিকা
মেশিন নয়, সার্ভো অ্যামপ্লিফায়ারদের এই নির্দেশ মেনে চলার দরকার নেই।
2. সম্মতির জন্য সতর্কতা
(1) সার্ভো এমপ্লিফায়ার এবং সার্ভো মোটর ব্যবহার করা হয়
সার্ভো এমপ্লিফায়ার এবং সার্ভো মোটর ব্যবহার করুন যা স্ট্যান্ডার্ড মডেল মেনে চলে।
সার্ভো এমপ্লিফায়ার সিরিজ:
MR-J2S-10CL থেকে MR-J2S-700CL
MR-J2S-10CL1 থেকে MR-J2S40CL1
সার্ভো মোটর সিরিজ:
এইচসি-কেএফএস
HC-MFS
এইচসি-এসএফএস
এইচসি-আরএফএস
এইচসি-ইউএফএস
HA-LFS
(2) কনফিগারেশন
(3) পরিবেশ
IEC60664-1-এ উল্লিখিত দূষণ স্তর 2-এ বা তার উপরে সার্ভো অ্যামপ্লিফায়ার পরিচালনা করুন।এই উদ্দেশ্যে, একটি নিয়ন্ত্রণ বাক্সে সার্ভো অ্যামপ্লিফায়ার ইনস্টল করুন যা জল, তেল, কার্বন, ধুলো, ময়লা ইত্যাদি থেকে সুরক্ষিত।
(4) পাওয়ার সাপ্লাই
Aএই উদ্দেশ্যে, পাওয়ার ইনপুট বিভাগে IEC বা EN স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ একটি শক্তিশালী অন্তরক ট্রান্সফরমার ব্যবহার করা উচিত।
(b) বাহ্যিক থেকে ইন্টারফেস পাওয়ার সাপ্লাই করার সময়, একটি 24VDC পাওয়ার সাপ্লাই ব্যবহার করুন যা I/O তে ইনসুলেশন-রিইনফোর্সড হয়েছে।
(5) গ্রাউন্ডিং
(a) একটি বৈদ্যুতিক শক প্রতিরোধ করতে, সর্বদা সার্ভো অ্যামপ্লিফায়ারের প্রতিরক্ষামূলক আর্থ (PE) টার্মিনালগুলি (চিহ্নিত) নিয়ন্ত্রণ বাক্সের প্রতিরক্ষামূলক আর্থ (PE) এর সাথে সংযুক্ত করুন।
(b) একই প্রতিরক্ষামূলক আর্থ (PE) টার্মিনাল (চিহ্নিত) এর সাথে দুটি গ্রাউন্ড তারের সংযোগ করবেন না।সর্বদা তারগুলিকে টার্মিনালের সাথে একের পর এক সংযুক্ত করুন৷
ক্যাপাসিটরের স্রাবের সময়
ক্যাপাসিটরের স্রাবের সময় নীচে তালিকাভুক্ত করা হয়েছে।নিরাপত্তা নিশ্চিত করতে, চার্জিং বিভাগে স্পর্শ করবেন না
পাওয়ার বন্ধ করার 15 মিনিট পর।
| সার্ভো পরিবর্ধক |
স্রাবের সময় [মিনিট]
|
| MR-J2S-10CL(1) MR-J2S-20CL(1) |
1 |
| MR-J2S-40CL(1) MR-J2S-60CL |
2 |
| MR-J2S-70CL থেকে MR-J2S-350CL |
3 |
| MR-J2S-500CL MR-J2S-700CL |
5 |
V. প্যাকেজিং এবং ডেলিভারি
প্যাকেজিং বিবরণ
কার্টন
ডেলিভারি সময়
3-5 দিনের মধ্যে
