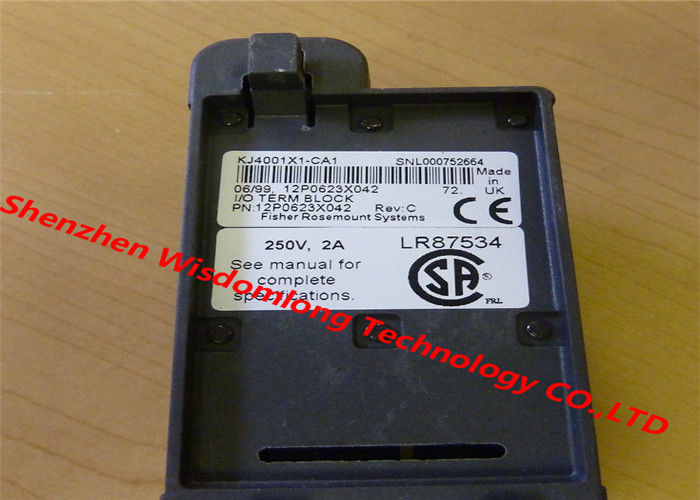

এমারসন KJ4001X1-CA1 I/O টার্মিনাল ব্লক পাওয়ার ইন্টারফেস মডিউল 2 24vdc
KJ4001X1-CA1 বর্ণনা
দ্যKJ4001X1-CA1এটি একটি ফিউজড, ফিল্ড-ক্যাবলযুক্ত I/O টার্মিনাল ব্লক যা এমারসনের DeltaVTM ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেম (DCS) ইলেকট্রনিক মার্শালিং (CHARMS I/O) আর্কিটেকচারের জন্য একচেটিয়াভাবে ডিজাইন করা হয়েছে।এটি ডেল্টাভি আই/ও মডিউল এবং ফিল্ড সেন্সর/অ্যাকুয়েটরগুলির মধ্যে একটি সমালোচনামূলক ইন্টারফেস হিসাবে কাজ করে, ইন্টিগ্রেটেড ওভারকরেন্ট সুরক্ষা প্রদান, নিরাপদ সংকেত সমাপ্তি, এবং বিপজ্জনক এলাকা সামঞ্জস্য ডিজিটাল এবং বিচ্ছিন্ন I / O সার্কিট জন্য। শিল্প প্রক্রিয়া নিয়ন্ত্রণ পরিবেশের জন্য নির্মিত,এটা জোন 2 / ডিভ সমর্থন করে. 2 বিপজ্জনক অবস্থানে, সরাসরি ক্ষেত্রের তারের সক্ষম করে, এবং সিস্টেম এবং ক্ষেত্রের ডিভাইসগুলিকে শর্ট সার্কিট এবং ওভারলোড ক্ষতি থেকে রক্ষা করার সময় নির্ভরযোগ্য সংকেত অখণ্ডতা নিশ্চিত করে।এটি গরম-পরিবর্তনযোগ্য নয় এবং ইনস্টলেশন / অপসারণের জন্য শক্তি বন্ধ প্রয়োজন, ব্যবহারকারীর দ্বারা পরিবেশনযোগ্য অভ্যন্তরীণ উপাদান ছাড়া।
KJ4001X1-CA1মূল বৈশিষ্ট্য
- ইন্টিগ্রেটেড ফিউজড প্রোটেকশন: অতিরিক্ত বর্তমান/শর্ট সার্কিট সুরক্ষার জন্য অন্তর্নির্মিত প্রতি-চ্যানেল ফিউজ, বহিরাগত ফিউজ প্যানেলগুলি বাদ দেওয়া এবং তারের সরলীকরণ।
- বিপজ্জনক এলাকা প্রত্যয়িত: ATEX / IECEx / FM জোন ২, ডিভিশন ২ (II 3G Ex ec IIC Gc, T4) এর জন্য অনুমোদিত, তেল, গ্যাস, রাসায়নিক এবং পরিশোধক ইনস্টলেশনের জন্য উপযুক্ত।
- DeltaV CHARMS সামঞ্জস্য: ডেল্টাভি চার্ম আই/ও মডিউলগুলির সাথে নির্বিঘ্নে মিলিত হয়, ডিসক্রিট ডিজিটাল আই/ও (ডিআই/ডিও) ফিল্ড সিগন্যালের সমাপ্তি সমর্থন করে।
- শক্তিশালী শিল্প নকশা: IP20 সুরক্ষা, কম্পন/শক প্রতিরোধী, ISA-S71.04 শ্রেণি G3 কঠোর শিল্প পরিবেশের জন্য রেট (উচ্চ ধুলো, ক্ষয়কারী গ্যাস) ।
- নিরাপদ ফিল্ড ওয়্যারিং: নির্ভরযোগ্য ক্ষেত্রের তারের জন্য স্ক্রু-টার্মিনাল সংযোগ, প্রতি চ্যানেলে 250 VAC / 60 VDC পর্যন্ত 24 VDC ক্ষেত্র সার্কিট সমর্থন করে।
- কমপ্যাক্ট ডিআইএন-রেল মাউন্ট: কন্ট্রোল ক্যাবিনেটে সহজ ইনস্টলেশনের জন্য স্ট্যান্ডার্ড 35 মিমি ডিআইএন-রেল মাউন্ট, স্থান-নিরাপদ নকশা।
- কোন ক্যালিব্রেশনের প্রয়োজন নেই: রক্ষণাবেক্ষণ মুক্ত অপারেশন, কোন অভ্যন্তরীণ সমন্বয় বা calibration নির্ভরযোগ্য দীর্ঘমেয়াদী কর্মক্ষমতা জন্য প্রয়োজন।
- বিশ্বব্যাপী নিরাপত্তা অনুমোদন: সিই, এটিএক্স, আইইসিএক্স, এফএম, সিএসএ বিশ্বব্যাপী শিল্প স্থাপনার জন্য প্রত্যয়িতএমারসন.
KJ4001X1-CA1উপকরণ ও অ্যাপ্লিকেশন
উপাদান
- আবাসন: অগ্নি প্রতিরোধী, উচ্চ-শক্তির ইঞ্জিনিয়ারিং থার্মোপ্লাস্টিক (UL94 V-0), ধাক্কা প্রতিরোধী, রাসায়নিক প্রতিরোধী, আইপি 20 রেটযুক্ত।
- টার্মিনাল: নিকেলযুক্ত ব্রোঞ্জের স্ক্রু টার্মিনাল, জারা প্রতিরোধী, সিকিউর ওয়্যার রিটেনশন, সলিড / স্ট্র্যান্ডড ফিল্ড ওয়্যারিংয়ের জন্য উপযুক্ত।
- ফিউজ উপাদান: শিল্প-গ্রেডের দ্রুত-অ্যাকশন ফিউজ, প্রতি চ্যানেলের অতিরিক্ত বর্তমান সুরক্ষার জন্য রেটযুক্ত, ডেল্টাভি আই / ও মডিউল রেটগুলির সাথে মেলে।
- অভ্যন্তরীণ সার্কিট: উচ্চ তাপমাত্রা FR-4 PCB সঙ্গে স্বর্ণযুক্ত যোগাযোগ, ESD সুরক্ষা, ইএমআই / EMC শিল্প অবস্থার অধীনে স্থিতিশীল।
- মাউন্ট বেস: শক্তিশালী প্লাস্টিকের DIN রেল-ক্লিপ, 35 মিমি স্ট্যান্ডার্ড DIN রেলের সাথে সুরক্ষিত লকিং, কম্পন প্রতিরোধী।
সাধারণ অ্যাপ্লিকেশন
- তেল ও গ্যাস: শোধনাগার, অফশোর প্ল্যাটফর্ম, পাইপলাইন, কম্প্রেসার স্টেশন, প্রক্রিয়া পর্যবেক্ষণ এবং নিরাপত্তা বন্ধ লুপ।
- রাসায়নিক ও পেট্রোকেমিক্যাল: রিঅ্যাক্টর কন্ট্রোল, ডিস্টিলেশন কলাম, স্টোরেজ ট্যাঙ্ক মনিটরিং, বিপজ্জনক এলাকার বিচ্ছিন্ন I/O।
- বিদ্যুৎ উৎপাদন: তাপীয় বিদ্যুৎ কেন্দ্র, সংযুক্ত চক্রের উদ্ভিদ, বয়লার নিয়ন্ত্রণ, টারবাইন সহায়ক সিস্টেম।
- ফার্মাসিউটিক্যালস & ফুড প্রসেসিং: ক্লিন রুম অটোমেশন, ব্যাচ প্রক্রিয়া নিয়ন্ত্রণ, উপাদান হ্যান্ডলিং interlocks।
- পানি ও বর্জ্য: পাম্প স্টেশন, ভালভ নিয়ন্ত্রণ, স্তর / প্রবাহ পর্যবেক্ষণ, SCADA-সংযুক্ত বিচ্ছিন্ন I / O।
- সাধারণ শিল্প উৎপাদন: ধাতু প্রক্রিয়াজাতকরণ, প্যাকেজিং লাইন, উপাদান হ্যান্ডলিং, মেশিন নিরাপত্তা interlock।
KJ4001X1-CA1গুরুত্বপূর্ণ পরামিতি
| প্যারামিটার |
স্পেসিফিকেশন |
| পার্ট নম্বর |
KJ4001X1-CA1 |
| পণ্যের ধরন |
ডেল্টাভি ফিউজড আই/ও টার্মিনাল ব্লক (চার্মস ইন্টারফেস) |
| সিস্টেম সামঞ্জস্য |
এমারসন ডেল্টাভি ডিসিএস, CHARM I/O সাবসিস্টেম |
| সুরক্ষা রেটিং |
আইপি২০ (পিছনে/পাশে), বেতনের জন্য সামনে খোলা |
| বিপজ্জনক এলাকার রেটিং |
ATEX: II 3G Ex ec IIC Gc T4; IECEx; FM: Class I Div 2 GP A,B,C,D |
| ফিউজ টাইপ |
পার-চ্যানেল দ্রুত-অ্যাকশন ওভারকরেন্ট ফিউজ (ইন্টিগ্রেটেড) |
| ফিল্ড ভোল্টেজ রেটিং |
সর্বোচ্চ ২৫০ ভিএসি, ৬০ ভিডিসি প্রতি চ্যানেলে |
| ক্ষেত্রের বর্তমানের রেটিং |
1 A প্রতি চ্যানেল (fused) |
| মাউন্ট |
35 মিমি স্ট্যান্ডার্ড ডিআইএন রেল |
| অপারেটিং তাপমাত্রা |
0°C থেকে +60°C |
| সংরক্ষণ তাপমাত্রা |
-40°C থেকে +85°C |
| আপেক্ষিক আর্দ্রতা |
৫.৯৫% RH (অ-কন্ডেনসিং) |
| কম্পন প্রতিরোধের |
1 মিমি পিক-টু-পিক (2 ¢ 13.2 Hz); 0.7 g (13.2 ¢ 150 Hz) |
| শক প্রতিরোধের |
১০ গ্রাম অর্ধ-সাইনস তরঙ্গ, ১১ এমএস সময়কাল |
| পরিবেশগত শ্রেণী |
আইএসএ-এস৭১.০৪-১৯৮৫ ক্লাস জি৩ (কঠোর শিল্প) |
| ওয়্যারিং টার্মিনাল |
স্ক্রু টাইপ, 24 ′′12 AWG তারের জন্য উপযুক্ত |
| মাত্রা (W × H × D) |
প্রায় ৫১ × ৭৬ × ৫১ মিমি (২.০ × ৩.০ × ২.০ ইঞ্চি) |
| ওজন |
প্রায় ০.১ কেজি ০.২২ পাউন্ড |
| হট-স্পেচযোগ্য |
না (ইনস্টলেশন/অপসারণের জন্য পাওয়ার-ডাউন প্রয়োজন) |
| সার্টিফিকেশন |
CE, ATEX, IECEx, FM, CSA, RoHS |
| রক্ষণাবেক্ষণ |
ব্যবহারকারীর দ্বারা পরিবেশনযোগ্য কোন অংশ নেই, কোন ক্যালিব্রেশন প্রয়োজন নেই |
ডব্লিউটিএল-এ ভালো সেবা:
> আমরা রোজমাউন্টের জন্য উচ্চমানের, দ্রুত ডেলিভারি, প্রতিযোগিতামূলক মূল্য প্রদান করি।
> সর্বশেষ মূল্য জানতে দয়া করে আপনার RFQ পাঠান।
> সাধারণত, আমরা পেমেন্ট পাওয়ার পর 1-2 সপ্তাহের মধ্যে আইটেমগুলি পাঠাব।
> আমরা আপনাকে ইউপিএস/ডিএইচএল//ইএমএস/ফেডেক্সের মাধ্যমে পাঠাতে পারি। দয়া করে আমাদের সাথে যোগাযোগ করুন এবং আমরা আপনার পছন্দের উপায়গুলি ব্যবহার করব।
> আমাদের প্রচুর স্টক রয়েছে এবং দামগুলি পরিবর্তনশীল, তাই কখনও কখনও আমরা যে দামগুলি পোস্ট করি তা সঠিক নয়। যদি প্রয়োজন হয় তবে নির্দিষ্ট দামের জন্য আমাদের সাথে যোগাযোগ করুন।
এই সরঞ্জাম ব্যবহারের ফলে যে কোনও ব্যক্তিগত আঘাত বা সম্পত্তির ক্ষতির জন্য WTL দায়ী নয়।
এই সরঞ্জাম নিরাপদ হ্যান্ডলিং এবং অপারেশন এবং সরঞ্জাম যাচাই করার জন্য ক্রেতা এর দায়িত্ব
তাদের মেশিনের সাথে সামঞ্জস্য।
