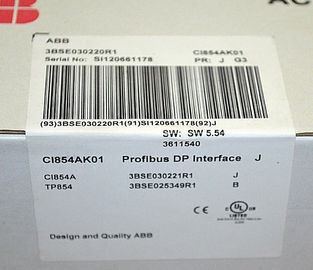

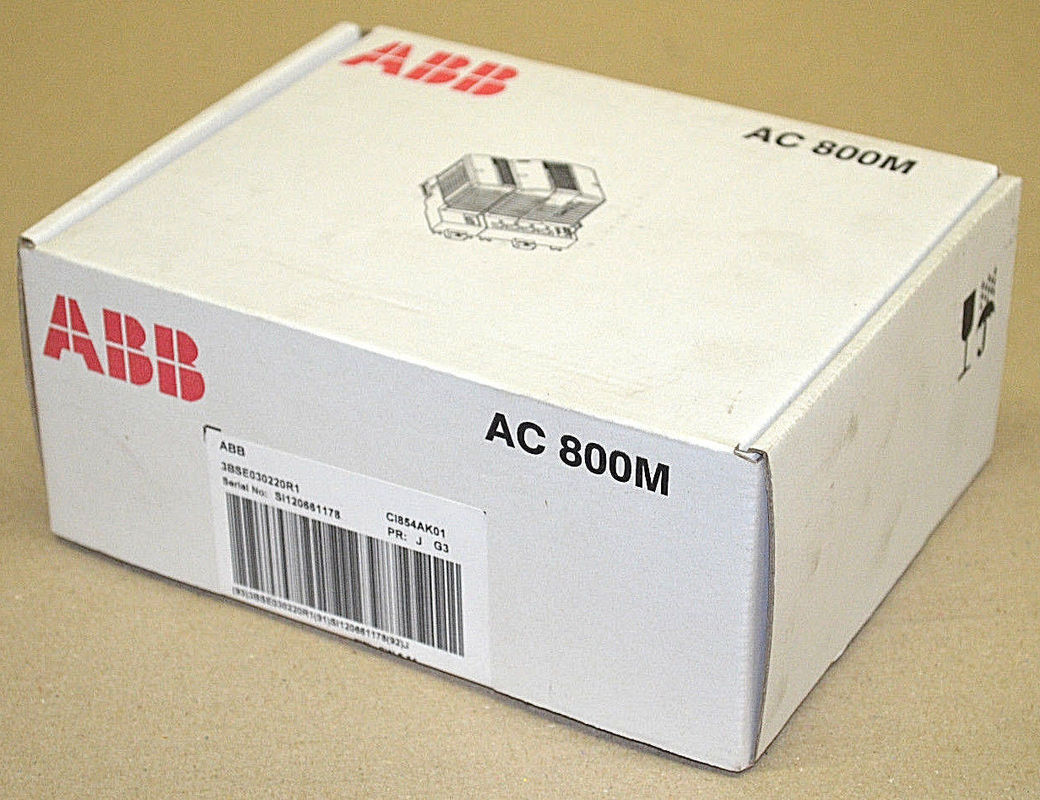

ABB S800 I/O মডিউল CI854AK01 ইন্টারফেস মডিউল PROFIBUS J 3BSE030220R1
(CI854A+TP854)
যোগাযোগ
| মডেল নং। |
প্রোটোকল |
মাস্টার বা দাস |
| CI801 |
PROFIBUS DP-V1 |
দাস |
| CI840A |
PROFIBUS DP-V1 |
দাস |
| CI853 |
COMLI এবং MODBUS RTU |
মাস্টার / স্লেভ |
| CI854B |
PROFIBUS DP-V1 |
মাস্টার |
| CI855 |
এবিবির মাস্টারবাস ৩০০ |
মাস্টার |
| CI856 |
ABB এর S100 I/O |
মাস্টার |
| CI857 |
এ বি বি এর ইনসুম |
মাস্টার |
| CI858 |
এবিবি'র ড্রাইভবাস |
মাস্টার |
| CI860 |
ফাউন্ডেশন ফিল্ডবাস এইচএসই |
মাস্টার / স্লেভ |
| CI865 |
এ বি বি এর স্যাট আই/ও |
মাস্টার |
| CI867 |
MODBUS TCP |
মাস্টার / স্লেভ |
| CI868 |
আইইসি ৬১৮৫০ |
মাস্টার / স্লেভ |
| CI869 |
এবিবির অ্যাডভান্ট ফিল্ডবাস ১০০ |
দাস |
| CI871 |
প্রফিনেট আইও |
মাস্টার |
| CI873 |
ইথারনেট আইপি / ডিভাইসনেট |
মাস্টার |
| TB820V2 |
এবিবির মডিউলবাস |
দাস |
| TB825 (মাল্টি মোড) |
এবিবির মডিউলবাস |
দাস |
| TB826 (একক মোড) |
এবিবির মডিউলবাস |
দাস |
| TB840A |
এবিবির মডিউলবাস |
দাস |
| TB842 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
| TU807 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
| TU840 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
| TU841 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
| TU846 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
| TU847 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
| TU848 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
| TU849 |
এবিবির মডিউলবাস |
প্রযোজ্য নয় |
CI854AK01 এর বর্ণনা
PROFIBUS DP হল দূরবর্তী I/O, ড্রাইভ, নিম্ন ভোল্টেজ বৈদ্যুতিক সরঞ্জাম এবং নিয়ামকগুলির মতো ক্ষেত্রীয় ডিভাইসগুলিকে আন্তঃসংযোগ করার জন্য একটি উচ্চ গতির মাল্টিপ্লেস বাস প্রোটোকল (১২ মেগাবাইট / সেকেন্ড পর্যন্ত) ।PROFIBUS DP CI854B যোগাযোগ ইন্টারফেসের মাধ্যমে AC 800M এর সাথে সংযুক্ত হতে পারে. CI854B-এ লাইন রিডন্ড্যান্স উপলব্ধি করার জন্য দুটি PROFIBUS পোর্ট রয়েছে এবং এটি PROFIBUS মাস্টার রিডন্ড্যান্সকেও সমর্থন করে।
দুটি CI854B যোগাযোগ ইন্টারফেস মডিউল ব্যবহার করে PROFIBUS-DP যোগাযোগে মাস্টার রিডান্ডান্সি সমর্থিত।মাস্টার রিডন্ডান্সি সিপিইউ রিডন্ডান্সি এবং সিইএক্সবাস রিডন্ডান্সি (বিসি 810) এর সাথে একত্রিত করা যেতে পারেমডিউলগুলি একটি DIN রেলের উপর মাউন্ট করা হয় এবং সরাসরি S800 I/O সিস্টেমের সাথে ইন্টারফেস করে, এবং অন্যান্য I/O সিস্টেমগুলির সাথে, সমস্ত PROFIBUS DP/DP-V1 এবং FOUNDATION ফিল্ডবাস দক্ষ সিস্টেম সহ।
প্রোফিবাস ডিপি দুটি বহির্মুখী নোডে শেষ করা উচিত। এটি সাধারণত অন্তর্নির্মিত সমাপ্তি সহ সংযোগকারী ব্যবহার করে করা হয়।একটি সঠিক কাজ সমাপ্তি গ্যারান্টি সংযোগকারী প্লাগ এবং শক্তি সরবরাহ করা আবশ্যক.
প্যাকেজ সহঃ একটি CI854BK01 যোগাযোগ ইন্টারফেস এবং একটি TP854 বেসপ্লেট।
(শুধুমাত্র সিস্টেম 800xA 6 এর সাথে সামঞ্জস্যপূর্ণ।0.3.2কমপ্যাক্ট কন্ট্রোল বিল্ডার ৬।0.০-২ এবং তারপরে।আরও তথ্যের জন্য দয়া করে প্রোডাক্ট আপডেট দেখুন)
সাধারণ তথ্য
| প্রোটোকল |
PROFIBUS DP-V1 |
| প্রবন্ধের সংখ্যা |
3BSE069449R1 (CI854BK01) |
| মাস্টার বা দাস |
মাস্টার |
| চ্যানেলের সংখ্যা |
2 |
| ট্রান্সমিশন গতি |
9.6 - ১২০০০ কেবিট/সেকেন্ড |
| লাইন রিডন্ডেন্সি |
হ্যাঁ। |
| মডিউল রিডান্ডান্সি |
হ্যাঁ। |
| হট স্যুপ |
হ্যাঁ। |
| এইচআই কন্ট্রোলারের সাথে ব্যবহার করা হয় |
হ্যাঁ। |
বিস্তারিত তথ্য
| সিইএক্স বাসে সর্বোচ্চ একক |
12 |
| সংযোগকারী |
ডিবি মহিলা (9-পিন) |
| 24 ভোল্ট খরচ টাইপ |
১৯০ এমএ |
পরিবেশ ও সার্টিফিকেশন
| তাপমাত্রা, অপারেটিং |
৫৫ ডিগ্রি সেলসিয়াস |
| সুরক্ষা শ্রেণি |
IP20 EN60529, IEC 529 অনুযায়ী |
| সিই-মার্কিং |
হ্যাঁ। |
| মেরিন সার্টিফিকেট |
ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS সম্মতি |
EN 50581:2012 |
| ওইইই মেনে চলা |
ডিরেক্টরি ২০১২/১৯/ইইউ |
বৈশিষ্ট্য এবং সুবিধা
- PROFIBUS DP এর মাধ্যমে রিমোট I/O এবং ফিল্ডবাস যন্ত্র সংযোগের জন্য ব্যবহৃত হয়
- PROFIBUS PA কে CI854B এর সাথে PROFIBUS লিঙ্কিং ডিভাইস LD 800P এর মাধ্যমে সংযুক্ত করা সম্ভব
- CI854B অপ্রয়োজনীয় হতে পারে
মাত্রা
| উচ্চতা |
১৮৫ মিমি (৭.৩ ইঞ্চি) |
| প্রস্থ |
59 মিমি (2.3 ইঞ্চি) |
| গভীরতা |
127.5 মিমি (5.0 ইঞ্চি) |
| ওজন (বেস সহ) |
700 গ্রাম (1.5 পাউন্ড) |
