জিই FANUC IC693MDL930 মডিউল একটি জিই FANUC 6-পয়েন্ট I/O মডিউল সিরিজ 90-30 Plcs

জেনেরিক ফ্যানুক IC693MDL930মডিউলটি একটি জিই ফ্যানুক ৬ পয়েন্ট আই/ও মডিউল সিরিজ ৯০-৩০ পিএলসিএস

আইসি৬৯৩এমডিএল৯৩০ এর প্রযুক্তিগত বিবরণী

ব্র্যান্ড জিই ফ্যানুক
প্রস্তুতকারক জিই ফ্যানুক
প্রস্তুতকারক জিই ফ্যানুক; এমারসন অটোমেশন (বর্তমান)
সিরিজ সিরিজ 90-30
পণ্যের বর্ণনা বিচ্ছিন্ন আউটপুট মডিউল
সিরিজ সিরিজ 90-30
পার্ট নম্বর IC693MDL930
পার্ট নম্বর IC693MDL930
আটটি (৮) পৃথকভাবে বিচ্ছিন্নতাঃ
পণ্যের ধরন ডিজিটাল I/O
ক্ষেত্রের পাশ এবং লজিক্যাল পাশের মধ্যে 1500 ভোল্ট; গ্রুপগুলির মধ্যে 500 ভোল্ট আউটপুট ভোল্টেজ পরিসীমা
রিলে আউটপুট 8
পণ্যের বর্ণনা রিলে আউটপুট মডিউল
আটটি চ্যানেলের সংখ্যা (8)
৫ থেকে ৩০ ভোল্ট ডিসি ৫ থেকে ২৫০ ভোল্ট এসি, ৫০/৬০ হার্জ
আউটপুট সুইচিং ক্ষমতা 4 Amps
নামমাত্র আউটপুট ভোল্টেজ 24 VDC; 120 VAC / 240 VAC
ফিউজ নং
আউটপুট গ্রুপিং পৃথকভাবে বিচ্ছিন্ন চ্যানেল
LED ইন্ডিকেটর হ্যাঁ

সর্বাধিক লোড 4 এমপিএস প্রতিরোধের সর্বাধিক প্রতি আউটপুটঃ 2 এমপিএস পাইলট ডিউটি প্রতি আউটপুট 20 এমপিএস সর্বোচ্চ প্রতি মডিউল UL ইনস্টলেশনের জন্য
যোগাযোগের ফর্ম ফর্ম এ যোগাযোগ (সাধারণত খোলা (এনও)
ন্যূনতম লোড ১০ এমএ
সর্বাধিক আউটপুট বর্তমান 4 এম্পিয়ার, প্রতিরোধী লোডের জন্য সর্বোচ্চ এক পয়েন্ট; পাইলট ডিউটি লোডের জন্য 2 এম্পিয়ার এক পয়েন্ট; ইউএল ইনস্টলেশনের জন্য মডিউল প্রতি 20 এম্পিয়ার
নামমাত্র ভোল্টেজ 24 ভোল্ট ডিসি বা 120 / 240 ভোল্ট এসি
সর্বাধিক ঢোকার স্রোত ৫ এম্পিয়ার
অপারেটিং ভোল্টেজ ৫ থেকে ৩০ ভোল্ট ডিসি বা ৫ থেকে ২৫০ ভোল্ট এসি
প্রতিক্রিয়া সময় ১৫ এমএস
ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে 6 এমএ (সমস্ত আউটপুট চালু); ব্যাকপ্লেনে রিলে 24 ভোল্ট বাস থেকে 70 এমএ (সমস্ত আউটপুট চালু)
অপারেটিং তাপমাত্রা 0 থেকে 50 ডিগ্রি সেলসিয়াস
অপারেটিং ভোল্টেজ 5-30 / 5-250 VAC
প্রতিক্রিয়া সময়, সর্বোচ্চ ১৫ এমএস
প্রোডাক্ট লাইফসাইকেল স্ট্যাটাস* বন্ধ/অপ্রচলিত
স্যুইচিং ফ্রিকোয়েন্সি প্রতি মিনিটে 20 চক্র
অফ রেসপন্স টাইম, সর্বোচ্চ ১৫ এমএস
মডিউলের প্রস্থ একক স্লট
প্রোডাক্ট লাইফসাইকেল স্ট্যাটাস বন্ধ / অপ্রচলিত
পণ্যের জীবনচক্র অপ্রচলিত

IC693MDL930 সম্পর্কে

আইসি 693 এমডিএল 930 একটি বিচ্ছিন্ন আউটপুট মডিউল যা সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) সিরিজের অংশ, পূর্বে জিই ফ্যানুক দ্বারা উত্পাদিত, এখন এমারসন অটোমেশনের অধীনে।এই মডিউল একটি একক-স্লট প্রস্থ, আট (8) স্বতন্ত্রভাবে বিচ্ছিন্ন স্বাভাবিকভাবে খোলা (N.O.) ফর্ম এ আউটপুটগুলির সংযোগ যা 90-30 সিরিজের মডুলার এবং এমবেডেড সেন্ট্রাল প্রসেসিং ইউনিট (সিপিইউ) মডিউল সেটগুলির সাথে স্থানীয় এবং বিতরণকৃত I / O উপাদান হিসাবে ব্যবহারের জন্য সামঞ্জস্যপূর্ণঅতিরিক্তভাবে এই মডিউলটি আধুনিক RX3i এবং RX7i সিস্টেমগুলিকে বিতরণ আউটপুট মডিউল হিসাবে সমর্থন করে। এই মডিউলটি মোটর স্টার্টার, সোলেনোড-অ্যাক্টিভেটেড ডিভাইস,এবং সূচক প্রদীপ. IC693MDL930 যোগাযোগ আউটপুট 4 Ampere এর বর্তমান নামমাত্র আছে, পয়েন্ট প্রতি প্রতিরোধী লোড জন্য সর্বোচ্চ; পয়েন্ট প্রতি পাইলট দায়িত্ব লোড জন্য 2 Ampere,এবং ইউএল ইনস্টলেশনের জন্য মডিউল প্রতি 20 এম্পের যখন মডিউল এর সর্বনিম্ন লোড 10 mA হয়প্রতিটি যোগাযোগ আউটপুট 24 ভিডিসি এবং 120 / 240 ভিডিসির নামমাত্র ভোল্টেজে কাজ করতে পারে যখন অপারেটিং ভোল্টেজ ব্যাপ্তিগুলি 5-30 ভিডিসি / 5-250 ভিএসি 50/60 হার্জ ফ্রিকোয়েন্সিতে।এটি সর্বাধিক 5 এম্পেরের একটি সর্বাধিক ইনরশ স্ট্রিমও তৈরি করে যখন সর্বাধিক চ্যানেল প্রতিক্রিয়া সময় চালু এবং বন্ধ উভয় সংকেতের রূপান্তরের জন্য 15 এমএস হয়এই মডিউলের অভ্যন্তরীণ শক্তি খরচ 6 এমএ ব্যাকপ্লেনে 5-ভোল্ট বাস থেকে সমস্ত আউটপুট এবং ব্যাকপ্লেনে রিলে 24 ভি বাস থেকে সমস্ত আউটপুট সহ 70 এমএ।পৃথক পৃথক, প্রতিটি আউটপুট চ্যানেল সর্বোচ্চ অপারেটিং নমনীয়তা প্রদান করে বিভিন্ন ভোল্টেজে কাজ করতে পারে।মডিউলের বিচ্ছিন্নতা 1500 ভোল্ট ক্ষেত্রের পাশ এবং লজিকাল পাশ এবং 500 ভোল্ট চ্যানেলের মধ্যে.

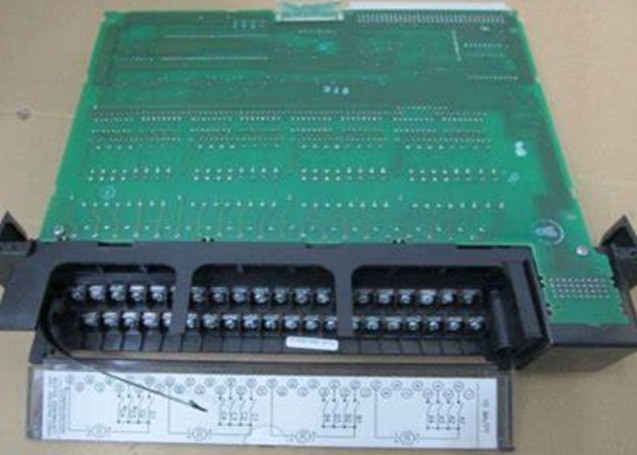

জিই আইসি 693 এমডিএল 930 মডিউল একটি ডিজিটাল আউটপুট মডিউল। আইসি 693 এমডিএল 930 আউটপুট মডিউলটি একটি জিই ফ্যানুক 90-30 পিএলসি সিস্টেমের 5-স্লট বা 10-স্লট ব্যাকপ্লেনের যে কোনও স্লটে ইনস্টল করা যেতে পারে।IC693MDL930 মডিউলটিতে ব্যবহারকারীর লোড পরিচালনার জন্য 8 টি স্বাভাবিকভাবে খোলা রিলে সার্কিট রয়েছে. পৃথক মডিউল আউটপুটগুলির আউটপুট সুইচিং ক্ষমতা 4 এমপিএস। প্রতিটি মডিউল আউটপুট অন্যান্য মডিউল আউটপুট থেকে বিচ্ছিন্ন এবং প্রতিটি মডিউল আউটপুট নিজস্ব সাধারণ টার্মিনাল আছে।IC693MDL930 মডিউলে কোন ফিউজ নেই. মডিউল আউটপুট সংযুক্ত ব্যবহারকারী ক্ষেত্র ডিভাইসের জন্য শক্তি সরবরাহ ব্যবহারকারী দ্বারা সরবরাহ করা প্রয়োজন।প্রতিটি আউটপুট পয়েন্টের অবস্থা প্রদর্শনকারী এলইডি সূচকগুলি মডিউলের উপরের দিকে সরবরাহ করা হয়.

IC693MDL930 মডিউলের নামমাত্র ভোল্টেজ 24 ভোল্ট ডিসি বা 120 থেকে 240 ভোল্ট এসি। অপারেটিং ভোল্টেজ 5 থেকে 30 ভোল্ট ডিসি বা 5 থেকে 250 ভোল্ট এসি (50 থেকে 60 হার্টজ) ।পিক লোড 4 আউটপুট প্রতিরোধক বর্তমান Amps হয়ইউএল ইনস্টলেশনের জন্য, আইসি 693 এমডিএল 930 মডিউল প্রতি পাইলট ডিউটি বর্তমানের 2 এমপিআর এবং সর্বোচ্চ 20 এমপিআর। সর্বনিম্ন লোড 10 মিলিঅ্যাম্পার এবং সর্বোচ্চ ইনরুশ বর্তমান 5 এমপিআর।যখন পিএলসি ব্যাকপ্লেন 5 ভোল্ট ডিসি ভোল্টেজ সরবরাহ করে, মডিউলটি 6 মিলিঅ্যাম্পার এবং যখন পিএলসি ব্যাকপ্লেন 24 ভোল্ট ডিসি সরবরাহ করে, তখন মডিউলটি 70 মিলিঅ্যাম্পার ব্যবহার করে। আইসি 693 এমডিএল 930 মডিউলের জন্য অপারেটিং তাপমাত্রা পরিসীমা 0 থেকে 50 ডিগ্রি সেলসিয়াস।এই সীমা অতিক্রম করে মডিউল আউটপুট হ্রাস পায়ইন্ডাক্টিভ লোড সুইচ করার জন্য, রিলে যোগাযোগের জীবনটি দমন সার্কিট ব্যবহারের সময় প্রতিরোধী লোড যোগাযোগের জীবনের জন্য আদর্শ।
