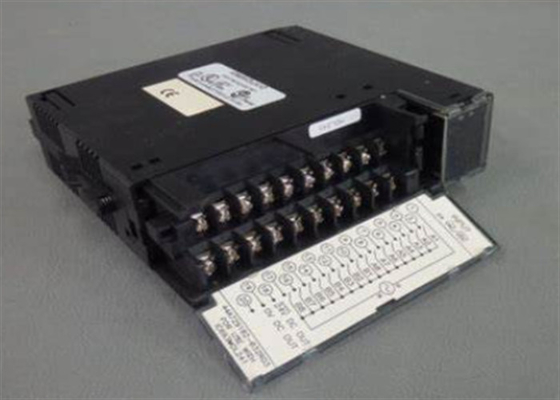

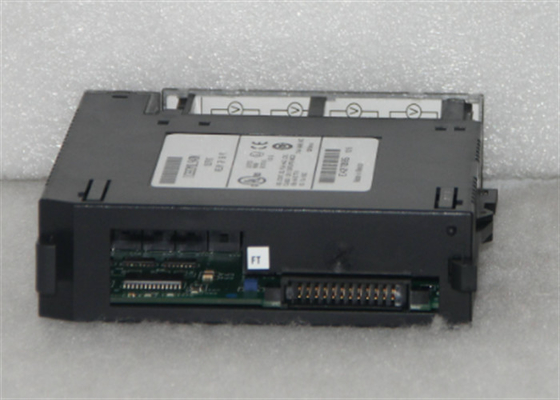

GE FANUC IC693MDL241 সাধারণ স্ক্যান রেট সিরিজ 90-30 প্রসেসর মডিউল

জেনেরিক ফ্যানুকIC693MDL241সাধারণ স্ক্যান রেট সিরিজ 90-30 প্রসেসর মডিউল

আইসি৬৯৩এমডিএল২৪১-এর প্রযুক্তিগত বিবরণ

ব্র্যান্ড জিই ফ্যানুক
সিরিজ সিরিজ 90-30
প্রস্তুতকারক জিই ফ্যানুক
প্রস্তুতকারক জিই ফ্যানুক (পূর্ববর্তী); এমারসন অটোমেশন (বর্তমান)
পার্ট নম্বর IC693MDL241
পণ্যের বর্ণনা বিচ্ছিন্ন ইনপুট মডিউল
সিরিজ সিরিজ 90-30
পার্ট নম্বর IC693MDL241
চ্যানেলের সংখ্যা ষোল (16)
ব্র্যান্ড জিই ইন্টেলিজেন্ট প্ল্যাটফর্মস/জিই ফ্যানুক
ইনপুট গ্রুপিং 16 ইনপুট একক গ্রুপ
ওয়্যারিং কনফিগারেশন পজিটিভ / নেগেটিভ লজিক
ফিল্ড সাইড এবং লজিক্যাল সাইডের মধ্যে 1500 ভিএসি বিচ্ছিন্নতা
পণ্যের ধরন ইনপুট মডিউল
ইনপুট সিগন্যাল পরিসীমা 0-30 VAC / VDC
ইনপুট ভোল্টেজ পরিসীমা 0 থেকে +30 ভোল্ট DC বা 0 থেকে +30 ভোল্ট AC, 50/60 Hz
নামমাত্র ইনপুট ভোল্টেজ 24 VAC / VDC
ভোল্টেজ 24 ভি এসি
নামমাত্র ভোল্টেজে ইনপুট বর্তমান 7 mA
নামমাত্র আউটপুট ভোল্টেজ 24 VAC / 24 VDC
ভোল্টেজ ২৪ ভি ডিসি

সমস্ত ইনপুট চালু থাকলে বর্তমান 80 mA @ 5 VDC; বিচ্ছিন্ন 24 VDC ব্যাকপ্লেন বাস থেকে 125 mA বা ব্যবহারকারী বহিরাগত শক্তি সরবরাহ সরবরাহ করেছেন।
অফ রেসপন্স টাইম, সর্বোচ্চ ২৮ এমএস
ইনপুট 16
স্টেট ভোল্টেজে 11.5 - 30.0 VAC / VDC
চালু অবস্থায় ভোল্টেজ 11.5 থেকে 30 ভোল্ট এসি বা ডিসি
ফ্রিকোয়েন্সি 50/60 Hz
বন্ধ অবস্থায় ভোল্টেজ 0-4 VAC / VDC
অফ-স্ট্যাট ভোল্টেজ 0 থেকে +4 ভোল্ট এসি বা ডিসি
নামমাত্র ভোল্টেজে ইনপুট বর্তমান 7 mA
অনস্টেট বর্তমান সর্বোচ্চ ১ এমএ
স্টেট বর্তমান ৩.২ এমএ
ফিল্ড সাইড এবং লজিক্যাল সাইডের মধ্যে বিচ্ছিন্নতা 1500 ভোল্ট আরএমএস
অফ স্টেট বর্তমান 1 mA
ডিসি পাওয়ার হ্যাঁ
এসি পাওয়ার হ্যাঁ
প্রতিক্রিয়া সময়, সাধারণত 12 এমএস
প্রতিক্রিয়া সময়, সর্বোচ্চ 12ms
এলইডি নির্দেশক 16
লজিক রিডিং %I
প্রোডাক্ট লাইফসাইকেল স্ট্যাটাস বন্ধ / অপ্রচলিত

IC693MDL241 সম্পর্কে

আইসি 693 এমডিএল 241 সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) সিরিজের একটি বিচ্ছিন্ন ইনপুট মডিউল।এই মডিউলটি একটি একক সাধারণ টার্মিনাল সহ এক আউটপুট গ্রুপে ষোল (16) আউটপুট চ্যানেল রয়েছেএটি ইনপুট ভোল্টেজ রেঞ্জ 0-30 VDC বা 0-30 VAC এ কাজ করে যখন মডিউলের রেট ভোল্টেজ 24 VAC / 24 VDC হয়।এই মডিউলটি বাইনারি বা অন / অফ বা ডুয়াল স্টেট-ইনপুট ডিভাইস যেমন লিমিট সুইচগুলির ওয়্যারিং সমর্থন করে, চাপ বোতাম সুইচ, প্রক্সিমিটি সুইচ, অক্জিলিয়ারী পরিচিতি, এবং অনুরূপ ডিভাইস। IC693MDL241 LED অবস্থা সূচক দুটি (2) সারি দিয়ে সজ্জিত করা হয়,প্রতিটি ইনপুট চ্যানেলের শক্তি প্রদর্শনের জন্য ব্যবহৃত হয়. একটি ইনপুট চ্যানেল যা নামমাত্র ভোল্টেজে সক্রিয়ভাবে 7 এমএ এর একটি ইনপুট বর্তমান গ্রহণ করছে তার সংশ্লিষ্ট এলইডি সক্রিয় রয়েছে। এলইডি সূচকগুলি ছাড়াও,ইনপুট চ্যানেলগুলির সহজ সনাক্তকরণের জন্য একটি সংক্ষিপ্ত বিবরণ বা ইনপুট ট্যাগ লিখতে পারে যেখানে মডিউল সন্নিবেশগুলি সরবরাহ করা হয়. এই মডিউলটি সিরিজ 90-30 পিএলসি প্ল্যাটফর্মের 5-স্লট বা 10-স্লট বেসপ্লেটে ইনস্টল করার সাথে সামঞ্জস্যপূর্ণ। ইনপুট চ্যানেলগুলির অন-স্টেট ভোল্টেজ রেটিং 11।5 - 30 VAC / VDC যখন অফ-স্টেট ভোল্টেজ 0 - 4 VDC / VACএকইভাবে, সর্বাধিক অন-স্টেট বর্তমান 3.2 এমএ এবং সর্বাধিক অফ-স্টেট বর্তমান 1 এমএ। মডিউলগুলির অন সিগন্যাল ট্রানজিশন বিলম্ব 12 এমএস এবং অফ প্রতিক্রিয়া সময় 28 এমএস।এই মডিউলের শক্তি খরচ 80 এমএ @ 5 ভিডিসি যখন সমস্ত ইনপুট লজিক 1 রাষ্ট্র এবং 125 এমএ থেকে বিচ্ছিন্ন 24 ভিডিসি ব্যাকপ্লেন বাস বা ব্যবহারকারীর সরবরাহিত বহিরাগত শক্তি সরবরাহের নামকরণ করা হয়.

IC693MDL241 মডিউলটি একটি ধনাত্মক/নেতিবাচক ইনপুট মডিউল যা জিই ফ্যানুক দ্বারা 90-30 সিরিজের পিএলসি সিস্টেমের অংশ হিসাবে তৈরি করা হয়।এটি 24 ভোল্ট এসি / ডিসি একটি ভোল্টেজ রেটিং উপর কাজ করে এবং এটি একটি সাধারণ শক্তি ইনপুট টার্মিনালে অবস্থিত সব 16 ইনপুট পয়েন্ট একটি একক গ্রুপ আছেএই মডিউলটি এসি বা ডিসি অপারেটর সরবরাহিত ইনপুট পাওয়ারের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং এটি ডিসি ইনপুট মোডে থাকাকালীন ইতিবাচক বা নেতিবাচক লজিক বৈশিষ্ট্য থাকতে পারে।এই ইনপুট বৈশিষ্ট্যগুলি ব্যবহারকারীর সরবরাহিত ইনপুট ইউনিটের বিস্তৃত পরিসরের জন্য উপযুক্ত, যেমন চাপ বোতাম, ইলেকট্রনিক প্রক্সিমিটি সুইচ এবং লিমিট সুইচ।আইসি 693 এমডিএল 241 মডিউলটি 0 থেকে 30 ভোল্ট এসি বা ডিসি এর মধ্যে একটি ইনপুট ভোল্টেজ সহ 50 থেকে 60 হার্টজ ফ্রিকোয়েন্সিতে আসে এবং নামমাত্র ভোল্টেজে 7 মিলিঅ্যাম্পের একটি সাধারণ ইনপুট বর্তমানএটিতে 11.5 থেকে 30 ভোল্ট এসি বা ডিসি এবং 0 থেকে 4 ভোল্ট এসি বা ডিসি এর অফ-স্টেট ভোল্টেজ রয়েছে।

GE IC693MDL241 মডিউলটি একটি ন্যূনতম ইন-স্টেট স্ট্রিম ৩.২ মিলিঅ্যাম্পের এবং সর্বোচ্চ অফ-স্টেট স্ট্রিম ১ অ্যাম্পের সাথে আসে,যখন এটি বন্ধ থাকে তখন ২৮ মিলিসেকেন্ডের এবং যখন এটি চালু থাকে তখন ১২ মিলিসেকেন্ডের সাড়া সময় থাকে. যখন বর্তমান ইনপুট পয়েন্ট মাধ্যমে পাস, ইনপুট অবস্থা টেবিল ফলাফল লজিক 1 (% I) হয়। অপারেটর ক্ষেত্র ডিভাইস চালানোর জন্য প্রয়োজনীয় শক্তি প্রদান করতে পারেন,অথবা বিচ্ছিন্ন 24 ভোল্ট ডিসি আউটপুট ভোল্টেজ উৎস ব্যবহার করুন ডিসি ইনপুট পাওয়ার সাপ্লাই হিসাবে. জিই ফ্যানুক আইসি 693 এমডিএল 241 মডিউলের শীর্ষে প্রতিটি পয়েন্টের জন্য এলইডি চালু / বন্ধ স্থিতি সূচক বৈশিষ্ট্যযুক্ত। এলইডি ব্লকটি 2 টি অনুভূমিক সারিতে এলইডিগুলি হোস্ট করে, প্রতিটিতে 8 টি সবুজ এলইডি রয়েছে।উপরের LED সারিটি 1 থেকে 8 পয়েন্টের জন্য A1 থেকে A8 পর্যন্ত চিহ্নিত করা হয়েছে এবং নীচের সারিটি 9 থেকে 16 পয়েন্টের জন্য B1 থেকে B8 পর্যন্ত চিহ্নিত করা হয়েছে.
