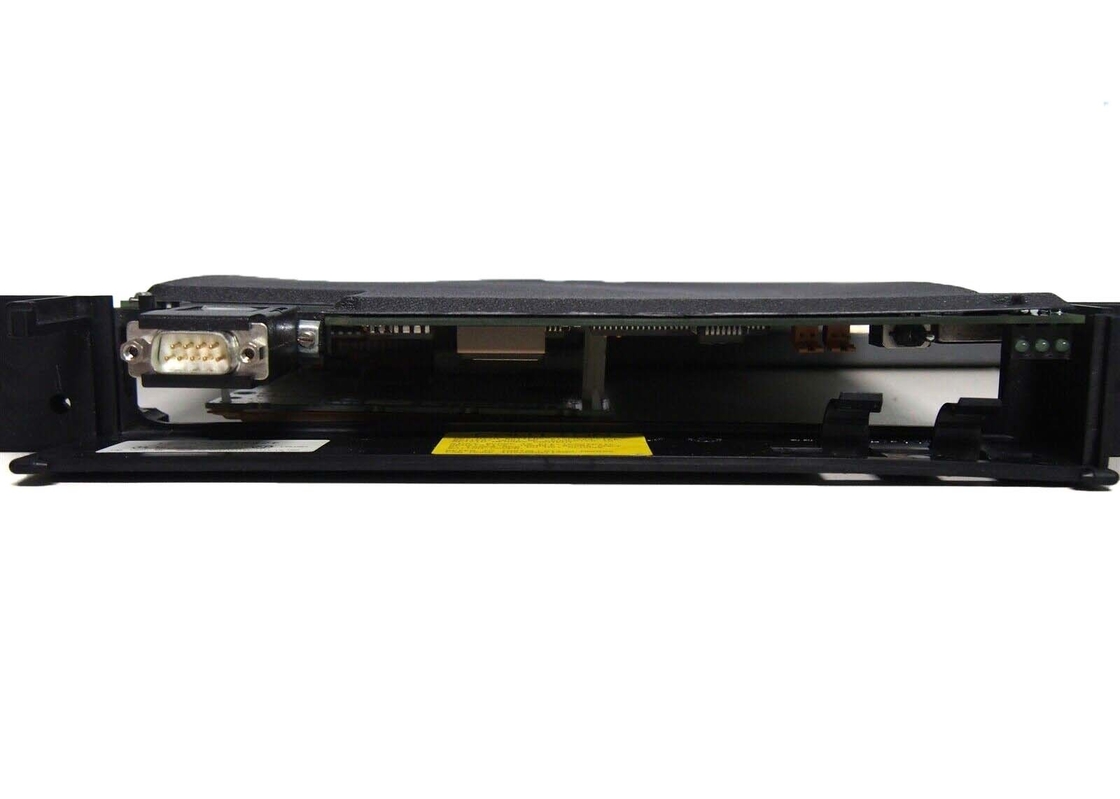

GE FANUC IC697CPU732 ， একক স্লট প্রোগ্রামযোগ্য নিয়ামক CPU

GE FANUC IC697CPU732 , একক স্লট প্রোগ্রামেবল কন্ট্রোলার CPU

পণ্যের বর্ণনা

GE অটোমেশন দ্বারা নির্মিত, IC697CPU732 হল একটি একক স্লট প্রোগ্রামেবল কন্ট্রোলার CPU যা বাস্তব সময়ে শিল্প সরঞ্জাম এবং প্রক্রিয়াগুলি নিয়ন্ত্রণ করতে সক্ষম।I/O এবং "স্মার্ট বিকল্প" মডিউলগুলির সাথে যোগাযোগ করতে, এই ডিভাইসটি একটি র্যাক-মাউন্ট করা সংযোগ ব্যাকপ্লেন ব্যবহার করে।এই ডিভাইসটিতে একটি 12 MHz 80C186 মাইক্রোপ্রসেসর রয়েছে যা বুলিয়ান ফাংশন প্রতি 0.4 মাইক্রোসেকেন্ডের গতিতে ফ্লোটিং পয়েন্ট দশমিক গণনা করতে সক্ষম।512 ইনপুট এবং আউটপুটের যেকোনো মিশ্রণের সাথে এই ডিভাইসটি 8K অ্যানালগ I/O পর্যন্ত সমর্থিত।


IC697CPU732 IC697 LAN ইন্টারফেস মডিউল, IC697 আলাদা এবং এনালগ I/O মডিউল, একাধিক কপ্রসেসর এবং যোগাযোগ মডিউল, I/O লিঙ্ক ইন্টারফেস মডিউল এবং IC66* মডিউলগুলির জন্য বাস কন্ট্রোলার সমর্থন করে।এই ডিভাইসের কনফিগারেশন একটি প্রোগ্রামার কম্পিউটারের সাথে মডিউল সংযোগ করে এবং IC641 প্রোগ্রামিং সফ্টওয়্যার চালানোর মাধ্যমে সম্পন্ন করা হয়।

এই পণ্যের কনফিগারেশনে ডিআইপি সুইচ এবং জাম্পার ব্যবহার করা হয় না।নিরাপত্তার জন্য, কনফিগারেশন সেটিংস পাসওয়ার্ড সুরক্ষিত।ব্যবহারকারীর মেমরি, প্রোগ্রামিং ডেটা, ক্যালেন্ডার এবং ঘড়ি একটি লিথিয়াম CMOS ব্যাটারি দ্বারা রক্ষণাবেক্ষণ করা হয়।


এই ডিভাইসটি একটি 8-তারের সিরিয়াল মাল্টিড্রপ কনফিগারেশন সমর্থন করে।এই কনফিগারেশনে অনুমোদিত প্রোগ্রামেবল কন্ট্রোলারের সংখ্যা তারের দৈর্ঘ্য দ্বারা নির্ধারিত হয়।একটি 24 AWG 30V সিরিয়াল কেবল ব্যবহার করা উচিত এই সেটআপে একটি কম্পিউটারের সাথে নিয়ামক সংযোগ করতে।সতর্কতা: মাল্টিড্রপ কনফিগারেশনের জন্য ট্রান্সমিশন লাইনে টার্মিনাল স্ট্রিপ বা বিকল্প সংযোগকারী ব্যবহার করা উচিত নয়।

IC697CPU732 অপারেট করতে, হয় থ্রি-পজিশনের সুইচ বা IC641 প্রোগ্রামিং সফ্টওয়্যার চালিত একটি সংযুক্ত কম্পিউটার ব্যবহার করুন। সঠিক ইনস্টলেশন নির্দেশাবলীর জন্য পণ্য ম্যানুয়াল পড়ুন।ডিভাইস সংযোগ করার আগে পাওয়ার বন্ধ করুন।STOP অবস্থানে তিন-পজিশন অপারেশন সুইচ রাখুন।ব্যাটারি সংযোগ স্লটের একটিতে ব্যাটারি রাখুন।ডিভাইসটিকে স্লটে সংযুক্ত করুন 1. ডিভাইসে পাওয়ার।

IC697CPU732 সম্পর্কে

IC697CPU732 মডিউল হল একটি কেন্দ্রীয় প্রক্রিয়াকরণ ইউনিট বা GE Fanuc শিল্প PLC সিস্টেমের জন্য CPU।IC697CPU732 CPU স্থির এবং ফ্লোটিং পয়েন্ট গাণিতিক অপারেশন উভয় সমর্থন করে।IC697CPU732 মডিউলটির জন্য PLC চ্যাসিসে একটি একক স্লট প্রয়োজন এবং এটি ব্যাকপ্লেন থেকে 5 ভোল্ট ডিসি ইনপুট ভোল্টেজে 1 Amp কারেন্ট আঁকে।

CPU মডিউলে একটি সমন্বিত সিরিয়াল পোর্ট RS-485 এবং RS-422 উভয় যোগাযোগ প্রোটোকল সমর্থন করে এবং এটি CPU মডিউলের কনফিগারেশনের জন্য একটি প্রোগ্রামারের সাথে সংযোগ করতে ব্যবহার করা যেতে পারে।IC697CPU732 মডিউলটি IC641 প্রোগ্রামিং সফ্টওয়্যার দিয়ে কনফিগার করা হয়েছে।কনফিগারেশনের জন্য CPU-তে কোনো DIP সুইচ বা জাম্পার নেই।CPU মেমরি একটি ব্যাটারি দ্বারা সমর্থিত যা 20 ডিগ্রি সেলসিয়াসে 10 মাসের শেলফ লাইফের জন্য রেট করা হয়।লিথিয়াম ব্যাটারির ক্যাটালগ নম্বর হল IC697ACC701।

IC697CPU732 মডিউল মোট 512টি ইনপুট এবং আউটপুট সমর্থন করে।মডিউল দ্বারা সমর্থিত অ্যানালগ I/O সংখ্যা হল 8000৷ IC697CPU732 মডিউলটি একটি একক বুলিয়ান ফাংশন প্রক্রিয়া করতে 0.4 মাইক্রোসেকেন্ড সময় নেয়৷80C198 মাইক্রোপ্রসেসর যার উপর ভিত্তি করে CPU মডিউলটি 12 মেগাহার্টজ এ ক্লক করা হয়েছে।IC697CPU732 মডিউল IC66 এবং IC697 I/O মডিউল সমর্থন করে।

অননুমোদিত অ্যাক্সেস রোধ করতে পাসওয়ার্ড ব্যবহারের মাধ্যমে মডিউলে অ্যাক্সেস সীমাবদ্ধ করা যেতে পারে এবং তাই কনফিগারেশন পরিবর্তনগুলি প্রতিরোধ করতে পারে যা পিএলসি ফাংশনগুলিকে বিরূপভাবে প্রভাবিত করতে পারে।IC697CPU732 মডিউলটির ক্রিয়াকলাপ মডিউলের সামনের একটি 3-পজিশনের সুইচ দ্বারা বা সংযুক্ত প্রোগ্রামার এবং IC641 সফ্টওয়্যারের মাধ্যমে নিয়ন্ত্রিত হয়।IC697CPU732 মডিউলের সামনে তিনটি এলইডি ইনস্টলার এবং অপারেটরদের অবস্থার তথ্য প্রদর্শন করে।

প্রযুক্তিগত বিবরণ

প্রযুক্তিগত তথ্য

স্পেগযদিiগকtiচালুs:
