পণ্যের বিবরণ:
প্রদান:
|
উৎপত্তি স্থল: | আমেরিকা | ব্র্যান্ড: | অ্যালেন ব্র্যাডলি |
---|---|---|---|
মডেল: | 1785-L80B | k: | 48 |
Tpye: | রিডানডেন্সি মডিউল | FW: | K.2 |
লক্ষণীয় করা: | ডায়োড রিডানডেন্সি মডিউল,অ্যানালগ ইন্টারফেস মডিউল |

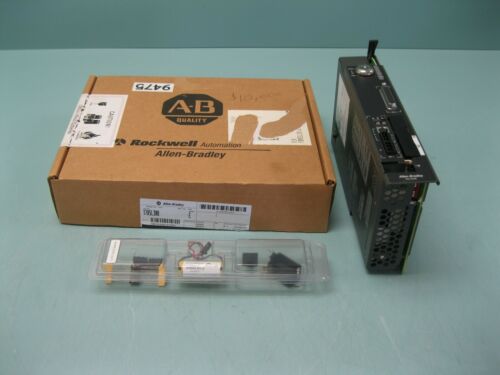

অ্যালেন-ব্র্যাডলি 1024 ম্যাক্স এনালগ I / O 32 কিলোর্ডস 1785-L30B সার্ ই পিএলসি 5/30 বর্ধিত পিএলসি -5 নিয়ামক
অ্যালেন ব্র্যাডলি পিএলসি -5 সিরিজের উপর ভিত্তি করে প্রোগ্রামেবল কন্ট্রোলার 1785-L30B প্রতিটি বর্ধিত নিয়ন্ত্রণ ব্যবস্থার প্রধান অংশ। 1785-L30B স্থানীয়, বর্ধিত এবং দূরবর্তী I / O মডিউলগুলিকে বিভিন্ন ধরণের যোগাযোগ ইন্টারফেসগুলিতে একত্রিত করে বিভিন্ন প্রক্রিয়াগুলির জন্য উপযুক্ত একটি নিয়ন্ত্রণ ব্যবস্থায় into 1785-L30B এর দুটি বিল্ট-ইন বন্দর রয়েছে। পোর্টগুলি চ্যানেল 1 এ এবং চ্যানেল 1 বি হিসাবে চিহ্নিত হয়েছে এবং উভয়ই দূরবর্তী আই / ও স্ক্যানার, দূরবর্তী আই / ও অ্যাডাপ্টার এবং ডিএইচ + যোগাযোগ ইন্টারফেস হিসাবে কাজ করতে পারে। ডিএইচ + যোগাযোগ 1785-L30B এর রিমোট প্রোগ্রামিং এবং পর্যবেক্ষণ এবং অন্য পিএলসি -5 নিয়ন্ত্রকের মধ্যে পিয়ার-টু-পিয়ার যোগাযোগ নেটওয়ার্ক তৈরির জন্য উভয়ই কাজ করতে পারে। রিমোট I / O সংযোগটি নিয়ামক এবং I / O, অপারেটর ইন্টারফেস এবং অন্যান্য ডিভাইসের মধ্যে রিয়েল-টাইম ডেটা এক্সচেঞ্জের জন্য ব্যবহৃত হয়। 1785-L30B কন্ট্রোলারের সামনের প্যানেলে একটি 25-পিন সংযোগকারী চিহ্নিত চ্যানেল 0 রয়েছে 0. এটি একটি অপটিকভাবে বিচ্ছিন্ন EIA RS232C পোর্ট। চ্যানেল 0 এএসসিআইআই এবং ডিএফ 1 পূর্ণ এবং অর্ধ-দ্বৈত মাস্টার প্রোটোকল এবং অর্ধ-দ্বৈত স্লেভ প্রোটোকল সমর্থন করে। সামনের প্যানেলে একটি সবুজ চ্যানেল 0 যোগাযোগ সূচক আলো রয়েছে। চ্যানেল 0 এর নিকটে, চ্যানেল 1 এ হিসাবে চিহ্নিত 8-পিনের মিনি-ডিআইএন সংযোগকারী রয়েছে এবং এর সমান্তরালে একটি ডিএইচ + প্রোগ্রামিং টার্মিনাল সংযোগ রয়েছে। দুটি থ্রি-পিন সংযোগকারী রয়েছে যা যোগাযোগ বন্দর হিসাবে পরিবেশন করে। এই তিনটি পিন সংযোজকগুলি চ্যানেল 1 এ এবং 1 বি এর জন্য ব্যবহৃত হয়, যা দূরবর্তী আই / ও স্ক্যানার, দূরবর্তী আই / ও অ্যাডাপ্টার বা ডিএইচ + যোগাযোগ পোর্ট হিসাবে কনফিগার করা যায়। 1785-L30B এ চ্যানেল 1 এ এবং চ্যানেল 1 বি উভয়ই দূরবর্তী আই / ও স্ক্যানার বা দূরবর্তী আই / ও অ্যাডাপ্টার যোগাযোগ হিসাবে কাজ করতে পারে। রিমোট I / O স্ক্যানার মোড একটি নিয়ামক এবং দূরবর্তী I / O ডিভাইসের মধ্যে I / O সম্পর্কিত তথ্য পড়েন এবং লিখেন। এই মোডে, 1785-L30B হ'ল অ্যাডাপ্টার মোড এবং রিমোট আই / ও অ্যাডাপ্টার মডিউলগুলিতে থাকা অন্যান্য নিয়ন্ত্রকদের জন্য একটি তত্ত্বাবধায়ক নিয়ামক। যখন চ্যানেল 1 এ বা 1 বি দূরবর্তী আই / ও অ্যাডাপ্টার মোডে থাকে, তখন এটি রিমোট লিঙ্কের মাধ্যমে তদারকির নিয়ন্ত্রকের সাথে যোগাযোগ করার সময় তার নিয়ামক-বাসিন্দা স্থানীয় I / O কে নিয়ন্ত্রণ করে। 1785-L30B- এ, ডেটা হাইওয়ে প্লাস (ডিএইচ +) লিঙ্কটি চ্যানেল 1 এ এবং 1 বি উভয়ভাবেই কাজ করতে পারে। ডিএইচ + যোগাযোগটি অন্য পিএলসি -5 নিয়ামক বা নিয়ন্ত্রণ সিস্টেমের অন্যান্য উচ্চ-স্তরের উপাদানগুলিতে ডেটা স্থানান্তর করার জন্য ব্যবহার করা যেতে পারে। ডিএইচ + লিঙ্কটি একাধিক পিএলসি -5 নিয়ন্ত্রক প্রোগ্রাম করতে পারে। ডিএইচ + লিঙ্কের সর্বাধিক তারের দৈর্ঘ্য সংক্রমণ হারের উপর নির্ভর করে। এটি অত্যন্ত গুরুত্বপূর্ণ যে ডিএইচ + লিঙ্কের সমস্ত ডিভাইস একই সংক্রমণ হারে যোগাযোগের জন্য কনফিগার করা হয়েছে। 1785-L30B এর ব্যবহারকারীর সাথে সহজ যোগাযোগের জন্য সম্মুখ প্যানেলে বেশ কয়েকটি সূচক রয়েছে। সূচকগুলি নিয়ামকের বিভিন্ন স্ট্যাটাস প্রদর্শন করার জন্য ব্যবহৃত হয়। বিএটিটি চিহ্নিত চিহ্নিত সূচকটি ব্যাটারির স্থিতি প্রদর্শন করে। সূচকটি চিহ্নিত PROC কন্ট্রোলার বর্তমান মোড নির্দেশ করে, নিয়ামক আরআন মোডে থাকা অবস্থায় এটি সবুজ এবং কোনও কিছু ভুল হলে লাল হয়। I / O বাহিনী সক্ষম থাকলে ফোর্স সূচকটি অ্যাম্বার হয়। সিএনএমএম সূচকটি চ্যানেল ২ এর সাথে যুক্ত রয়েছে the চ্যানেলটি যোগাযোগ করার সময় এটি সবুজ। চ্যানেল 1 এ এবং 1 বি উভয়েরই ডেডিকেটেড স্থিতি সূচক রয়েছে।
1785-L30B এর সামনের প্যানেলে নিয়ামক মোড নির্বাচন করার জন্য একটি তিন-অবস্থানের কী-স্যুইচ রয়েছে। প্রতিটি অবস্থান প্রসেসরের একটি মোডের সাথে মিলে যায়। রুন মোডটি নিয়ামক প্রোগ্রাম চালনার জন্য ব্যবহৃত হয়, আউটপুট সক্ষম করে। রুন মোডে, I / O জোর করা যেতে পারে এবং ডেটা টেবিলের মানগুলি সম্পাদনা করা যায় এবং প্রোগ্রামগুলি সংরক্ষণ করা যায়। আরএন মোডে, প্রোগ্রামিং সফ্টওয়্যারটির মাধ্যমে কোনও প্রোগ্রাম বা ডেটা ফাইল তৈরি করা বা মুছে ফেলা, অনলাইন সম্পাদনা করা বা অপারেশন পদ্ধতি পরিবর্তন করা অসম্ভব। 1785-L30B প্রসেসর যখন প্রোগ্রাম মোডে থাকে (কী স্যুইচের PROG অবস্থান), আউটপুট অক্ষম থাকে এবং মই ফাইল, এসএফসি ফাইল বা ডেটা ফাইলগুলি তৈরি, সংশোধিত এবং মোছা যায়। ডাউনলোড এবং আপলোড স্থানান্তর মেমরি মডিউল দ্বারা সম্ভব এবং প্রোগ্রামগুলি সংরক্ষণ বা পুনরুদ্ধার করা যায়। প্রোগ্রাম মোডে, 1785-L30B প্রসেসর অভ্যন্তরীণ প্রোগ্রামটি স্ক্যান করে না এবং প্রোগ্রামিং সফ্টওয়্যার দিয়ে অপারেশন মোড পরিবর্তন করা যায় না। 1785-L30B প্রসেসরের তৃতীয় মোডটি রিমোট মোড, কী সুইচটিকে আরএম অবস্থানের দিকে নিয়ে যাওয়ার মাধ্যমে নির্বাচিত। এই মোডে, তিনটি উপ-মোড রিমোট প্রোগ্রাম, রিমোট টেস্ট এবং রিমোট রানগুলির মধ্যে নির্বাচন করা সম্ভব। এই নির্বাচন প্রোগ্রামিং সফ্টওয়্যার মাধ্যমে কাজ করে। প্রসেসর রিমোট রান সাব মোডে থাকা অবস্থায় আউটপুট সক্ষম হয় এবং প্রোগ্রামগুলি সেভ করা যায় এবং অপারেটিং চলাকালীন পুনরুদ্ধার ও সম্পাদনা করা যায়। রিমোট প্রোগ্রাম সাব-মোড সাধারণ প্রোগ্রাম মোডের সমান। রিমোট টেস্ট সাব মোডে থাকাকালীন মই প্রোগ্রামগুলি আউটপুট অক্ষম করে কার্যকর করা যেতে পারে তবে মই প্রোগ্রাম এবং ডেটা ফাইল তৈরি বা মোছা যায় না। প্রোগ্রামগুলি সংরক্ষণ, পুনরুদ্ধার এবং সম্পাদনার সময় অপারেটিং চলাকালীন। 1785-L30B এর 32000 শব্দ মেমরি রয়েছে এবং নিয়ামক র্যামের ব্যাটারি ব্যাকআপ রয়েছে। প্রোগ্রাম ব্যাকআপের জন্য, সামনের প্যানেল স্লটে একটি EEPROM মডিউল ইনস্টল করা যেতে পারে। বিভিন্ন মেমরি মডিউল ক্ষমতা উপলব্ধ। আই / ও এর মোট সংখ্যা (স্থানীয় আই / ও এবং সার্বজনীন দূরবর্তী আই / ও মিলিয়ে) 1024 যে কোনও মিশ্রণ, বা 1024 ইনপুট এবং 1024 আউটপুট পরিপূরক, যার অর্থ এই অনেক I / O ব্যবহার করতে অবশ্যই মডিউলগুলির জোড়া লাগবে সদৃশ ঠিকানা আছে এনালগ I / O এর সর্বাধিক সংখ্যা 1024. 1785-L30B মোট 29 আই / ও চ্যাসি ব্যবহার করতে পারে এবং এর মধ্যে 28 সার্বজনীন দূরবর্তী আই / ও চ্যাসিস হতে পারে। ব্যাক প্লেনটির বর্তমান লোড 5 ভোল্টের 1785-L30B এর 2.3 এমপি রয়েছে। 1785-L30B এর বর্ধিত স্থানীয় I / O চ্যাসিস সংযোগ করার ক্ষমতা নেই।
অন্যান্য উত্সাহী পণ্য
ইয়াসাকাওয়া মোটর, ড্রাইভার এসজি- | মিতসুবিশি মোটর এইচসি-, এইচএ- |
ওয়েস্টিংহাউস মডিউলগুলি 1 সি-, 5 এক্স- | ইমারসন ভিই-, কেজে- |
হানিওয়েল টিসি-, টি কে- | জিই মডিউল আইসি - |
ফ্যানুক মোটর A0- | ইওকোগাওয়া ট্রান্সমিটার ইজেএ- |
1785-L11B |
1785-L30B হ'ল পিএলসি -5 সিস্টেমগুলির একটি প্রোগ্রামযোগ্য নিয়ামক যা অ্যালেন-ব্র্যাডলি দ্বারা উত্পাদিত হয়। 1785-L30B এর বিভিন্ন বন্দর রয়েছে যার মধ্যে দুটি বন্দর রয়েছে যা দূরবর্তী I / O স্ক্যানার, দূরবর্তী I / O অ্যাডাপ্টার এবং ডিএইচ + যোগাযোগ ইন্টারফেস হিসাবে কাজ করে। এই পোর্টগুলি চ্যানেল 1 এ এবং চ্যানেল 1 বি হিসাবে চিহ্নিত হয়েছে। ডিএইচ + যোগাযোগ বন্দর দূরবর্তী প্রোগ্রামিং এবং পর্যবেক্ষণের জন্য কাজ করে। অন্যান্য বন্দরে একটি 25-পিন যোগাযোগের পোর্ট রয়েছে যা যোগাযোগের জন্য ব্যবহৃত হয়। এটি চ্যানেল 0 হিসাবে চিহ্নিত হয়েছে এবং নিয়ন্ত্রণ প্রক্রিয়ার স্থিতি নিয়ামকের সামনের প্যানেলে সিওএমএম এলইডি মাধ্যমে প্রদর্শিত হয়। বন্দরটি একটি অপটিক্যাল-বিচ্ছিন্ন EIA RS232C পোর্ট যা ASCII এবং DF1 প্রোটোকল সমর্থন করে।
1785-L30B এর অন্যান্য সূচক রয়েছে যাতে বিএটিটি সূচক অন্তর্ভুক্ত যা মডিউলটিতে কম ব্যাটারি নির্দেশ করতে ব্যবহৃত হয়। পিআরসি সূচকটি প্রসেসরের বর্তমান অবস্থা নির্দেশ করে, আরএন মোডে, সূচকটি সবুজ এবং ত্রুটি থাকলে এটি লাল হয়। 1785-L30B 0 থেকে 60 ডিগ্রি সেলসিয়াসের একটি পরিবেষ্টিত তাপমাত্রায় 5 থেকে 95% নন-কনডেন্সিং আর্দ্রতার পরিসরে চালিত হবে। 1785-L30B এর 5 ভোল্ট ডিসি-তে 2.5 অ্যাম্পসের ব্যাকপ্লেন কারেন্ট রয়েছে। 1785-L30B ইনস্টল করা হবে এবং সিস্টেমে প্রশিক্ষিত কোনও ব্যক্তিকে তার সরঞ্জামের কোনও ক্ষতি এড়াতে প্রতিস্থাপন করতে হবে। ভুল ইনস্টলেশনের কারণে কোনও অনুচিত সংযোগ এবং ক্ষতি রোধ করতে প্রস্তুতকারকের দ্বারা বর্ণিত নির্দেশাবলী অনুসরণ করার পরামর্শ দেওয়া হয়। 1785-L30B 1024 এর সর্বাধিক এনালগ I / O রয়েছে the কন্ট্রোলারের সর্বাধিক শব্দ মেমরি 32K শব্দ এবং র্যামের ব্যাটারি ব্যাকআপ রয়েছে পাওয়ার ব্যর্থতার ক্ষেত্রে ডেটা ক্ষতি রোধ করতে।
