পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | প্যানাসনিক | মডেল নম্বর: | MSMA5AZS1H |
---|---|---|---|
মাত্রিভূমি: | জাপান | প্রকার: | সার্ভো মোটর |
বিতরণ সময়: | 2-3 দিন | নামমাত্র শক্তি: | ১০০ ওয়াট |
সরবরাহ ভোল্টেজ: | 220 ভি | ফ্রিকোয়েন্সি:: | 50/60HZ |
আউটপুট (W): | 0.18KW-315KW | ||
লক্ষণীয় করা: | ewing machine servo motor,electric servo motor |

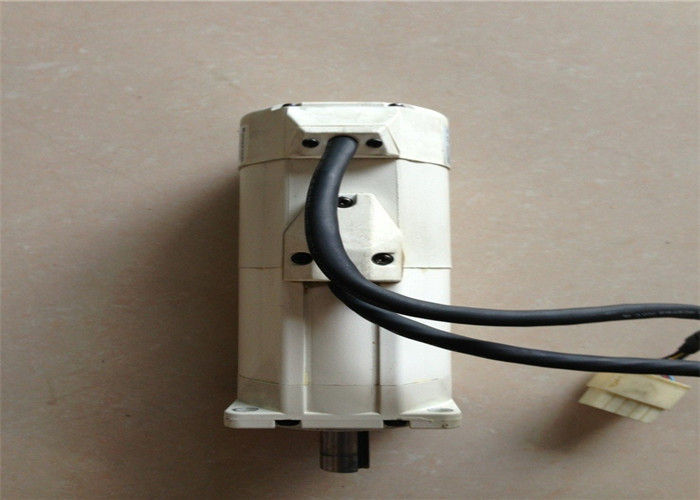

প্যানাসনিক ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেম ইন্ডাস্ট্রিয়াল সার্ভো মোটর MSMA5AZS1H
স্পেসিফিকেশনঃ
পয়েন্ট | বিশেষ উল্লেখ | |||
---|---|---|---|---|
ইনপুট পাওয়ার | ১০০ ভোল্ট | প্রধান সার্কিট | একক ফেজ 100 V +10 %-15 % 120 V +10 %-15 % 50 Hz / 60 Hz | |
কন্ট্রোল সার্কিট | একক ফেজ 100 V +10 %-15 % 120 V +10 %-15 % 50 Hz / 60 Hz | |||
২০০ ভোল্ট | প্রধান সার্কিট | এ-ফ্রেম থেকে ডি-ফ্রেম |
একক / 3 ফেজ 200 ভোল্ট +10 % -15 % ️240 V +10 % -15 % 50 Hz / 60 Hz | |
ই-ফ্রেম, এফ-ফ্রেম |
একক / 3 ফেজ 200 ভোল্ট +10 % -15 % ️240 V +10 % -15 % 50 Hz / 60 Hz | |||
নিয়ন্ত্রণ সার্কিট |
এ-ফ্রেম থেকে ডি-ফ্রেম |
একক-ফেজ 200 ভি +10 %-15 % ️240 ভি +10 %-15 % 50 Hz / 60 Hz | ||
ই-ফ্রেম, এফ-ফ্রেম |
একক-ফেজ 200 ভি +10 %-15 % ️240 ভি +10 %-15 % 50 Hz / 60 Hz | |||
পরিবেশ | তাপমাত্রা | পরিবেষ্টিত তাপমাত্রাঃ 0 ̊C থেকে 55 ̊C (গরম হওয়া থেকে মুক্ত) সংরক্ষণের তাপমাত্রাঃ 20 ̊C থেকে 65 ̊C (সর্বোচ্চ তাপমাত্রা গ্যারান্টিঃ 80 ̊C 72 ঘন্টার জন্য কনডেনসেশন মুক্ত*১) |
||
আর্দ্রতা | উভয় অপারেটিং এবং স্টোরেজঃ 20 থেকে 85% RH (কন্ডেনসেশন মুক্ত)*১) | |||
উচ্চতা | ১০০০ মিটারের নিচে | |||
কম্পন | 5.88 মি/সেকেন্ড2বা তার চেয়ে কম, ১০ হার্জ থেকে ৬০ হার্জ | |||
নিয়ন্ত্রণ পদ্ধতি | আইজিবিটি পিডব্লিউএম সিনোসাইডাল ওয়েভ ড্রাইভ | |||
এনকোডার ফিডব্যাক | ২৩-বিট (৮৩৮৮৬০৮ রেজোলিউশন) পরম এনকোডার, ৭-ডায়ার সিরিয়াল * যখন পণ্যটি একটি ইনক্রিমেন্টাল সিস্টেম হিসাবে ব্যবহার করা হয় (মাল্টি-টার্ন ডেটা ব্যবহার না করে), পরম এনকোডার জন্য একটি ব্যাটারি সংযুক্ত করবেন না। পরিবর্তে, পরামিতি Pr0.15 [1] (ডিফল্ট) এ সেট করুন। |
|||
বাহ্যিক স্কেল ফিডব্যাক | A/B ধাপ, সূচনা সংকেত ডিফারেনশিয়াল ইনপুট। সিরিয়াল যোগাযোগ স্কেল সমর্থনকারী নির্মাতারাঃ Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc. |
|||
সমান্তরাল I/O সংযোগকারী | নিয়ন্ত্রণ সংকেত | ইনপুট | সাধারণ উদ্দেশ্য 10 ইনপুট সাধারণ উদ্দেশ্য ইনপুট ফাংশন পরামিতি দ্বারা নির্বাচিত হয়। |
|
আউটপুট | সাধারণ উদ্দেশ্য 6 আউটপুট সাধারণ ব্যবহারের আউটপুট ফাংশনটি পরামিতি দ্বারা নির্বাচিত হয়। |
|||
অ্যানালগ সংকেত | ইনপুট | ৩টি ইনপুট (১৬-বিট এ/ডিঃ ১টি ইনপুট, ১২-বিট এ/ডিঃ ২টি ইনপুট) | ||
আউটপুট | ২টি আউটপুট (অ্যানালগ মনিটরঃ ২টি আউটপুট) | |||
পালস সংকেত | ইনপুট | ২টি ইনপুট (ফটো-ক্যাপলার ইনপুট, লাইন রিসিভার ইনপুট) খোলা সংগ্রাহক এবং লাইন ড্রাইভার উভয় ইন্টারফেস সংযুক্ত করা যেতে পারে। হাই স্পিড লাইন ড্রাইভার ইন্টারফেস সংযুক্ত করা যেতে পারে। |
||
আউটপুট | ৪টি আউটপুট (লাইনের ড্রাইভারঃ ৩টি আউটপুট, খোলা সংগ্রাহকঃ ১টি আউটপুট) লাইন ড্রাইভারের আউটপুট এনকোডার ইমপ্লান্স (এ/বি/জেড সিগন্যাল) বা বাহ্যিক ফিডব্যাক ইমপ্লান্স (এক্সএ/এক্সবি/এক্সজেড সিগন্যাল) এর জন্য খোলা সংগ্রাহকের আউটপুট Z বা EXZ সিগন্যালের জন্যও উপলব্ধ। |
|||
যোগাযোগ ফাংশন |
ইউএসবি | প্যারামিটার সেটিং বা স্ট্যাটাস মনিটরিংয়ের জন্য কম্পিউটারে সংযোগ করার জন্য ইউএসবি ইন্টারফেস। | ||
RS232 | 1১ যোগাযোগ | |||
RS485 | 1: n যোগাযোগ (সর্বোচ্চ ৩১) | |||
নিরাপত্তা ফাংশন | ফাংশনাল সিকিউরিটির জন্য একটি বিশেষ সংযোগকারী সরবরাহ করা হয়েছে। | |||
সামনের প্যানেল | (১) ৫টি কী (২) এলইডি (৬টি সংখ্যা) |
|||
পুনর্জন্ম | এ-ফ্রেম, বি-ফ্রেমঃ কোন অন্তর্নির্মিত পুনরুদ্ধার প্রতিরোধক নেই (শুধুমাত্র বাহ্যিক প্রতিরোধক) সি-ফ্রেম থেকে এফ-ফ্রেমঃ অন্তর্নির্মিত পুনরুদ্ধার প্রতিরোধক (বাহ্যিক প্রতিরোধকও সক্ষম) । |
|||
ডায়নামিক ব্রেক | এ-ফ্রেম থেকে এফ-ফ্রেম: অন্তর্নির্মিত | |||
কন্ট্রোল মোড | নিম্নলিখিত ৭টি মোডের মধ্যে স্যুইচিং সক্ষম করা হয়েছে, (1) অবস্থান নিয়ন্ত্রণ (২) গতি নিয়ন্ত্রণ (৩) টক নিয়ন্ত্রণ (4) অবস্থান/গতির নিয়ন্ত্রণ (5) অবস্থান/টর্ক নিয়ন্ত্রণ (৬) স্পিড/টর্ক নিয়ন্ত্রণ (৭) সম্পূর্ণ বন্ধ নিয়ন্ত্রণ |
পয়েন্ট |
বিশেষ উল্লেখ |
||
---|---|---|---|
কন্ট্রোল ইনপুট |
(1) সার্ভো-অন ইনপুট |
||
কন্ট্রোল আউটপুট |
(1) সার্ভো-আলার্ম আউটপুট |
||
অবস্থান নিয়ন্ত্রণ |
কন্ট্রোল ইনপুট |
(1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট |
|
কন্ট্রোল আউটপুট |
(1) ইন-পজিশন আউটপুট |
||
নাড়ি |
সর্বাধিক কমান্ড ইমপ্লান্স ফ্রিকোয়েন্সি |
500 কেপিপিএস (অপ্টোক্যাপলার ইন্টারফেস), 8 এমপিপিএস (লাইনের রিসিভার ইনপুট 4 দ্বারা গুণিত হলে) |
|
ইনপুট ইমপ্লাস সিগন্যাল ফরম্যাট |
ডিফারেনশিয়াল ইনপুট। প্যারামিটার দ্বারা নির্বাচনযোগ্য। |
||
ইলেকট্রনিক সরঞ্জাম |
প্রযোজ্য স্কেলিং অনুপাতঃ 1/1000 বার থেকে 8000 বার |
||
মসৃণ ফিল্টার |
প্রাথমিক বিলম্ব ফিল্টার বা FIR টাইপ ফিল্টার কমান্ড ইনপুট অভিযোজিত হয় |
||
অ্যানালগ |
টর্ক সীমা কমান্ড ইনপুট |
ধনাত্মক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়। |
|
টর্ক ফিড ফরওয়ার্ড ইনপুট |
অ্যানালগ ভোল্টেজ টর্ক ফিড ফরওয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে। |
||
দুই ডিগ্রি স্বাধীনতা নিয়ন্ত্রণ |
উপলব্ধ |
||
অ্যান্টি-ভিব্রেশন কন্ট্রোল |
উপলব্ধ |
||
লোড ভেরিয়েশন দমন ফাংশন |
উপলব্ধ |
||
গতি নিয়ন্ত্রণ |
কন্ট্রোল ইনপুট |
(1) অভ্যন্তরীণ কমান্ড গতি নির্বাচন ইনপুট |
|
কন্ট্রোল আউটপুট |
(১) স্পিড কোয়ালিটি আউটপুট |
||
অ্যানালগ |
গতি কমান্ড ইনপুট |
অ্যানালগ ভোল্টেজের সাথে গতি কমান্ড ইনপুট সম্ভব। স্কেল সেটিং এবং কমান্ড মেরুতা পরামিতিগুলির উপর নির্ভর করে পরিবর্তিত হয়। (6 ভি / নামমাত্র ঘূর্ণন গতিঃ ডিফল্ট) |
|
টর্ক সীমা কমান্ড ইনপুট |
ধনাত্মক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়। |
||
টর্ক ফিড ফরওয়ার্ড ইনপুট |
অ্যানালগ ভোল্টেজ টর্ক ফিড ফরওয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে। |
||
অভ্যন্তরীণ বেগ কমান্ড |
কমান্ড ইনপুট দ্বারা অভ্যন্তরীণ 8 গতির সুইচিং সক্ষম করা হয়। |
||
নরম স্টার্ট/ডাউন ফাংশন |
ত্বরণ এবং বিলম্বের স্বতন্ত্র সেটিং সক্ষম করা হয়, 0 সেকেন্ড থেকে 10 সেকেন্ড / 1000 r/min. সিগময়েড ত্বরণ / বিলম্বও সক্ষম করা হয়। |
||
স্পিড জিরো ক্ল্যাম্প |
অভ্যন্তরীণ বেগ কমান্ড গতি শূন্য ক্ল্যাম্প ইনপুট সঙ্গে 0 clamped করা যেতে পারে। |
||
দুই ডিগ্রি স্বাধীনতা নিয়ন্ত্রণ |
উপলব্ধ |
||
টর্ক নিয়ন্ত্রণ |
কন্ট্রোল ইনপুট |
গতি শূন্য ক্ল্যাম্প ইনপুট, টর্ক কমান্ড সাইন ইনপুট, নিয়ন্ত্রণ মোড সুইচ ইনপুট। |
|
কন্ট্রোল আউটপুট |
(১) স্পিড কোয়ালিটি আউটপুট |
||
অ্যানালগ |
টর্ক কমান্ড ইনপুট |
অ্যানালগ ভোল্টেজের সাথে টর্ক কমান্ড ইনপুট সম্ভব। স্কেল সেটিং এবং কমান্ড মেরুতা পরামিতিগুলির উপর নির্ভর করে পরিবর্তিত হয়। (3 ভি / রেট টর্ক ডিফল্ট) |
|
গতিসীমা ফাংশন |
প্যারামিটার সহ গতি সীমাবদ্ধতার মান সক্ষম করা হয়েছে। |
||
সম্পূর্ণ বন্ধ নিয়ন্ত্রণ |
কন্ট্রোল ইনপুট |
(1) বিচ্যুতি কাউন্টার পরিষ্কার ইনপুট |
|
কন্ট্রোল আউটপুট |
(1) ইন-পজিশন আউটপুট |
||
নাড়ি |
সর্বাধিক কমান্ড ইমপ্লান্স ফ্রিকোয়েন্সি |
500 কেপিপিএস (অপ্টোক্যাপলার ইন্টারফেস), 8 এমপিপিএস (লাইনের রিসিভার ইনপুট 4 দ্বারা গুণিত হলে) |
|
ইনপুট ইমপ্লাস সিগন্যাল ফরম্যাট |
ডিফারেনশিয়াল ইনপুট। প্যারামিটার দ্বারা নির্বাচনযোগ্য। |
||
ইলেকট্রনিক সরঞ্জাম |
প্রযোজ্য স্কেলিং অনুপাতঃ 1/1000 বার থেকে 8000 বার |
||
মসৃণ ফিল্টার |
প্রাথমিক বিলম্ব ফিল্টার বা FIR টাইপ ফিল্টার কমান্ড ইনপুট অভিযোজিত হয় |
||
অ্যানালগ |
টর্ক সীমা কমান্ড ইনপুট |
ধনাত্মক এবং নেতিবাচক উভয় দিকের জন্য পৃথক টর্ক সীমা সক্ষম করা হয়। |
|
টর্ক ফিড ফরওয়ার্ড ইনপুট |
অ্যানালগ ভোল্টেজ টর্ক ফিড ফরওয়ার্ড ইনপুট হিসাবে ব্যবহার করা যেতে পারে। |
||
বাহ্যিক স্কেল সেটিং পরিসীমা |
১/৪০ গুণ ১২৮০ গুণ |
||
দুই ডিগ্রি স্বাধীনতা নিয়ন্ত্রণ |
উপলব্ধ |
||
অ্যান্টি-ভিব্রেশন কন্ট্রোল |
উপলব্ধ |
||
সাধারণ |
অটো টিউনিং |
লোড ইনার্টিয়া রিয়েল টাইমে নিয়ন্ত্রণ ডিভাইস দ্বারা প্রদত্ত কমান্ড অনুযায়ী কাজ করা মোটরের ড্রাইভিং অবস্থা দ্বারা চিহ্নিত করা হয় এবং সমর্থন সফ্টওয়্যার ¢PANATERM ¢ সেট আপ করা হয়।অস্থিরতা সেটিং অনুযায়ী লাভ স্বয়ংক্রিয়ভাবে সেট করা হয়. |
|
এনকোডার ফিডব্যাক পলসের বিভাজন |
যেকোনো মানের সেটআপ সক্ষম করা হয়েছে (এনকোডার ইমপ্লান্স সংখ্যা সর্বোচ্চ) । |
||
প্রতিরক্ষামূলক ফাংশন |
হার্ড ত্রুটি |
অতিরিক্ত ভোল্টেজ, কম ভোল্টেজ, অতিরিক্ত গতি, অতিরিক্ত লোড, অতিরিক্ত গরম, অতিরিক্ত বর্তমান এবং |
|
নরম ত্রুটি |
অতিরিক্ত অবস্থান বিচ্যুতি, কমান্ড ইমপলস ডিভিশন ত্রুটি, EEPROM ত্রুটি ইত্যাদি |
||
অ্যালার্ম তথ্য ট্র্যাক ফিরে |
অ্যালার্ম তথ্যের ট্র্যাকিং পাওয়া যায় |
উচ্চ পারফরম্যান্স (MINAS A5 স্ট্যান্ডার্ড ড্রাইভের মতোই) sমাল্টিফাংশনাল sআকর্ষক মূল্য-কার্যকারিতা অনুপাত sবিশেষত পজিশনিং কন্ট্রোলের জন্য ডিজাইন করা হয়েছে s20 বিট / বিপ্লব;প্রতি ঘূর্ণায় 04 মিলিয়ন পালস sMax. গতিঃ 6000rpm sLow cogging torque sনতুন নকশা; উদ্ভাবনী কোর; উচ্চ নির্ভুলতা এনকোডার sIP67 সমস্ত MSME- টাইপ মোটরের জন্য সুরক্ষা ডিগ্রী
