পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | স্নাইডার | মডেল: | 140DAO84210 |
---|---|---|---|
প্যালেস অফ অরিজিন: | এফআর | সিরিজ: | কোয়ান্টাম I/O |
মডিউল বিন্যাস: | স্ট্যান্ডার্ড | ভোল্টেজ ড্রপ: | 1.5V |
বিচ্ছিন্ন আউটপুট সংখ্যা: | 16 | ||
লক্ষণীয় করা: | ডায়োড রিডানডেন্সি মডিউল,পিএলসি পাওয়ার সাপ্লাই মডিউল |
রিডান্ডান্ট পাওয়ার সাপ্লাই মডিউল SCHNEIDER অটোমেশন 140-ডিএও-84২-10 আউটপুট মডিউল 140DAO84210
প্রস্তুতকর্তা: | মেডিটিকন কোয়ান্টাম |
সিরিজ: | কোয়ান্টাম আই / ও |
ওজন: | জিজ্ঞাসা করা |
পণ্য বা কম্পোনেন্ট টাইপ: | এসি আলাদা আউটপুট মডিউল |
আলাদা আউটপুট সংখ্যা: | 16 |
চ্যানেলগুলির গ্রুপ: | 4 টি চ্যানেলের 4 টি গ্রুপ |
সরবরাহ ফ্রিকোয়েন্সি: | 47 ... 63 হিজি |
ভোল্টেজ ড্রপ: | 1.5 ভি |
আলাদা আউটপুট ভোল্টেজ: | 83 ... 253 ভী এসি |
প্রয়োজন ঠিকানা: | 1 আউটপুট শব্দ |
পরম সর্বাধিক আউটপুট: | 400 Vrms 1 চাকা AC |
10 এস এসি জন্য 300 Vrms | |
ন্যূনতম লোড: | 5 এ |
ন্যূনতম লোড বর্তমান: | 4 প্রতি গ্রুপের একটি rms |
4 একটি rms 85 ... 132 প্রতি প্রতি ভিউ | |
3 একটি RMS 170 ... 253 V প্রতি প্রতি উত্পাদন | |
2.5 এমএ rms 230 আউটপুট প্রতি রাষ্ট্র ফুটো বন্ধ VRMS | |
2 এমএ rms 115 প্রতি উত্পাদনের রাষ্ট্র ফুটো বন্ধ VRMS | |
16 মডিউল প্রতি একটি rms | |
আউটপুট প্রতি রাষ্ট্র ফুটো বন্ধ 1 এমএ rms | |
প্রবাহমান: | <= 45 প্রতি গ্রুপ প্রতি 1 চক্রের মধ্যে |
<= 30 এ প্রতিটি গ্রুপের ২ টি চক্রের সময় | |
<= 30 একটি বিন্দু প্রতি 1 চক্র সময় | |
<= 25 এ প্রতি দলের 3 চক্রের সময় | |
<= 20 একটি প্রতি চক্র প্রতি বিন্দু সময় | |
<= 10 এ প্রতি বিন্দু 3 চক্রের সময় | |
ডিভি / dt: | 400 V / ms |
প্রতিক্রিয়া সময়: | <= রাষ্ট্রের 1 এ 0.5 এমএসটি রাষ্ট্র 0 |
<= রাষ্ট্রের 0 এ 0.5 এমএস রাষ্ট্র 1 | |
ফল্ট ইঙ্গিত: | ফুলে ফুলে |
ক্ষেত্র ক্ষমতার ক্ষতি | |
সুরক্ষা প্রকার: | আরসি ফিল্টার দ্বারা অভ্যন্তরীণ |
অভ্যন্তরীণ আউটপুট সুরক্ষা 5 একটি ফিউজ | |
বিদ্যুৎ অপচয়: | 1.85 + (1.1 ভি X মোট মডিউল লোড বর্তমান) |
চিহ্নিত: | সিই |
স্থানীয় সংকেত: | 16 LEDs সবুজ ইনপুট অবস্থা |
1 LED লাল বাহ্যিক ফল্ট সনাক্ত (F) | |
1 LED সবুজ বাস যোগাযোগ উপস্থিত (সক্রিয়) | |
বাসের বর্তমান প্রয়োজন: | 350 এমএ |
মডিউল বিন্যাস: | মান |
অন্যান্য সুপরিচিত পণ্য
Yasakawa মোটর, ড্রাইভার SG- | মিত্সুবিশি মোটর এইচ সি-, হা- |
ওয়েস্টিংহাউস মডিউল 1 সি-, 5 এক্স- | এমারসন ভিই-, কেজে- |
হানিওয়ের টিসি-, টি কে- | জিই মডিউল আইসি - |
Fanuc মোটর A0- | Yokogawa ট্রান্সমিটার EJA- |
এস imilar পণ্য
140ACI03000
140ACI04000
140ACO02000
140ACO13000
140ARI03010
140AMM09000
140AVI03000
140AVO02000
140ATI03000
140DDI35300
140DDI84100
140DDI85300
140DAI74000
140DAI75300
140DAO85300
140DAO84000
140DAO84210
140DDO35300
140DDO84300
আনুমানিক শিপিং আকার
মাত্রা: ২ "x 4" x 10 "(5 সেমি x 10 cm x 25 cm)
ওজন: 1 পাউন্ড 2 ওজ (0.51 কেজি)

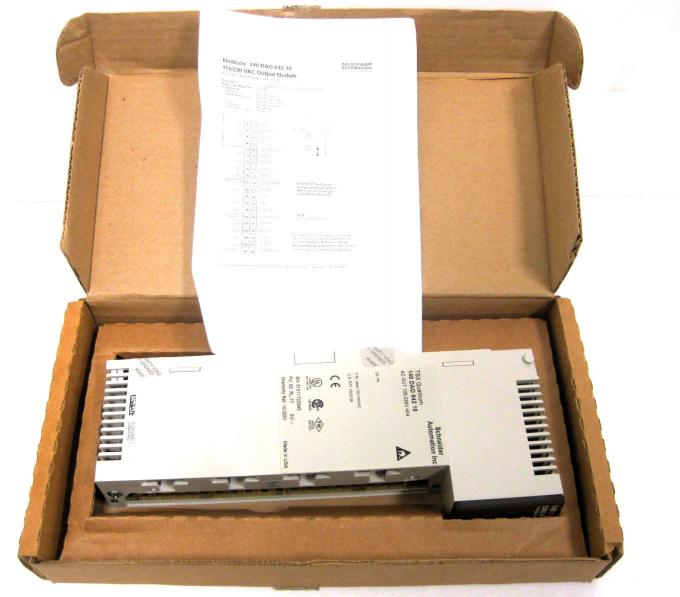

স্নেইডার 140-ডিএও-84২-10 আউটপুট মডিউল 140DAO84210 সিলড
PN: 140-DAO-842-10
140DAO84210
স্নেইডার অটোমেশন ইনকর্পোরেটেড
পি এন: 140 ডিএও 84২ 10
140DAO84210

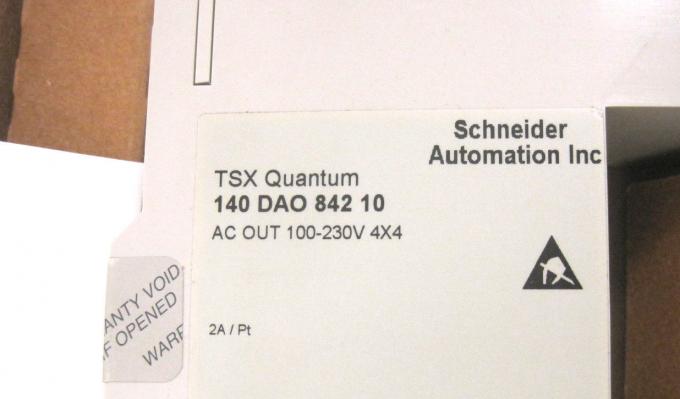

আউটপুট মডিউল
এসি আউট 100-230 V 4X4
টিএসএক্স কোয়ান্টাম
112698
ইউপিসি নম্বর: 3 595861 1২6985
পি ভি: 00
আরএল: 77
DOM: 03-2002
ফ্যাক্টরি প্যাকেজিং মধ্যে সিল
নেয়া হয়েছে SIL
উল্লেখ্য: SIL রেটিং সম্পর্কিত সম্পূর্ণ সংজ্ঞা এবং প্যারামিটারগুলির জন্য IEC 61508, "বৈদ্যুতিক / ইলেক্ট্রনিক / প্রোগ্রামযোগ্য ইলেকট্রনিক নিরাপত্তা সংক্রান্ত সিস্টেমের কার্যকরী নিরাপত্তা" পড়ুন। এখানে প্রদত্ত একটি আংশিক সংজ্ঞা।
নিরাপত্তা অখণ্ডতা স্তর
ই-ই / পিই নিরাপত্তা-সংক্রান্ত সিস্টেমগুলির নিরাপত্তা বরাদ্দের নিরাপত্তার অখণ্ডতার প্রয়োজনীয়তা নির্দিষ্ট করার জন্য আলাদা স্তর (সম্ভাব্য 4 টির মধ্যে 1), যেখানে নিরাপত্তার অখণ্ডতার স্তর 4 নিরাপত্তার অখণ্ডতা এবং নিরাপত্তার অখণ্ডতা স্তর 1 সর্বনিম্ন আছে
(সংজ্ঞা আইইসি 61508)
SIL2 প্রকল্প (আবেদন)
একটি প্রজেক্ট (অ্যাপ্লিকেশন) যেটি সুরক্ষা সংক্রান্ত সিস্টেমের নিরাপত্তা ফাংশন বাস্তবায়নের জন্য একটি কোয়ান্টাম নিরাপত্তা পিএলসি (140 CPU 651 60S V1.00 বা 140 CPU 671 60S V1.00) ব্যবহার করে।
SIL3 প্রকল্প (অ্যাপ্লিকেশন)
একটি প্রজেক্ট (অ্যাপ্লিকেশন) যেটি সুরক্ষা সংক্রান্ত সিস্টেমের নিরাপত্তা ফাংশন বাস্তবায়নের জন্য একটি কোয়ান্টাম নিরাপত্তা পিএলসি (140 CPU 651 60S V2.00 বা 140 CPU 671 60S V2.00) ব্যবহার করে।
স্যার
নিরাপত্তা অখণ্ডতা প্রয়োজন
নিরাপত্তা ইন্টিগ্রিটি প্রয়োজনীয়তা একটি ঝুঁকির মূল্যায়ন থেকে উদ্ভূত এবং নিরাপত্তামূলকভাবে সঞ্চালন করা একটি নিরাপত্তা ফাংশন সম্ভাবনা বর্ণনা, উদাহরণস্বরূপ করা উচিত নিরাপত্তা ফাংশন জন্য প্রয়োজনীয় নিশ্চিতকরণ ডিগ্রী।
একটি পিএলসি এর আউট কনফিগারেশন স্নিগ্ধতা
এসআরএস
নিরাপত্তা প্রয়োজনীয়তা স্পেসিফিকেশন
স্পেসিফিকেশন যা নিরাপত্তা সংক্রান্ত সমস্ত প্রয়োজনীয়তাগুলি যা নিরাপত্তা সংক্রান্ত সিস্টেমগুলি দ্বারা সঞ্চালিত হবে
(সংজ্ঞা আইইসি 61508)
