পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | ইয়াসাকাওয়া | মডেল: | SGDH-02BE |
---|---|---|---|
প্যালেস অফ অরিজিন: | জাপান | টাইপ: | সার্ভপ্যাক |
শক্তি: | 200w | সিরিজ: | SGDH সিগমা II |
বিকল্প:: | তিন ধাপে | উৎপাদনের হার: | 0.20 |
লক্ষণীয় করা: | electric servo drive,ac servo pack |

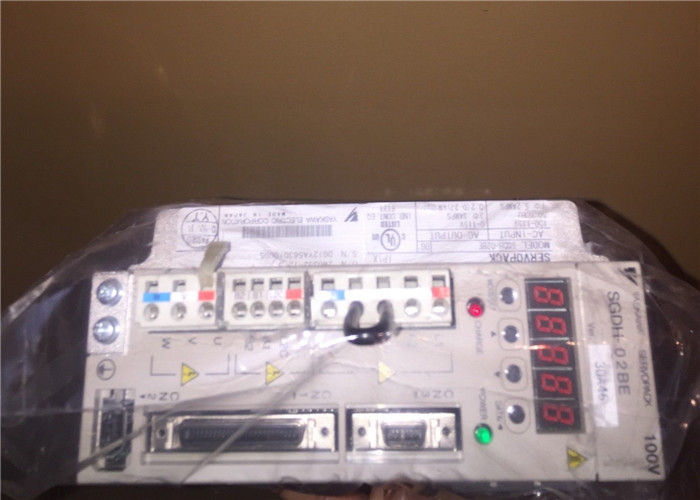

ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভ ইয়াসকাওয়া ইলেকট্রিক এসজিডিএইচ সিগমা ২ এসজিডিএইচ-০২বিই থ্রি ফেজ
বিশেষ উল্লেখ
নির্মাতাঃইয়াসকাওয়া
পণ্যের নম্বরঃSGDH-02BE
বর্ণনাঃ SGDH-02BE হল ইয়াসকাওয়া দ্বারা নির্মিত একটি ড্রাইভ-এসি সার্ভো
সার্ভো এম্প্লিফায়ার প্রকারঃএসজিডিএইচ সিগমা ২
নামমাত্র আউটপুটঃ0.20 (0.27HP)
পাওয়ার সাপ্লাইঃ১০০ ভোল্ট
মডেলঃগতি, টর্ক, এবং অবস্থান নিয়ন্ত্রণ
বিকল্পঃতিন ধাপ
সংশোধনঃকোনটিই
SGDH-02BE
ইয়াসকাওয়া ইলেকট্রিক দ্বারা নির্মিত
ইয়াসকাওয়া ইলেকট্রিক
SGDH-02BE
ইয়াসকাওয়া
সার্ভো মোটর
100-115VAC 50/60HZ 5.2AMP ইনপুট
২০০ ওয়াট
0-115VAC 3AMP আউটপুট
৫ ডিজিট এলইডি ডিসপ্লে
সার্ভোপ্যাক
উপলব্ধ
রিবাউল্ট ওভারপ্লাস
নতুন অতিরিক্ত
আপনার মেরামত করুন
২৪-৪৮ ঘন্টা তাড়াহুড়ো মেরামত
২-১৫ দিনের মেরামত
২ বছরের রেডওয়েল গ্যারান্টি
অন্যান্য উচ্চতর পণ্য
ইয়াসাকাওয়া মোটর, ড্রাইভার এসজি- | মিটসুবিশি মোটর এইচসি, এইচএ- |
ওয়েস্টিংহাউস মডিউল ১সি, ৫এক্স- | এমারসন ভিই, কেজে- |
হানিওয়েল টিসি, টিকে- | জিই মডিউল আইসি - |
ফ্যানাক মোটর A0- | ইয়োকোগাওয়া ট্রান্সমিটার ইজেএ- |
SGDH-01AE+SGMAH-01AAA21 |
SGDH-01AE+SGMPH-01AAA2C |
SGDH-01AE+SGMPH-01AAA21 |
SGDH-02AE |
SGDH-02AE-0Y |
SGDH-04AE |
SGDH-04AE-N2-RY49 |
SGDH-04AE-OY |
SGDH-04AEY291 |
SGDH-05AE |
SGDH-05AEY291 |
SGDH-05DE |
SGDH-05DE-OY |
SGDH-08AE |
SGDH-08AE/08ADA |
SGDH-08AE-OY |
SGDH-08AE-SY202 |
SGDH-08DE |
SGDH-10AE |
SGDH-10AE/10ADA |
SGDH-10AE-0Y |
SGDH-10AE-R |
SGDH-10DE |
SGDH-15ADA |
SGDH15AE |
SGDH-15AE |
SGDH-15AE-OY |
SGDH-15DE |
SGDH-1AAE |
SGDH-20ADA |
SGDH-20AE |
SGDH-20AE-N2-RY49 |
SGDH-20AE-OY |
SGDH-20DE |
SGDH-30AE |
SGDH-30AE.50AE |
SGDH-30DE |
ব্যাটারি ধারক
একটি পরম এনকোডারের জন্য ব্যাকআপ ব্যাটারি রাখার জন্য ব্যবহৃত হয়। ৫ দেখুন।8.8 নিখুঁত এনকোডার ব্যাটারি, 8.4.৩ হ্যান্ডিং ব্যাটারি, এবং ৮.4.4 ব্যাটারি প্রতিস্থাপনের পদ্ধতি।
প্যানেল প্রদর্শন
৫-অঙ্কের, ৭-বিভাগের এলইডি যা সার্ভোপ্যাকের অবস্থা, অ্যালার্মের অবস্থা এবং অন্যান্য মান প্রদর্শনের জন্য ব্যবহৃত হয় যখন পরামিতিগুলি ইনপুট করা হয়।1.২ মূল নাম এবং কার্যাবলী।
চার্জ সূচক
যখন প্রধান সার্কিট পাওয়ার সাপ্লাই চালু থাকে এবং প্রধান সার্কিট পাওয়ার সাপ্লাই ক্যাপাসিটর চার্জ থাকা পর্যন্ত জ্বলতে থাকে। অতএব,সার্ভোপ্যাকটি স্পর্শ করবেন না এমনকি পাওয়ার সাপ্লাই বন্ধ হয়ে গেলেও যদি সূচকটি জ্বলছে.
প্রধান সার্কিট
পাওয়ার সাপ্লাই টার্মিনাল প্রধান সার্কিট পাওয়ার সাপ্লাই ইনপুট জন্য ব্যবহৃত। 6.1 ওয়্যারিং প্রধান সার্কিট পড়ুন।
CN5 অ্যানালগ মনিটর সংযোগকারী
একটি বিশেষ তারের মাধ্যমে মোটর গতি, টর্ক রেফারেন্স, এবং অন্যান্য মান নিরীক্ষণ করতে ব্যবহৃত হয়।8.3 এনালগ মনিটর বা ৯.৫ এনালগ মনিটরের জন্য ক্যাবল
CN8 ব্যাটারি সংযোগকারী
একটি পরম এনকোডার জন্য ব্যাকআপ ব্যাটারি সংযোগ করতে ব্যবহৃত। 5 পড়ুন।8.8 নিখুঁত এনকোডার ব্যাটারি, 8.4.৩ হ্যান্ডিং ব্যাটারি, এবং ৮.4.4 ব্যাটারি প্রতিস্থাপনের পদ্ধতি।
CN2 এনকোডার সংযোগকারী
সার্ভোমোটারের এনকোডারের সাথে সংযুক্ত। 6.2 ওয়্যারিং এনকোডারগুলি দেখুন।
নামফলক (পার্শ্বদর্শন)
SERVOPACK মডেল এবং রেটিং নির্দেশ করে। 1 দেখুন।1.৩ সার্ভোপ্যাক।
CN1 I/O সিগন্যাল সংযোগকারী
রেফারেন্স ইনপুট সিগন্যাল এবং সিকোয়েন্স I/O সিগন্যালের জন্য ব্যবহৃত হয়। I/O সিগন্যাল সংযোগের 6.3 উদাহরণ দেখুন।
লেজেন্ড এসজিডিজি এম্প্লিফায়ারটি টর্ক-কন্ট্রোল অ্যাপ্লিকেশনগুলির জন্য একটি অর্থনৈতিক সমাধান যা এসএমসি -4000 নিয়ামকের গতি এবং অবস্থান লুপ ব্যবহার করে।LEGEND-MC SMC-3010 একক অক্ষ অবস্থান অ্যাপ্লিকেশন জন্য পরিবর্ধক সংযুক্ত করা যেতে পারে. সিগমা ২ রৈখিক এবং ঘূর্ণনশীল সার্ভোমোটর এবং এসএমসি-৪০০০ কন্ট্রোলারগুলির জন্য প্লাগ-এন্ড-প্লে তারগুলি স্টার্টআপ এবং ইনস্টলেশন সহজ করে তোলে।সিরিয়াল এনকোডার প্রযুক্তি অ্যাম্প্লিফায়ারকে স্বয়ংক্রিয়ভাবে মোটরটি চিনতে দেয়লেজেন্ড এম্প্লিফায়ারটি ১০০ ওয়াট থেকে ১.৫ কিলোওয়াট পর্যন্ত চারটি আকারে পাওয়া যায়।
সতর্কতা
• কখনোই পানি, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস বা জ্বলনযোগ্য পদার্থের সংস্পর্শে থাকা পরিবেশে পণ্যগুলি ব্যবহার করবেন না। এই সতর্কতা অবলম্বন না করলে বিদ্যুৎ শক বা আগুন হতে পারে।
• পণ্যের উপর পা রাখবেন না বা ভারী বস্তু রাখবেন না। এই সতর্কতা পালন না করলে আঘাত হতে পারে।
• ইনপুট বা আউটপুট অংশগুলি ঢেকে রাখবেন না এবং কোনও বিদেশী বস্তুর পণ্যটিতে প্রবেশ করা থেকে বিরত রাখুন।এই সতর্কতা না মানলে অভ্যন্তরীণ উপাদানগুলির অবনতি হতে পারে যার ফলে ত্রুটি বা আগুন হতে পারে.
• পণ্যটি সঠিক দিকে ইনস্টল করা নিশ্চিত করুন। এই সতর্কতা পালন না করা ত্রুটির কারণ হতে পারে।
• সার্ভোপ্যাক এবং কন্ট্রোল প্যানেল বা অন্যান্য ডিভাইসের মধ্যে নির্দিষ্ট দূরত্ব প্রদান করুন। এই সতর্কতা পালন না করলে আগুন বা ত্রুটি হতে পারে।
• কোনো শক্তিশালী প্রভাব প্রয়োগ করবেন না। এই সতর্কতা পালন না করলে ত্রুটি হতে পারে।
