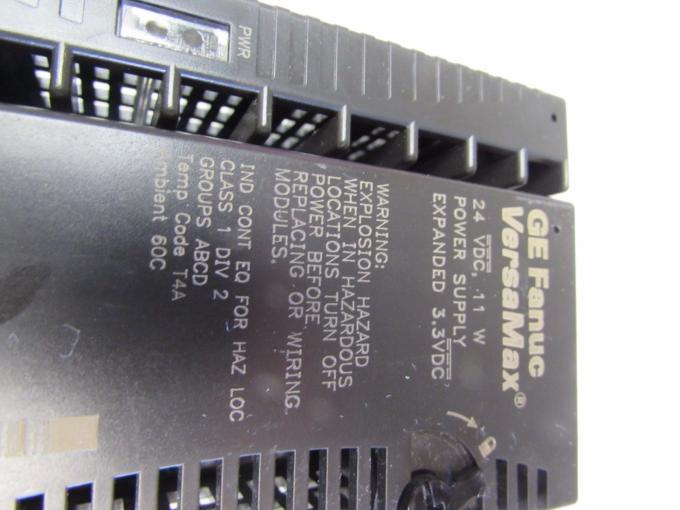

রিডান্ডান্ট পাওয়ার সাপ্লাই মডিউল জি ই ফানুক আইসি ২00 পিডব্লিউআর ২00২ ভ্যারাইম্যাক্স মাইক্রো প্লাস কন্ট্রোলার
বিশেষ উল্লেখ
ইনপুট ভোল্টেজ 18 থেকে 30 ভিডিসি, 24 ভি ডি সি নামমাত্র
ইনপুট পাওয়ার 11W
হোল্ড টাইম 10ms
24VDC বর্তমান 20A চাপুন
25 এ একটি 30 VDC
আউটপুট ভোল্টেজ 5 ভিডিসি, 3.3 ভিডিসি
সুরক্ষা শর্ট সার্কিট, ওভারলোড, বিপরীত মেরুতা
আউটপুট বর্তমানকোটাল
3.3 ভিডিসি আউটপুট
5VDC আউটপুট
1.5A সর্বাধিক
1.0 একটি সর্বোচ্চ
(1.5A - I3.3V) সর্বাধিক
অন্যান্য সুপরিচিত পণ্য
| Yasakawa মোটর, ড্রাইভার SG- | মিত্সুবিশি মোটর এইচ সি-, হা- |
| ওয়েস্টিংহাউস মডিউল 1 সি-, 5 এক্স- | এমারসন ভিই-, কেজে- |
| হানিওয়ের টিসি-, টি কে- | জিই মডিউল আইসি - |
| Fanuc মোটর A0- | Yokogawa ট্রান্সমিটার EJA- |
যোগাযোগ করুন: Anna
ই-মেইল: জ্ঞানলংকেজি@163.com
সেলফোন: + 0086-13534205279
এস imilar পণ্য
IC3600AVRA1 রেফারেন্স বোর্ড
IC3600AVSA1 ভোল রিল বোর্ড
IC3600AVSB1 আর্জি / হাউস্টনকে পাঠান
IC3600AVSD1 ভোল রিল বিডি
IC3600CCCA1 ACCT সংশোধক
IC3600DAEA1 IC3600DAEA
IC3600DBMA1 সার্কিট বোর্ড ASM
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 কার্ড-ডেইলি - এবং - ক্রোবার
IC3600DCWB1 কার্ড-ক্রাউন
IC3600DCWC1 IC3600DCWC
IC3600DEXB1 এক্সটেনশন কার্ড
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 কার্ড-অংশ ICR607D104A
IC3600DJBB1 IC3600DJBB
IC3600DLIG1 DIO ইন্টারফেস IC3600DLIG
IC3600DLIJ1 DLC আরি ইন্টারফ্যাক্স IC3600DLIJ
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
IC3600DLIL1 DIO ইন্টারফেস IC3600DLIL
IC3600DLPC1 ডাটা লাইন পুল ইউপি
IC3600DPSA1 CRD-15V- পাওয়ার সাপ্লাই
IC3600DPSB1 CRD-15V- বিদ্যুত-সরবরাহ
IC3600DRDC8 কার্ড-রিলে-ড্রাইভার
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 কার্ড-অংশ ICR607D104A
IC3600DSPB1 কার্ড-অংশ 68B9453211
IC3600EPSA1 রেজুলার IC3600EPSA
IC3600EPSAB1
IC3600EPSB1 100V রেজুলার IC3600EPSB
IC3600EPSC1 INVTR ডাঃ. IC3600EPSC
IC3600EPSD1 28V পিএস IC3600EPSD
IC3600EPSE1 ইনডিকেটর
IC3600EPSE2 ইনডিকেটর কার্ড IC3600EPSE
IC3600EPSH1 বিদ্যুত সরবরাহ বিডি IC3600EPSH
IC3600EPSK1 মডিউল
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, 28V শক্তি সরবরাহ
IC3600EPSN3 বিদ্যুৎ সরবরাহ বিডি
IC3600EPSN4 CRD-15V- পাওয়ার সাপ্লাই
IC3600EPSS1 50VTO-12V রেজুলার IC3600EPSS
IC3600EPSU1 মডিউল
IC3600EPSV1 বিদ্যুৎ সরবরাহ IC3600EPSV
IC3600EPSW1 রেগুলেটার বোর্ড IC3600EPSW
24VDC প্রসারিত 3.3V পাওয়ার সাপ্লাই IC200PWR002 CPU, NIU, এবং I / O মডিউল জন্য backplane শক্তি উপলব্ধ করা হয়। এটি 3.3 ভোল্ট এবং 5 ভোল্ট আউটপুটের মাধ্যমে বর্তমানের 1.5 এমপস আউটপুট সরবরাহ করে, 3.3 ভোল্ট আউটপুটে 1.0 এমপি পর্যন্ত। মডিউল backplane বর্তমান খরচ পরিশিষ্ট সি সংক্ষিপ্ত করা হয়।

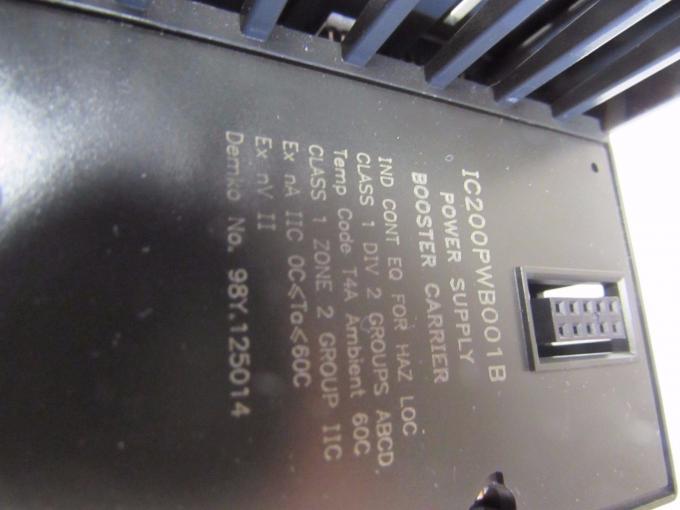

যখন CPU বা NIU মডিউল উপর মাউন্ট করা, এটি স্টেশন জন্য প্রধান শক্তি সরবরাহ হিসাবে কাজ করে। এটি একটি পাওয়ার সাপ্লাই সহায়তাকারী ক্যারিয়ারের উপর মাউন্ট করা হলে এটি একটি সম্পূরক পাওয়ার সাপ্লাই হিসাবে ব্যবহার করা যেতে পারে। আরো তথ্যের জন্য অধ্যায় 4 পাওয়ার সাপ্লাই সহায়তাকারী বাহক অধ্যায় দেখুন।
ডিসি- ফ্রেম / মাটি স্থল উপর ভিত্তি করা আবশ্যক। ডিসি- অভ্যন্তরীণভাবে অভ্যন্তরীণভাবে আঁকা হয়
পাওয়ার সাপ্লাই ফলস্বরূপ, ভাসমান বিদ্যুৎ সরবরাহ ব্যবহার করা যাবে না।
VersaMax IC200PWR002 জেনারেল ইলেকট্রিক ফ্যানক দ্বারা উত্পাদিত একটি প্রসারিত বিদ্যুৎ সরবরাহ ইউনিট (পিএসইউ)। এই মডিউলের কাজটি হল ব্যাকপ্লেন ডিভাইসগুলির নিম্নোক্ত ধরনের শক্তি সরবরাহ করা: CPUs, NIUs, I / O মডিউল এবং আরও অনেক কিছু। কেন্দ্রীয় প্রক্রিয়াকরণ ইউনিট বা নেটওয়ার্ক ইন্টারফেস ইউনিটের সাথে সংযুক্ত হলে, এই পাওয়ার সাপ্লাই মডিউল প্রধান শক্তি হিসাবে কাজ করে, তবে এটি একটি বুস্টার ক্যারিয়ারে মাউন্ট করা যায় এবং সম্পূরক শক্তি হিসেবে কাজ করে।
IC200PWR002 তার ইনপুট এবং আউটপুট ভোল্টেজের জন্য সরাসরি বর্তমান ব্যবহার করে। এই ডিভাইসের জন্য, ইনপুট ভোল্টেজ 18 ভোল্ট এবং 30 ভোল্ট ডিসি এর মধ্যে পরিবর্তিত হতে পারে। নামমাত্র ইনপুট ভোল্টেজ হয় 24 ভোল্ট ডিসি। এই পাওয়ার ইউনিটের জন্য ইনপুট পাওয়ার 11 ওয়াট, এবং ক্রশ বর্তমান যথাক্রমে ২0 এবং ২5 এম্পায়ার এবং ২4 ও 30 ভোল্ট ডিসি হয়। এই মডিউল জন্য সময় ধরে রাখা প্রায় আনুমানিক 10 মিলিসেকেন্ড
IC200PWR002 জন্য আউটপুট ভোল্টেজ উভয় 3.3 এবং 5 ভোল্টস ডিসি, এবং আউটপুট বর্তমান উভয় 3.3 এবং 5-ভোল্ট আউটপুট ভোল্টেজ সংমিশ্রণ দ্বারা নির্ধারিত হয়; তবে, আউটপুট বর্তমান 1.5 amperes অতিক্রম করা উচিত নয়।

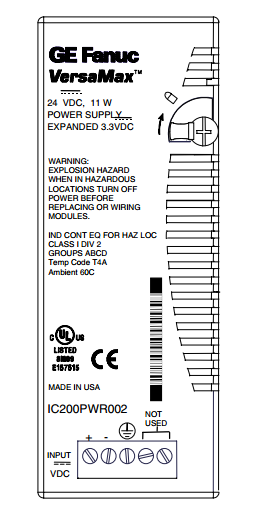

IC200PWR002- এর শর্ট সার্কিট, ওভারলোড এবং রিভার্স পল্লারটির বিরুদ্ধে সুরক্ষাগুলির বিকল্প রয়েছে। যখন এই পাওয়ার ইউনিট ক্ষেত্রের wiring, নিশ্চিত করুন যে ডিসি- ফ্রেম স্থল এবং মাটি স্থল উপর ভিত্তি করে করা হয়। দ্রষ্টব্য: ডিসি- বিদ্যুৎ সরবরাহ ইউনিটের ভিতর থেকে ফ্রেমের দিকে তাকাচ্ছে। ফলস্বরূপ, একটি ভাসমান পাওয়ার সাপ্লাই কনফিগারেশন সম্ভব নয়।
