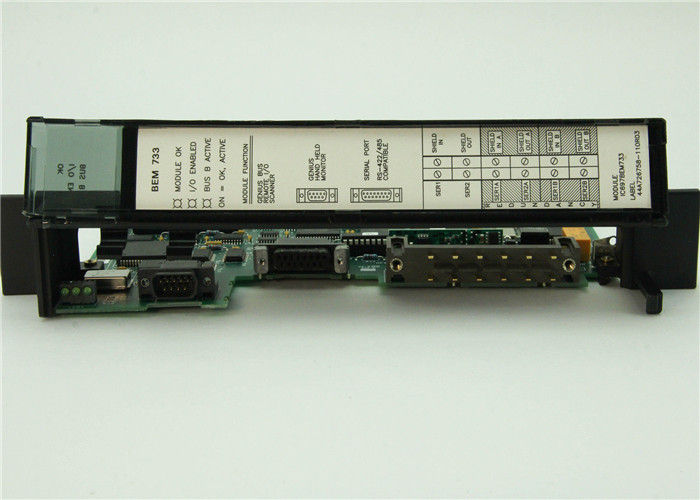

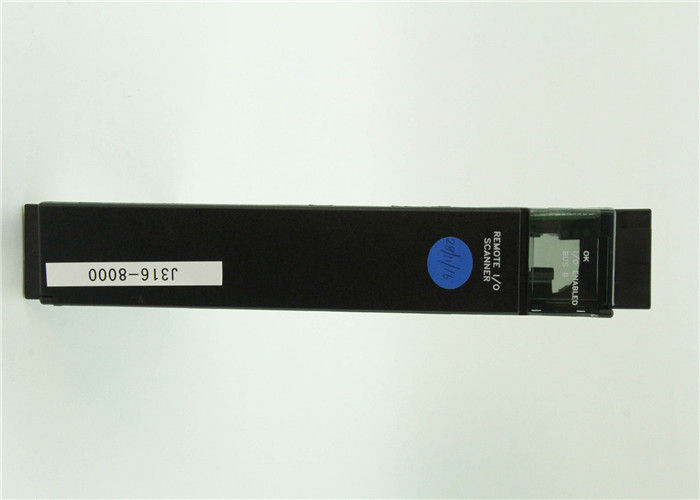

প্রতিস্থাপন পাওয়ার সার্কিট বোর্ড IC697BEM733 PCB BEM 733 দূরবর্তী I / O স্ক্যানার

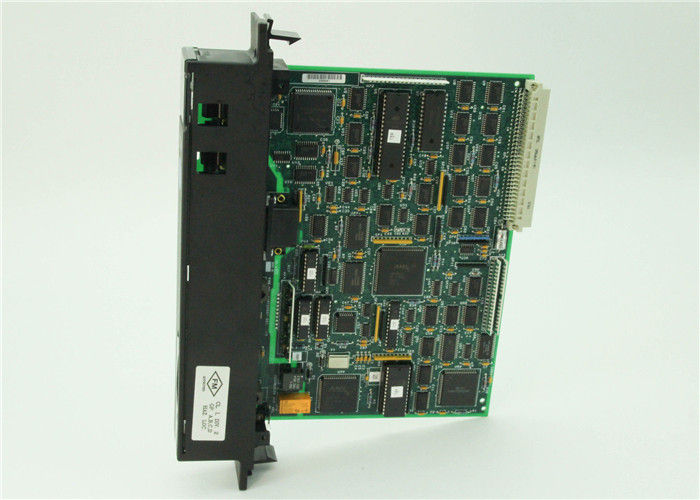

কন্ট্রোল সার্কিট বোর্ড GE FANUC IC697BEM733 PCB BEM 733 রিমোট I/O স্ক্যানার

প্রযুক্তিগত বিবরণ
মডিউল টাইপ: দূরবর্তী I/O স্ক্যানার
Eff.ডেটা রেট: 38.4 Kbaud
কন্ট্রোলার থেকে সর্বোচ্চ দূরত্ব: 7500 ফুট
বিচ্ছিন্ন পয়েন্ট উপলব্ধ: প্রতি ড্রপ 128 বাইট
সিরিয়াল পোর্ট: 2
বর্তমান প্রয়োজন: 0.8 এম্প

পণ্যের বর্ণনা

IC697 রিমোট I/O স্ক্যানার (IC697BEM733/735) হল একটি বুদ্ধিমান মডিউল যা একটি দূরবর্তী IC697 র্যাকে মাউন্ট করে এবং IC697 I/O মডিউলগুলিকে একটি IC66* বাসে ইন্টারফেস করে।একটি দূরবর্তী I/O স্ক্যানার এবং এটি যে মডিউলগুলি পরিবেশন করে তা IC66* বাসে একটি দূরবর্তী ড্রপ তৈরি করে।একটি দূরবর্তী ড্রপ বাস ট্রান্সমিটার এবং বাস রিসিভার মডিউল দ্বারা সংযুক্ত আটটি র্যাক থাকতে পারে।9-স্লট এবং/অথবা 5-স্লট IC697 র্যাকগুলি ব্যবহার করা যেতে পারে।দূরবর্তী ড্রপের প্রথম র্যাক থেকে শেষ র্যাক পর্যন্ত সর্বোচ্চ দূরত্ব হল 50 ফুট (15 মিটার)।

রিমোট I/O স্ক্যানার মোট 1024টি বিযুক্ত ইনপুট এবং 1024টি বিযুক্ত আউটপুট, বা 64টি অ্যানালগ ইনপুট এবং 64টি অ্যানালগ আউটপুট পর্যন্ত বিচ্ছিন্ন এবং অ্যানালগ ইনপুট এবং আউটপুটগুলির যে কোনও মিশ্রণ পরিচালনা করতে পারে (রিমোট ড্রপের র্যাকের সংখ্যা নির্বিশেষে) .একটি দূরবর্তী ড্রপ বর্তমানে উপলব্ধ সমস্ত IC697 বিচ্ছিন্ন মডিউল, এনালগ মডিউল এবং এনালগ এক্সপেন্ডার মডিউল অন্তর্ভুক্ত করতে পারে।বাস ট্রান্সমিটার, বাস রিসিভার, পিসিএম, এবং এডিএস মডিউলগুলিও দূরবর্তী ড্রপে স্থাপন করা যেতে পারে।একটি রিমোট ড্রপে কোনো I/O মডিউল ইন্টারাপ্ট, বাস কন্ট্রোলার, কমিউনিকেশন মডিউল বা অন্যান্য মডিউল থাকতে পারে না যা তাদের অপারেশনের জন্য COMREQ নির্দেশের উপর নির্ভর করে।

রিমোট I/O স্ক্যানার একটি IC697 PLC সিস্টেমে ব্যবহারের জন্য আদর্শভাবে উপযুক্ত।যাইহোক, IC66* বাস নিয়ন্ত্রণ করতে সক্ষম যে কোনো ধরনের PLC বা কম্পিউটার হোস্ট হিসেবে ব্যবহার করা যেতে পারে।উপযুক্ত হোস্টের মধ্যে রয়েছে IC660 PLC, IC655 PLC, এবং PCIM (পার্সোনাল কম্পিউটার ইন্টারফেস মডিউল), QBIM (Q-Bus ইন্টারফেস মডিউল), বা তৃতীয়-পক্ষ GENI-ভিত্তিক ইন্টারফেস দিয়ে সজ্জিত কম্পিউটার।
