পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | জিই ফানুক | মডেল 1: | IC693ALG223 |
---|---|---|---|
মডেল 2: | IC693ALG223C | মডেল 3: | IC693ALG223D |
মডেল 4: | IC693ALG223-FA | উৎপত্তি স্থল: | আমেরিকা |
লক্ষণীয় করা: | ডায়োড রিদ্যাডেন্সি মডিউল,এনালগ ইন্টারফেস মডিউল |

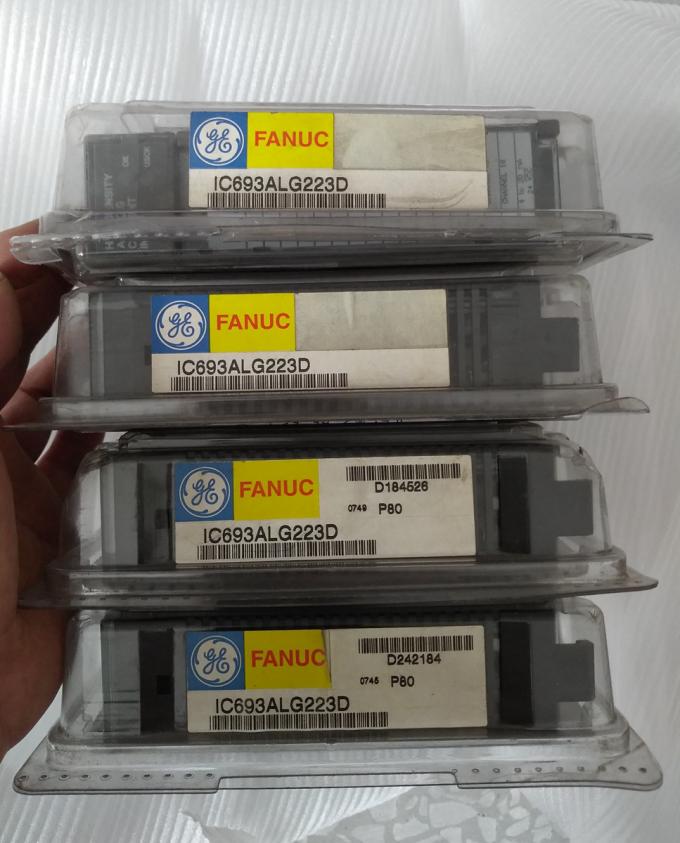

রিডান্ডান্ট পাওয়ার সাপ্লাই মডিউল জি ই ফানুক IC693ALG223 পিএলসি মডিউল ইনপুট ANALOG 16 পিটি বর্তমান
চ্যানেল সংখ্যা 1 থেকে 16 নির্বাচনযোগ্য; একক শেষ
ইনপুট বর্তমান 0 থেকে 20 mA, 4 থেকে 20 mA এবং 4 থেকে 20 mA উন্নত (প্রতি চ্যানেল নির্বাচনযোগ্য)
ক্রমাঙ্কন
ফ্যাকাল্টে ক্যালিব্রেটেড:
4 থেকে 20 mA পরিসীমা উপর গণনা প্রতি 4 μA
0 থেকে 20 mA এবং 4 থেকে 20 mA উন্নত পরিসীমা উপর গণনা প্রতি 5 μA
আপডেট হার 13 msec (সব 16 চ্যানেল)
4-20 mA 4 μA (4 μA / বিট) রেজোলিউশন
রেজোলিউশন 0-20 এমএ 5 μA (5 μA / বিট)
4-20 mA সংশোধন 5 μA উন্নত (5 μA / বিট)
পরম নির্ভুলতা
নির্দিষ্ট অপারেটিং তাপমাত্রা পরিসীমা উপর পূর্ণ মাত্রা ± 0.5%
রৈখিকতা
<1 এলএসবি থেকে 4 থেকে ২0 mA (4 থেকে ২0 mA পরিসীমা) <100 কিলোমিটার থেকে ২0 mA (0 থেকে 20 mA এবং 4 থেকে 20 mA উন্নত রেঞ্জ) থেকে 1 LSB
ক্ষেত্রের পাশ এবং যুক্তিবিজ্ঞান পার্শ্ব মধ্যে বিচ্ছিন্নতা 1500 ভোল্ট
প্রচলিত মোড ভোল্টেজ 0 ভোল্ট (একক-চ্যানেল)
ক্রস-চ্যানেল প্রত্যাখ্যান > 80 ডিবি থেকে ডিসি থেকে 1 kHz
ক্রস-চ্যানেল প্রত্যাখ্যান 80 ডিবি থেকে ডিসি থেকে 1 kHz ইনপুট প্রতিবিম্বন
ইনপুট প্রতিবিম্বন 250 ohms
ইনপুট নিম্ন পাস ফিল্টার প্রতিক্রিয়া 19 Hz
বাহ্যিক সরবরাহ ভোল্টেজ বিন্যাস 20 থেকে 30 ভি.ডি.সি.
বাহ্যিক সরবরাহ ভোল্টেজ বাতি 10%
এনালগ বর্তমান ইনপুট - 16 চ্যানেল
IC693ALG223
16-চ্যানেল এনালগ বর্তমান ইনপুট মডিউল 16 একক-শেষ ইনপুট চ্যানেল সরবরাহ করে, প্রতিটি
আপনার জন্য প্রয়োজনীয় হিসাবে একটি ডিজিটাল মান একটি এনালগ ইনপুট সংকেত রূপান্তর করতে সক্ষম
আবেদন। এই মডিউলটি তিনটি ইনপুট রেঞ্জ প্রদান করে:
4 থেকে 20 mA
0 থেকে 20 mA
4 থেকে 20 mA উন্নত
অন্যান্য সুপরিচিত পণ্য
Yasakawa মোটর, ড্রাইভার SG- | মিত্সুবিশি মোটর এইচ সি-, হা- |
ওয়েস্টিংহাউস মডিউল 1 সি-, 5 এক্স- | এমারসন ভিই-, কেজে- |
হানিওয়ের টিসি-, টি কে- | জিই মডিউল আইসি - |
Fanuc মোটর A0- | Yokogawa ট্রান্সমিটার EJA- |
এস imilar পণ্য
IC697ACC621
IC697ACC624
IC697ACC644
IC697ACC700
IC697ACC701
IC697ACC702
IC697ACC715
IC697ACC720
IC697ACC721
IC697ACC722
IC697ACC723
IC697ACC724
IC697ACC726
IC697ACC727
IC697ACC728
IC697ACC729
IC697ACC730
IC697ACC732
IC697ACC735
IC697ACC744
IC697ACC775
IC697ACC800
IC697ACC801
IC697ACC802
IC697ACC803
IC697ACC804
IC697ACC805
IC697ACC820
IC697ACC821
IC697ACC822
IC697ADC701
IC697ADC701RR
IC697ADS701
IC697ALG230
IC697ALG230RR
IC697ALG234
IC697ALG320
IC697ALG320RR
IC697ALG324
IC697ALG440
IC697ALG440RR
IC697ALG441
IC697ALG441RR
IC697ALG444
বর্তমান রেঞ্জ
ডিফল্ট পরিসীমা 4 থেকে 20 mA ব্যবহারকারীর ডেটা দিয়ে স্কেল করা হয় যাতে 4 mA 0 এবং 20 mA এর গণনা অনুযায়ী 32000 গণনা করা হয়। অন্য রেঞ্জগুলি IC641 কনফিগারার সফটওয়্যার বা হাত ব্যবহার করে কনফিগারেশন প্যারামিটারগুলি পরিবর্তন করে নির্বাচিত হয়। -হেল্ড প্রোগ্রামার পরিসীমা কনফিগার করা যেতে পারে যাতে ইনপুট পরিসর 0 থেকে 20 mA হয় যার ফলে ব্যবহারকারীর ডাটা সন্নিবেশিত হয় যাতে 0 mA 0 এবং 20 mA এর গণনা অনুযায়ী 32000 গণনা করা হয়। পূর্ণ 12-বিট রেজোলিউশন 4 এর উপরে উপলব্ধ ২0 এবং 0 থেকে ২0 mA রেঞ্জ
একটি 4 থেকে 20 mA উন্নত পরিসীমা নির্বাচন করা যেতে পারে। যখন এই পরিসীমাটি নির্বাচন করা হয়, তখন 0 এমএ -8000 গণনা করা হয়, 4 mA 0 (শূন্য) গণনা এবং 20 mA +32000 এর গণনা অনুযায়ী অনুরূপ হয়। বর্ধিত পরিসর 0 থেকে 20 mA পরিসর হিসাবে একই হার্ডওয়্যার ব্যবহার করে তবে স্বয়ংক্রিয়ভাবে 4 থেকে 20 mA পরিসর স্কেলিং প্রদান করে যা নেগেটিভ ডিজিটাল মান ব্যবহারকারীকে 4 mA এবং 0 mA এর মধ্যে ইনপুট বর্তমান মাত্রার জন্য প্রদান করা হয়। এটি আপনাকে কম অ্যালার্ম সীমা নির্বাচন করার ক্ষমতা প্রদান করে যা যখন ইনপুট বর্তমান 4 mA থেকে 0 mA থেকে পড়ে তখন সনাক্ত করে, যা 4 থেকে 20 mA অ্যাপ্লিকেশনগুলির মধ্যে খোলা-টেলিগ্রাম ত্রুটি সনাক্তকরণের জন্য প্রদান করে। সমস্ত রেঞ্জগুলিতে উচ্চ এবং নিম্ন অ্যালার্ম সীমাগুলি উপলব্ধ। রেঞ্জগুলি প্রতি চ্যানেল ভিত্তিতে কনফিগার করা যেতে পারে। মডিউলটি CPU- র মডিউল অবস্থা এবং ইউজার-সাইড সাপ্লাই স্ট্যাটাসকে রিপোর্ট করে।
পাওয়ার আবশ্যকতা এবং LEDs
এই মডিউল পিএলসি ব্যাকপ্লানে 5V বাস থেকে 120 এমএ খরচ করে এবং 65 mA প্রয়োজন
প্লাস বর্তমান লুপ বর্তমান (গুলি) একটি সরবরাহকৃত ব্যবহারকারী + 24V সরবরাহ (দেখুন টেবিল 3-13, বিশেষ উল্লেখ)।
মডিউল উপর দুইটি সবুজ LED সূচক আছে যা মডিউল এবং ব্যবহারকারীর সরবরাহ
অবস্থা। উপরের LED, মডিউল ওকে পাওয়ার-আপের মডিউল অবস্থা তথ্য ঠিক করে দিয়েছে
অনুসরণ:
ON: অবস্থা ঠিক আছে, মডিউল কনফিগার করা;
বন্ধ: কোন backplane শক্তি বা সফটওয়্যার চলমান না (watchdog টাইমার সময় শেষ);
ক্রমাগত দ্রুত ঝলকানি: কনফিগারেশন ডেটা CPU থেকে প্রাপ্ত হয়নি;
ধীরে ধীরে ফ্লাশ, তারপর বন্ধ করুন: পাওয়ার-আপ ডায়াগনস্টিক্স ব্যর্থ বা কোনও কোড এক্সিকিউশন ত্রুটির সম্মুখীন হয়েছে।
নিম্ন LED, ব্যবহারকারী সরবরাহ ওকে, ইঙ্গিত দেয় যে ২4 ডি সরবরাহকারী সরবরাহকারীর মধ্যে রয়েছে
স্পেসিফিকেশন, যার ফলে মডিউল এর এনালগ সাইড সঠিকভাবে কাজ করতে সক্ষম হয়।
সিস্টেমের অবস্থান
এই মডিউলের একটি সিরিজ 90-30 পিএলসি মধ্যে একটি 5 বা 10-স্লট বেসপ্লেটের কোন I / O স্লট ইনস্টল করা যাবে
পদ্ধতি
রেফারেন্স ব্যবহৃত
একটি 16-চ্যানেল এনালগ বর্তমান ইনপুট মডিউল যা একটি সিস্টেম ইনস্টল করা হতে পারে সংখ্যা
% এআই এবং% আমি রেফারেন্স উপলব্ধ পরিমাণ উপর নির্ভর করে প্রতিটি মডিউল 1 থেকে 16% এআইআই ব্যবহার করে
রেফারেন্স (সক্ষম চ্যানেল সংখ্যা উপর নির্ভর করে) এবং 8 থেকে 40% আমি (উপর নির্ভর করে
এলার্ম অবস্থা কনফিগারেশন) রেফারেন্স
একটি 16-চ্যানেল এনালগ বর্তমান ইনপুট মডিউল যা একটি সিস্টেম ইনস্টল করা হতে পারে সংখ্যা
% এআই এবং% আমি রেফারেন্স উপলব্ধ পরিমাণ উপর নির্ভর করে প্রতিটি মডিউল 1 থেকে 16% এআইআই ব্যবহার করে
রেফারেন্স (সক্ষম চ্যানেল সংখ্যা উপর নির্ভর করে) এবং 8 থেকে 40% আমি (উপর নির্ভর করে
এলার্ম অবস্থা কনফিগারেশন) রেফারেন্স
পাওয়া% এআই রেফারেন্সগুলি হল: 64 একটি মডেল 311, মডেল 313, এবং মডেল 323 সিস্টেম, 128
একটি মডেল 331 সিস্টেম, 1024 একটি মডেল 340 এবং 341 সিস্টেম, এবং 2048 একটি মডেল 351 এবং
মডেল 352 সিস্টেম
সর্বাধিক সংখ্যা 16-চ্যানেল এনালগ বর্তমান ইনপুট মডিউল যা একটি ইনস্টল করা যেতে পারে
সিস্টেম হয়:
4 একটি মডেল 311, মডেল 313, এবং মডেল 323 সিস্টেম
একটি মডেল 331 সিস্টেমের মধ্যে 8
একটি মডেল 340 এবং মডেল 341 সিস্টেম 12
একটি মডেল 351 এবং মডেল 352 সিস্টেম 51 সালে 51
আপনার appl এর জন্য মডিউল কনফিগারেশন পরিকল্পনা করার সময়
আপনার অ্যাপ্লিকেশন জন্য মডিউল কনফিগারেশন পরিকল্পনা যখন আপনি লোড বিবেচনা করা আবশ্যক
ইনস্টল করা বিদ্যুৎ সরবরাহের ক্ষমতা এবং সমস্ত মডিউলগুলির মোট লোড প্রয়োজনীয়তা
বেসপ্লেট মধ্যে ইনস্টল
বিস্তারিত জানার জন্য সিরিজ 90-30 প্রোগ্রামেবল কন্ট্রোলার ইনস্টলেশন ম্যানুয়াল, জিএফকে -0356 দেখুন
শক্তি সরবরাহ এবং মডিউল লোড প্রয়োজনীয়তা
